NS4818

产品型号：NS4818

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3V~5V

温度范围：-40°C~+85°C

输出功率：2.3W

信噪比：92.7dB

封装：WLCSP

描述：NS4818属于单声道五级恒定输出功率G类音频功率放大器

说明书：点击下载

产品介绍

NS4818 单声道五级恒定输出功率G类音频功率放大器

nsiway(纳芯威)NS4818 G类音频功放芯片概述：

NS4818 是一款带有自动增益控制(AGC)功能、内置高效电荷泵升压电源的免滤波器G类音频功率放大器。芯片持续地检测输出功率并相应调整内部增益，以避免扬声器长时间的过载。内部集成的电荷泵可以为功放的输出级产生5.9V的供电电压。在8Ω负载和锂电池供电条件下，可以持续输出1W的恒定功率(THD+N=1%)

NS4818最高效率高达81%,极大延长了播放音乐时电池的续航时间。带有多级恒定输出功率的AGC技术可以帮助设计人员选择合适的功率用以匹配不同的扬声器。

NS4818 采用 WLCSP 封装(1.63mm*1.63mm).

NS4818 D类音频功放芯片特点：

内置AGC 功能，4 级恒定输出功率控制：1.2W, 1W, 0.8W, 0.6W(8Ω)

内置电荷泵电源系统

高工作效率：81%

最大输出功率P₀ = 2.3W (Rₗ = 8Ω, VDD = 4.2V, THD + N = 10%)

低THD + N = 0.013% (f = 1kHz, Rₗ = 8Ω, P₀ = 0.5W, VDD = 3.8V)

内置热保护和过压保护功能

内置POP 和CLICK 噪声抑制

高抗射频干扰能力

一线脉冲控制

WLCSP 封装(1.63mm * 1.63mm)

应用领域

移动手机和平板

便携媒体播放器

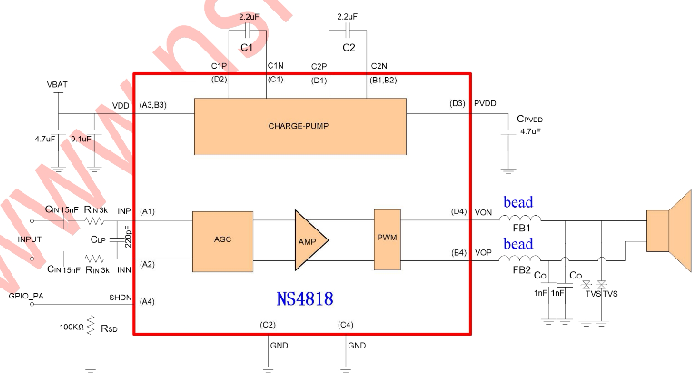

典型应用电路

NS4818典型应用电路图

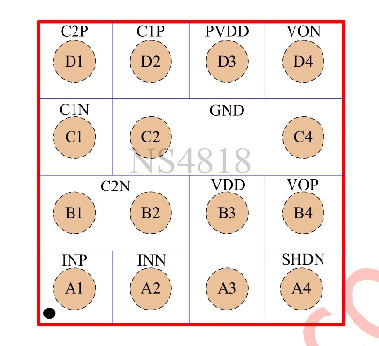

管脚配置：

参数		最小	最大	单位
供电电压范围	VDD	-0.3	5.2	V
输入电压范围	INP、INN、SHDN	-0.3	VDD+0.3	V
工作温度范围		-40	85	℃
工作结温范围		-40	150	℃
储存温度范围		-65	150	℃
最小负载阻抗		4	—	Ω
HBM ESD		—	8000	V
MM ESD		—	200	V
θJA（15-ball WLCSP 1.63×1.63mm）		—	70	℃/W

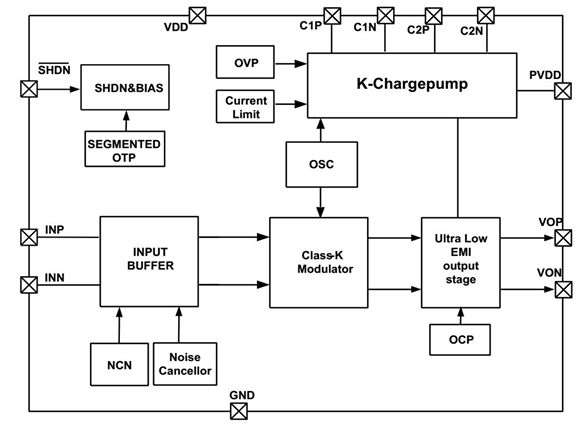

NS4818功能框图

参数	符号	条件	典型值	单位
工作电压	VDD	—	3~5	V
关断电流	ISD	—	0.1~1	μA
关断时间	TOFF	—	100~500	μs
过温保护点	TOVP	—	155	℃

一线脉冲参数
表格
参数	符号	条件	典型值	单位
高电平幅度	VSDH	—	0.3~VDD	V
低电平幅度	VSDL	—	0~0.35	V
高电平时间	TSDIH	—	1~10	μs
低电平时间	TSDL	—	1~10	μs

电荷泵升压参数
表格
参数	符号	条件	典型值	单位
输出电压	VOVP	无负载，VDD*1.5 < VOVP	5.6~6.2	V
输出调节电压	PVDD	无负载，VDD*1.5 > VOVP	1.5*VDD / VOVP	V
开关频率	FCP	—	1.02	MHz
CP 导通电阻	RONCP	VDD=3.8V，Lout=0.9A	1.2	Ω

功率放大器参数
表格
参数	符号	条件	典型值	单位
待机电流	IQ	—	12.5	mA
开机时间	TON	—	41.25	ms
输出失调电压	Vos	—	-20~20	mV
开关频率	FPA	—	767	kHz
电压增益	Av	—	14.5~17.5	V/V
输入阻抗	RIN	—	16.6k	Ω
频率响应	—	BW=20Hz~20kHz	-0.3~0.3	dB
输出噪声电压	VN	RIN=3kΩ, CIN=15nF, Gain=8Ω+33μH, A-weight	63	μV
输出阻抗	Zo	SHDN=0	10k	Ω

总谐波失真度（THD+N）
表格
条件	典型值	单位
VDD=3.8V, Po=0.2W, RL=8Ω+33μH, Mode5	0.013	%
VDD=3.8V, Po=0.5W, RL=8Ω+33μH, Mode5	0.01	%
VDD=3.8V, Po=1W, RL=8Ω+33μH, Mode5	0.01	%

电荷泵 + 功放整体效率（η）
表格
条件	典型值	单位
VDD=4.2V, Po=1W, RL=8Ω+33μH	81.4	%
VDD=3.8V, Po=0.8W, RL=8Ω+33μH	81.6	%
VDD=3.3V, Po=0.6W, RL=8Ω+33μH	78.9	%

电源纹波抑制比（PSRR）
表格
条件	典型值	单位
VDD=4.2V, Vripple=200mVpp 217Hz	-80	dB
VDD=4.2V, Vripple=200mVpp 1kHz	-78	dB
VDD=4.2V, Vripple=200mVpp 10kHz	-60	dB
VDD=3.6V, Vripple=200mVpp 217Hz	-74	dB
VDD=3.6V, Vripple=200mVpp 1kHz	-70	dB
VDD=3.6V, Vripple=200mVpp 10kHz	-52	dB

输出功率（Po）
表格
条件	典型值	单位
VDD=4.2V, THD+N=1%, RL=8Ω+33μH	1.88	W
VDD=4.2V, THD+N=1%, RL=6Ω+33μH	2.2	W
VDD=4.2V, THD+N=1%, RL=4Ω+33μH	2.53	W
VDD=4.2V, THD+N=10%, RL=8Ω+33μH	2.31	W
VDD=4.2V, THD+N=10%, RL=6Ω+33μH	2.7	W
VDD=4.2V, THD+N=10%, RL=4Ω+33μH	3.07	W
VDD=3.8V, THD+N=1%, RL=8Ω+33μH	1.53	W
VDD=3.8V, THD+N=1%, RL=6Ω+33μH	1.79	W
VDD=3.8V, THD+N=1%, RL=4Ω+33μH	2.13	W
VDD=3.8V, THD+N=10%, RL=8Ω+33μH	1.88	W
VDD=3.8V, THD+N=10%, RL=6Ω+33μH	2.19	W
VDD=3.8V, THD+N=10%, RL=4Ω+33μH	2.56	W
VDD=3.3V, THD+N=1%, RL=8Ω+33μH	1.13	W
VDD=3.3V, THD+N=1%, RL=6Ω+33μH	1.32	W
VDD=3.3V, THD+N=1%, RL=4Ω+33μH	1.53	W
VDD=3.3V, THD+N=10%, RL=8Ω+33μH	1.39	W
VDD=3.3V, THD+N=10%, RL=6Ω+33μH	1.61	W
VDD=3.3V, THD+N=10%, RL=4Ω+33μH	1.89	W

AGC 输出功率（PoAGC）
表格
条件	负载	典型值	单位
VDD=3.8V, Mode1	RL=8Ω+33μH	1.18	W
VDD=3.8V, Mode1	RL=6Ω+33μH	1.57	W
VDD=3.8V, Mode1	RL=4Ω+33μH	2.2	W
VDD=3.8V, Mode2	RL=8Ω+33μH	0.94	W
VDD=3.8V, Mode2	RL=6Ω+33μH	1.251	W
VDD=3.8V, Mode2	RL=4Ω+33μH	1.962	W
VDD=3.8V, Mode3	RL=8Ω+33μH	0.757	W
VDD=3.8V, Mode3	RL=6Ω+33μH	1.004	W
VDD=3.8V, Mode3	RL=4Ω+33μH	1.597	W
VDD=3.8V, Mode4	RL=8Ω+33μH	0.6	W
VDD=3.8V, Mode4	RL=6Ω+33μH	0.761	W
VDD=3.8V, Mode4	RL=4Ω+33μH	1.28	W

AGC 与其他参数
表格
参数	符号	条件	典型值	单位
AGC 启动时间	TATX	VDD=3.8V, Mode3, VIN=1.5Vp	36	ms
AGC 释放时间	TREL	—	1	s
AGC 增益步长	—	Voltage Step	0.5	dB
最大增益衰减	—	—	-13.5	dB
信噪比	SNR	RIN=3kΩ, CIN=15nF, Po=1W	92.7	dB
