NS4150C 2.8W单声道D类音频功率放大器
nsiway(纳芯威)NS4150C D类音频功放芯片概述：
NS4150C是一款超低 EMI、无需滤波器3W单声道D 类音频功率放大器。
NS4150C采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。
NS4150C内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合于便携式音频产品。
NS4150C是一款超低 EMI、无需滤波器3W单声道D 类音频功率放大器。在 5V 电源下，能够向4Ω负载提供3W的功率，并具有高达90%的效率。
NS4150C无需滤波器的 PWM 调制结构及增益内置方式减少了外部元件数目、PCB面积和系统成本，利用扩展频谱技术充分优化全新电路设计。芯片内置过流保护、过热保护和欠压保护功能，在异常工作条件下关断芯片，有效地保护芯片不被损坏，当异常条件消除后，NS4150C自动恢复工作。
NS4150C提供SOP8封装，额定的工作温度范围为-40℃至85℃
NS4150C类音频功放芯片特点：
工作电压范围：3.0V~5.0V
输出功率：2.8W（5V/4Ω,THD = 10%）
0.1%THD（0.5W/3.6V）
高达88%的效率
高PSRR：-80dB（217Hz）
无需滤波器Class - D结构
优异的全带宽EMI抑制能力
优异的“上电，掉电”噪声抑制
低静态电流：4mA（3.6V电源、No load）
过流保护、过热保护、欠压保护
提供SOP8封装
应用领域
平板电脑、行车记录仪、蓝牙音箱

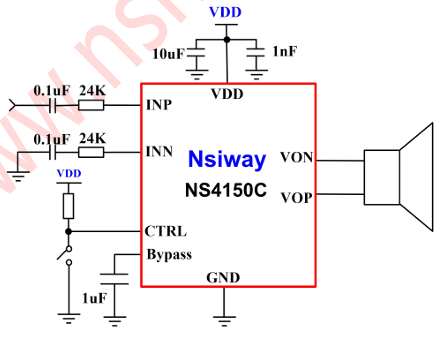

典型应用电路

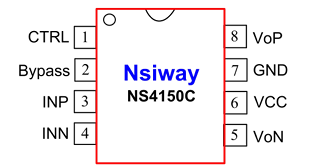

| 编号 | 管脚名称 | 管脚描述 |
| 1 | CTRL | 工作模式控制，低电平时 Shutdown |
| 2 | Bypass | 内部共模电压旁路电容脚，接 1uF 电容至 GND |
| 3 | INP | 音频输入正极 |
| 4 | INN | 音频输入负极 |
| 5 | VoN | 音频输出负极 |
| 6 | VCC | 电源输入及音频功率管供电脚 |
| 7 | GND | 地 |
| 8 | VoP | 音频输出正极 |
极限工作参数
| 参数 | 最小值 | 最大值 | 单位 | 说明 |
| 电源电压 VDD | -0.3 | 5.25 | V | |
| INP/INN/CTRL PIN | -0.3 | VDD+0.3 | V | |
| 储存温度 | -65 | 150 | ℃ | |
| 耐 ESD 电压 | ±4000 | ±4000 | V | |
| 结温 | — | 150 | ℃ | |
| 推荐工作温度 | -40 | 85 | ℃ |
热阻
| 参数 | 典型值 | 单位 | 说明 |
| θJC(MSOP-8) | 190 | ℃/W | |
| Latch up | ±150 | mA | |
| 焊接温度 | 220 | ℃ | 15 秒内 |
电气特性：工作条件（除非特别说明）：T=25℃，VDD=4.8V。
| 符号 | 参数 | 测试条件 | 最小值 | 标准值 | 最大值 | 单位 |
| VDD | 电源电压 | - | 3 | 4.8 | 5 | V |
| IDD | 电源静态电流 | VIN=0V, VDD=3.6V, No Load | - | 4 | - | mA |
| ISD | 关断漏电流 | VDD=3.6V, CTRL=0V | - | 1 | 10 | μA |
| VOS | 输出失调电压 | VIN=0V, VDD=3.0V to 5.0V | - | 5 | 20 | mV |
| fSW | 调制频率 | VDD=3.0V to 5.0V | - | 400 | - | kHz |
| PO | 输出功率 | THD=1%, f=1KHz, VDD=5V, RL=4Ω | - | 2 | - | W |
| PO | 输出功率 | THD=1%, f=1KHz, VDD=5V, RL=8Ω | - | 1.3 | - | W |
| PO | 输出功率 | THD=10%, f=1KHz, VDD=5V, RL=4Ω | - | 2.8 | - | W |
| PO | 输出功率 | THD=10%, f=1KHz, VDD=5V, RL=8Ω | - | 1.7 | - | W |
| THD+N | 总失真度 + 噪声 | VDD=3.6V, f=1KHz, RL=8Ω, PO=0.1W | - | 0.15 | - | % |
| THD+N | 总失真度 + 噪声 | VDD=3.6V, f=1KHz, RL=4Ω, PO=0.5W | - | 0.1 | - | % |
| PSRR | 电源抑制比 | 217Hz | - | -80 | - | dB |
| PSRR | 电源抑制比 | 20KHz | - | -72 | - | dB |
| CMRR | 共模抑制比 | - | - | -70 | - | dB |
| η | 效率 | VDD=3.6V, f=1KHz, PO=0.6W, RL=8Ω | - | 90 | - | % |
| VIH | CTRL 输入高电平 | VDD=5.0V | 1.6 | - | VDD | V |
| VIH | CTRL 输入高电平 | VDD=3.6V | 1.4 | - | VDD | V |
| VIH | CTRL 输入高电平 | VDD=3.0V | 1.2 | - | VDD | V |
| VIL | CTRL 输入低电平 | 功放关断 | 0 | - | 0.2 | V |
| Tst | 启动时间 | Cbypass=1uF, VDD=5V | - | 165 | - | ms |
| Tst | 启动时间 | Cbypass=1uF, VDD=3V | - | 230 | - | ms |
