NS4820

产品型号：NS4820

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3V~5.9V

温度范围：-40°C~+85°C

输出功率：3W

信噪比：

封装：ESOP16

描述：NS4820属于2级G类恒定输出音频功率放大器

说明书：点击下载

产品介绍

NS4820 2级G类恒定输出音频功率放大器

nsiway(纳芯威)NS4820 G类音频功放芯片概述：

NS4820是一款带有自动增益控制(AGC)功能、内置高效电荷泵升压电源的免滤波器G类台频功率放大器。芯片持续地检测输出功率并相应词整大部增益，以避免扬声器长时问的过载。内部集成的电荷泉习以为功放的输出级产生5.9V的似中中压。在452负载和锂中池4.2V供丰条件下,可以持续输出 3W 的恒定功密(THDN=1%)。

NS4820最高效本高达76%，极大长了播放音乐时电池的续航时间

NS4820 G类音频功放芯片特点：

输出功率:

防破音模式 3.0W

不防破音模式3.5W

内置电荷泵电源系统

最大输出功率Po=3.SW

(RL=4Q,VDD-4.2V,THD+N=10%)

低 THD+W-0.022%

(F1kHz,RL=42,P0.5W,VDD-3.8V)

内置热保护和 VDD 欠压保护功能

内置 Pop和(ick 噪声抑制

高抗射频干扰能力

一线脉汁控制

ESOP16 封装

应用领域

智能音响

便携媒体播放器

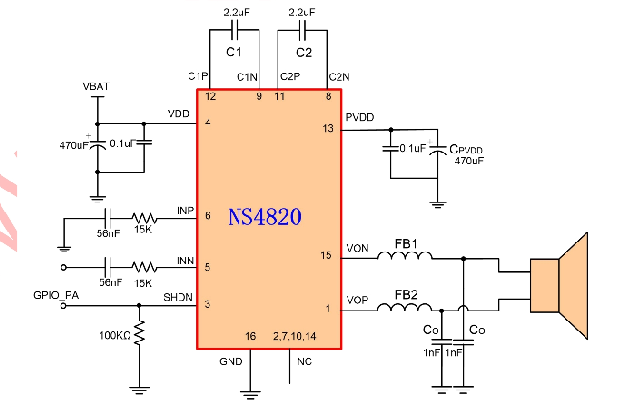

典型应用电路

NS4820典型应用电路图

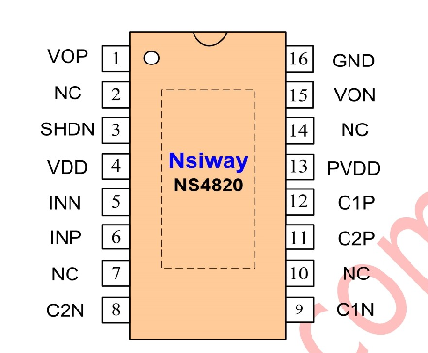

管脚配置：

参数		最小	最大	单位
供电电压范围	VDD	-0.3	5	V
输入电压范围	INP、INN、SHDN	-0.3	VDD+0.3	V
工作温度范围		-40	85	℃
工作结温范围		-40	150	℃
储存温度范围		-65	150	℃
最小负载阻抗		4	—	Ω
HBM ESD		—	4000	V
MM ESD		—	200	V
θJA（ESOP16 封装）		—	50	℃/W

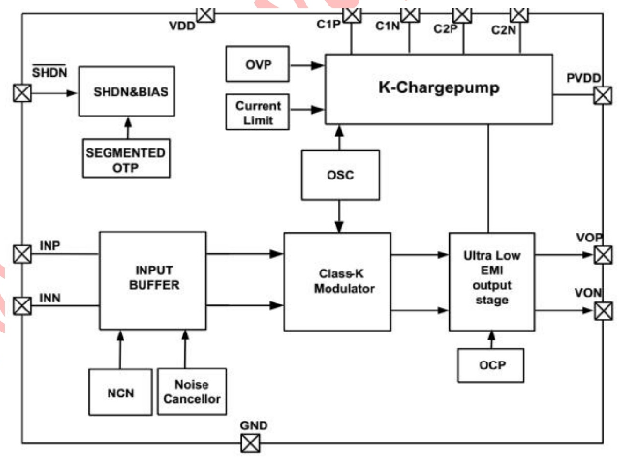

NS4820功能框图

参数	符号	测试状态	最小	典型	最大	单位
工作电压	VDD	—	3	—	5	V
关断电流	ISD	—	—	0.1	1	μA
关断时间	TOFF	—	100	—	500	μs
过温保护点	TOVP	—	—	155	—	℃

一线脉冲参数
表格
参数	符号	测试状态	最小	典型	最大	单位
高电平幅度	VSDIH	—	0.3	—	VDD	V
低电平幅度	VSDIL	—	0	—	0.35	V
高电平时间	TSDIH	—	1	—	10	μs
低电平时间	TSDIL	—	1	—	10	μs

电荷泵升压参数
表格
参数	符号	测试状态	最小	典型	最大	单位
输出电压	VOVP	—	5.6	5.9	6.2	V
输出调节电压	PVDD	No Load, VDD*1.5 < VOVP	—	1.5*VDD	—	V
输出调节电压	PVDD	No Load, VDD*1.5 > VOVP	—	VOVP	—	V
开关频率	FCP	—	—	1.02	—	MHz
CP 导通电阻	RONCP	VDD=3.8V, LOUT=0.9A	—	1.2	—	Ω

参数	符号	测试状态	最小	典型	最大	单位
待机电流	IQ	—	—	12.5	—	mA
开机时间	TON	—	—	41.25	—	ms
输出失调电压	Vos	—	-20	—	20	mV
开关频率	FPA	—	—	767	—	kHz
输入阻抗	RIN	—	—	16.6k	—	Ω
频率响应	—	BW=20Hz~20kHz	-0.3	—	0.3	dB
输出噪声电压	VN	—	—	115	—	μV
输出阻抗	Zo	SHDN=0	—	10k	—	Ω

电荷泵 + 功放整体效率（η）

电荷泵 + 功放整体效率（η）

测试条件	典型值	单位
RL=4Ω+33μH, VDD=4.2V, PO=1W	73.8	%
VDD=3.8V, PO=0.8W	75.6	%
VDD=3.3V, PO=0.6W	75.7	%

电源纹波抑制比（PSRR）

测试条件	典型值	单位
VDD=4.2V, Vripple=200mVpp, 217Hz	-80	dB
VDD=4.2V, Vripple=200mVpp, 1kHz	-78	dB
VDD=4.2V, Vripple=200mVpp, 10kHz	-60	dB
VDD=3.6V, Vripple=200mVpp, 217Hz	-74	dB
VDD=3.6V, Vripple=200mVpp, 1kHz	-70	dB
VDD=3.6V, Vripple=200mVpp, 10kHz	-52	dB

输出功率（Po）

测试条件	典型值	单位
VDD=4.2V, THD+N=1%, RL=8Ω+33μH	1.98	W
VDD=4.2V, THD+N=1%, RL=6Ω+33μH	2.4	W
VDD=4.2V, THD+N=1%, RL=4Ω+33μH	3.08	W
VDD=4.2V, THD+N=10%, RL=8Ω+33μH	2.38	W
VDD=4.2V, THD+N=10%, RL=6Ω+33μH	2.8	W
VDD=4.2V, THD+N=10%, RL=4Ω+33μH	3.55	W
VDD=3.8V, THD+N=1%, RL=8Ω+33μH	1.62	W
VDD=3.8V, THD+N=1%, RL=6Ω+33μH	1.95	W
VDD=3.8V, THD+N=1%, RL=4Ω+33μH	2.48	W
VDD=3.8V, THD+N=10%, RL=8Ω+33μH	1.93	W
VDD=3.8V, THD+N=10%, RL=6Ω+33μH	2.3	W
VDD=3.8V, THD+N=10%, RL=4Ω+33μH	2.87	W
VDD=3.3V, THD+N=1%, RL=8Ω+33μH	1.21	W
VDD=3.3V, THD+N=1%, RL=6Ω+33μH	1.4	W
VDD=3.3V, THD+N=1%, RL=4Ω+33μH	1.81	W
VDD=3.3V, THD+N=10%, RL=8Ω+33μH	1.43	W
VDD=3.3V, THD+N=10%, RL=6Ω+33μH	1.7	W
VDD=3.3V, THD+N=10%, RL=4Ω+33μH	2.1	W

AGC 相关参数

参数	符号	测试状态	典型值	单位
AGC 输出功率	POAGC	VDD=4.2V, Mode=1, RL=8Ω+33μH	1.5	W
AGC 输出功率	POAGC	VDD=4.2V, Mode=1, RL=6Ω+33μH	2	W
AGC 输出功率	POAGC	VDD=4.2V, Mode=1, RL=4Ω+33μH	3	W
AGC 启动时间	TATK	VDD=3.8V, Mode=1, VIN=1.5Vp	36	ms
AGC 释放时间	TREL	—	1	s
AGC 增益步长	Voltage Step	—	0.5	dB
最大增益衰减	—	—	-13.5	dB
信噪比	S/NR	Po=1W	90	dB
