NS4268

产品型号：NS4268

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：2.5V ~ 5.25V

温度范围：-40°C~+85°C

输出功率：3Wx2@3Ω

信噪比：-

封装：SOP16

描述：NS4150B属于3W 单声道D类音频功率放大器

说明书：点击下载

产品介绍

NS4268 3W×2 双声道D类音频功率放大器附加耳机功能及DC音量控制

nsiway(纳芯威)NS4268 D类音频功放芯片概述：

NS4268是一款带DC音量控制，超低EMI、无需滤波器、3W双声道D类音频功放。另外，当耳机插头接入插孔时，音频功率放大器便以单端工作模式驱动立体声耳机。NS4268带DC音量控制功能，音量衰减范围可从24dB（DC_Vol = 0V时）到 - 80dB（DC_Vol = 3.54V），共有32级调节。采用先进的技术，在全带宽范围内极大地降低了EM干扰，最大限度地减少对其他部件的影响。为简化音频系统的设计，桥式联接扬声器放大模式及单端立体耳机放大模式都在同一芯片上实现。无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合于便携式音频产品。NS4268提供SOP16封装，额定的工作温度范围为 - 40°C至85°C。

NS4268 D类音频功放芯片特点：

3W输出功率（10% THD、5V电源、3Ω负载）

0.1% THD + N（0.5W输出功率、5V电源）

32级DC音量调节

优异的全带宽EM抑制能力

优异的“上电，掉电”噪声抑制

90%的效率

高PSRR: - 80dB（217Hz）

工作电压范围：2.5V ~ 5.25V

过流保护、过热保护、欠压保护

立体声耳机放大模式

SOP16封装

应用领域

手提电脑、DVD

典型应用电路

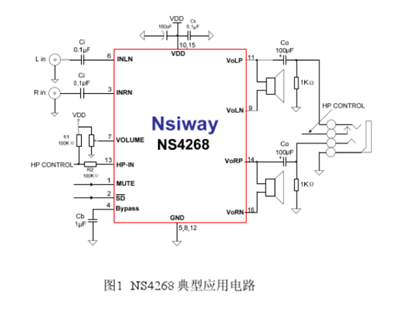

NS4268典型应用电路

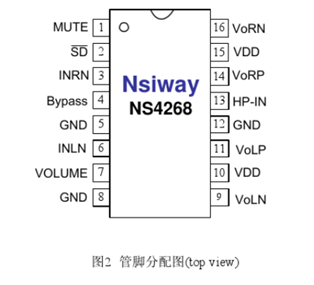

NS4268引脚配置

参数	最小值	最大值	单位	说明
电源电压	1.8	6	V
储存温度	-65	150	℃
输入电压	-0.3	VDD	V
耐 ESD 电压	8000		V
结温	150		℃
推荐工作温度	-40	85	℃
推荐工作电压	2.2	5.25	V
热阻（θJC<(SOP16)）		20	℃/W
热阻（θJA(SOP16)）		80	℃/W
焊接温度		220	℃	15 秒内

符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	电源电压	-	2.5	-	5.25	V
IDD	电源静态电流	VDD=3.6V, VIN=0V, No load	-	8	-	mA
IDD	电源静态电流	VDD=5.0V, VIN=0V, No load	-	12	-	mA
IMUTE	待机电流	VDD=3.6V, VIN=0V, VMUTE=0V, No load	-	4	-	mA
IMUTE	待机电流	VDD=5.0V, VIN=0V, VMUTE=0V, No load	-	6	-	mA
ISD	关断漏电流	VSD=0V	-	1	-	μA
Vos	输出失调电压	-	-	10	40	mV
Ro	输出电阻	-	-	3	-	KΩ
PSRR	电源抑制比	217Hz	-	-	-80	dB
PSRR	电源抑制比	20KHz	-	-	-72	dB
CMRR	共模抑制比	-	-	-70	-	dB
fsw	调制频率	VDD=2.5V to 5.25V	-	450	-	kHz
η	效率	Po=1W, RL=4Ω, VDD=3.6V	-	90	-	%
VIH	逻辑控制端高电平	-	1.4	-	-	V
VIL	逻辑控制端低电平	-	-	-	0.4	V

耳机输出模式（VDD=5.0V）
Po	输出功率	THD+N=0.1%, f=1KHz, RL=32Ω	-	85	-	mW
Po	输出功率	THD+N=1%, f=1KHz, RL=8Ω	-	340	-	mW
Po	输出功率	THD+N=10%, f=1KHz, RL=8Ω	-	440	-	mW
THD+N	总失真度 + 噪声	Av=12, 20Hz≤f≤20KHz, RL=32Ω, Po=75mW	-	0.1	-	%
XTALK	立体声分离度	RL=8Ω, Po=340mW	-	-85	-	dB
SNR	信噪比	RL=8Ω, Po=340mW	-	90	-	dB

外置喇叭输出模式（VDD=5.0V）
Po	输出功率	THD+N=1%, f=1KHz, RL=3Ω	-	2.6	-	W
Po	输出功率	THD+N=1%, f=1KHz, RL=4Ω	-	2.2	-	W
Po	输出功率	THD+N=1%, f=1KHz, RL=8Ω	-	1.3	-	W
Po	输出功率	THD+N=10%, f=1KHz, RL=3Ω	-	3	-	W
Po	输出功率	THD+N=10%, f=1KHz, RL=4Ω	-	2.6	-	W
Po	输出功率	THD+N=10%, f=1KHz, RL=8Ω	-	1.6	-	W
THD+N	总失真度 + 噪声	AvD=2, 20Hz≤f≤20KHz, RL=8Ω, Po=0.5W	-	0.1	-	%
Stereo Isolation	立体声分离度	RL=8Ω, Po=0.5W	-	-80	-	dB
SNR	信噪比	RL=8Ω, Po=0.5W	-	90	-	dB
