NS4102

产品型号：NS4102

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3.0V-5.5V

温度范围：-40℃~+85℃

输出功率：2.4W@RL=4Q/THD+N=10%

信噪比：78dB

封装：SOP8

描述：NS4102属于AB类音频功放，单声道，静态电流(Iq) 6mA

NS4102 2.4W单声道AB类音频功率放大器

nsiway(纳芯威)NS4102 AB类音频功放芯片概述：

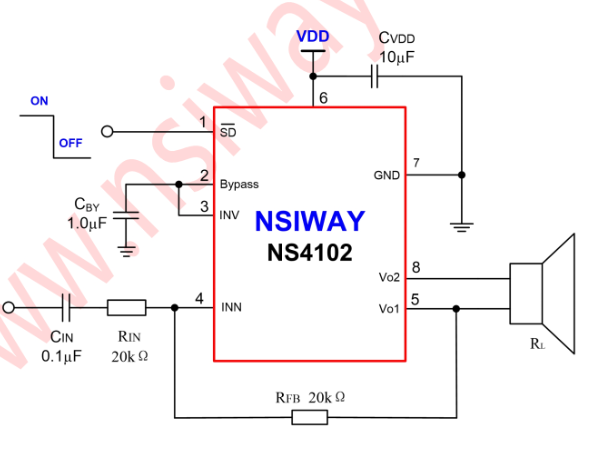

NS4102是一款AB类桥式输出音频功率放大器其应用电路简单，只需极少数外围器件。输出不需要外接耦合电容或上举电容和缓冲网络，更适合用于便携系统。

NS4102可以通过SD控制引脚进入低功耗关断模式，从而减少功耗。通过配置外围电阻可以调整放大器的电压增益，方便应用；

NS4102 提供 SOP8封装，额定的工作温度范围为-40℃至 85℃

NS4102 AB类音频功放芯片特点：

电压范围 3.0V-5.5V

输出功率:2.4W@RL=4Q/THD+N=10%

关断模式漏电流:1uA(典型)

SD引脚低电平关断模式

单位增益稳定

外置反馈电阻和输入电阻，增益可调

采用 SOP8 封装

应用领域

智能穿戴、行车记录仪

参数名称	参数值
电源电压范围	2.8V ~ 6.0V
输入电压范围	-0.3V ~ VDD
ESD 电压（HBM/MM）	2000V / 250V
工作温度范围	-40℃ ~ +85℃
存储温度范围	-65℃ ~ +150℃
最大结温	+150℃
焊接温度（10s 内）	+260℃
热阻 \(\theta_{JC}/\theta_{JA}\)	35℃/W / 140℃/W
备注：超过上述极限工作参数范围可能导致芯片永久性损坏。长时间暴露在上述任何极限条件下，可能会影响芯片的可靠性和寿命。
