NS4150B

产品型号：NS4150B

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3.0V~5.0V

温度范围：-40°C~+85°C

输出功率：3Wx1@4Ω

信噪比：-

封装：MSOP8

描述：NS4150B属于3W 单声道D类音频功率放大器

说明书：点击下载

产品介绍

NS4150B 3W 单声道D类音频功率放大器

nsiway(纳芯威)NS4158 D类音频功放芯片概述：

S4150B是款超低EM、无需波器3W单声道D类音频功率放大器。NS4150B采先进的技术，在全带宽范围内极人地降低了EMI十扰，最人限度地减少对其他部件的影响NS4150B内置过流保护、过热保护及欠压保护功能，有效地保护忘片在异常工作状况下不被损坏并且利用扩频技术充分优化个新中路设计，高达90%的效率更加适合于便携式音频产品。

NS4150B无需滤波器的PWM 制结构及增益内置万式减少了外部元件、PCB面积和系统成本。

NS4150B提供MSOP8装，额定的工作温度范围为-40℃至85℃

NS4150B D类音频功放芯片特点：

工作电压范围：3.0V~5.0V

输出功率：2.8W（5V/4Ω,THD=10%）0.1%THD（0.5W/3.6V）

高达88%的效率

高PSRR：-80dB（217Hz）

无需滤波器Class-D结构

优异的全带宽EMI抑制能力

优异的“上电，掉电”噪声抑制

低静态电流：4mA（3.6V电源、No load）

过流保护、过热保护、欠压保护

MSOP8封装

应用领域

平板电脑、行车记录仪、蓝牙音箱

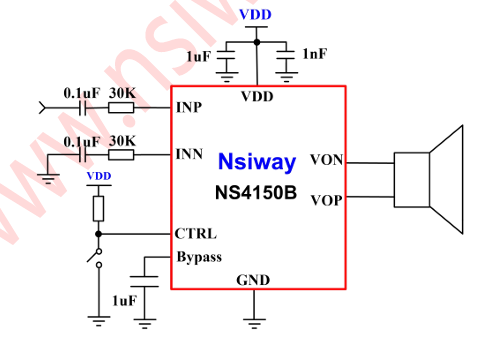

典型应用电路

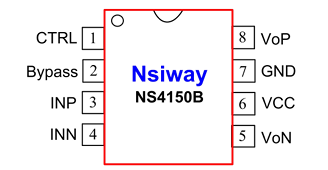

管脚配置：

编号	管脚名称	管脚描述
1	CTRL	工作模式控制，低电平时 Shutdown
2	Bypass	内部共模电压旁路电容脚，接 1uF 电容至 GND
3	INP	音频输入正极
4	INN	音频输入负极
5	VoN	音频输出负极
6	VCC	电源输入及音频功率管供电脚
7	GND	地
8	VoP	音频输出正极
8	VoP	音频输出正极

参数	最小值	最大值	单位
电源电压 VDD	-0.3	5.25	V
INP/INN/CTRL PIN	-0.3	VDD+0.3	V
储存温度	-65	150	°C
耐 ESD 电压	±4000		V
结温		150	°C
推荐工作温度	-40	85	°C
推荐工作电压	2.2	5

符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	电源电压		3	4.8	5	V
IDD	电源静态电流	VIN=0V, VDD=3.6V, No Load		3		mA
ISD	关断漏电流	VDD=3.6V, CTRL=0V		0.1	10	μA
VOS	输出失调电压	VIN=0V, VDD=3.0V to 5.25V		5	20	mV
fSW	调制频率	VDD=3.0V to 5.25V		400		kHz
Po	输出功率	THD=1%, f=1KHz, VDD=5V, RL=4Ω		2		W
Po	输出功率	THD=1%, f=1KHz, VDD=5V, RL=8Ω		1.3		W
Po	输出功率	THD=10%, f=1KHz, VDD=5V, RL=4Ω		2.8		W
Po	输出功率	THD=10%, f=1KHz, VDD=5V, RL=8Ω		1.7		W
THD+N	总失真度 + 噪声	VDD=3.6V, f=1kHz, RL=8Ω, Po=0.1W		0.15		%
THD+N	总失真度 + 噪声	VDD=3.6V, f=1kHz, RL=4Ω, Po=0.5W		0.1		%
PSRR	电源抑制比	217Hz		-80		dB
PSRR	电源抑制比	20KHz		-72		dB
CMRR	共模抑制比			-70		dB
η	效率	Po=0.6W, f=1kHz, VDD=3.6V, RL=8Ω		90		%
VIH	CTRL 输入高电平		1.2		VDD	V
VIL	CTRL 输入低电平		0		0.2	V
Tst	启动时间			120		ms
Tsd	关断时间		80			ms
