NS4815

产品型号：NS4815

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3.0V-5.5V

温度范围：-40°C~+85°C

输出功率：2.0W@4.2V/80/THD+N=10%

信噪比：-

封装：TQFN20L

描述：NS4815属于2W 输出功率K类音频功率放大器

说明书：点击下载

产品介绍

NS4815 2W 输出功率K类音频功率放大器

nsiway(纳芯威)NS4815 K类音频功放芯片概述：

NS4815 是山内置电荷泵升压模决供电的一款高效可免输出滤派器的K类台频功率放人器。片内置的电荷泵升压模决可以将 VDD 电压抬高至最大G.3V供给音频桥式输出模决，增如输出功率，实现超人音量输出。VDD在4.2V供电时能够向8Q的喇

叭提供2W的输出功率，芯片内冒的NCN防破音功能，可以根据输出幅度的大小调整内部增益，从避免扬声器长时间的过载，延长电池的续航时间，NS4815 采用一线脉冲方式控制四个工作状态，实现不同增益和NCN模式的选择:完善的保护功能有效防止芯片在异常工作状况下损坏，只需极少量的外围应日元件，适合便携产品应用。

NS4815 提供TQFN20L 3mmx3mm 小型封装。

NS4815 D类音频功放芯片特点：

推荐工作电压范围:3.0V-5.5V

输出功率:2.0W@4.2V/80/THD+N=10%

增益可选:12dB、16dB、24d、27.5dB

内置 NCN 防破音功能

一线脉冲控制工作模式切换

优异的全带宽EMI抑制能力

优异的“哪噗-非嗒”(Pop-Click)杂音抑制

内置短路供护，过流保护、过热保护

提供TOFN20L 3mmx3mm 封装

应用领域

移动于机

便携媒体播放器

Mini音箱

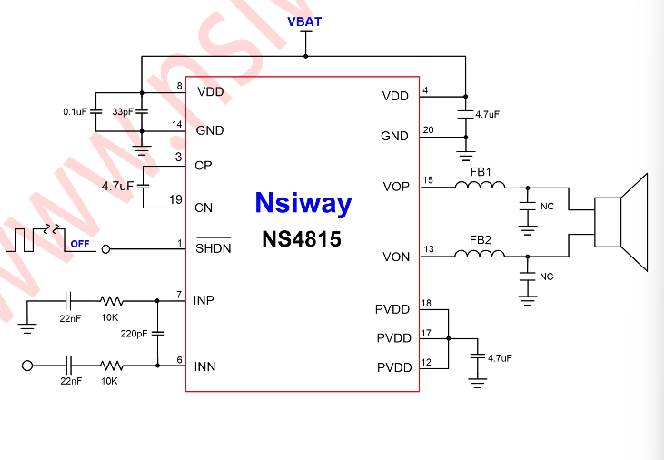

典型应用电路

NS4815典型应用电路

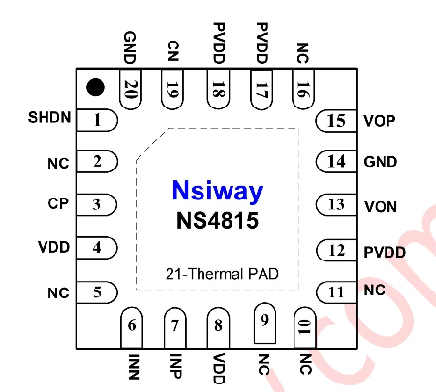

管脚配置：

参数		最小	最大	单位
供电电压	VDD	-0.3	7	V
输入电压	INP/INN/\(\overline{\text{SHDN}}\)	-0.3	VDD+0.3	V
工作温度范围		-40	85	℃
最大结温 T<sub>JMAX</sub>		—	125	℃
储存温度范围		-65	150	℃
HBM ESD		—	±8000	V
θ<sub>JA</sub>		—	54	℃/W
引脚温度（焊接 10 秒）		—	260	℃

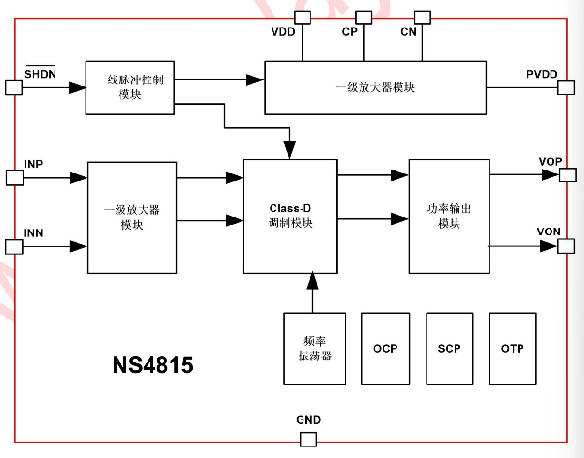

NS4815功能框图

参数	符号	测试状态	最小	典型	最大	单位
工作条件
工作电压	\(V_{DD}\)		3		5.5	V
关断电流	\(I_{SD}\)	\(\overline{SHDN}=0V\)		0.1	1	μA
待机电流	\(I_Q\)			7		mA
开启时间	\(T_{ON}\)	Null Load, \(P_{VDD}=10uF\)		30		ms
电荷泵升压器
PVDD 输出电压		\(V_{DD}=3.3V-5.5V\), Null Load	6	6.3	6.6	V
最大输出电流	\(I_{OUT\_PUMP}\)			0.7		A
调节频率	\(F_{CP\_Pump}\)			600		KHz
软启动时间	\(T_{ST\_Pump}\)	\(P_{VDD}=10uF\), Null Load		380		uS
PVDD 短路限流	\(I_{LIMIT\_PUMP}\)			350		mA
一线脉冲控制
SHDN 高电平保持时间	\(T_{SDIH}\)		1		10	μs
SHDN 低电平保持时间	\(T_{SDIL}\)		1		10	μs
关断延迟时间	\(T_{SD\_DELAY}\)			100		μs
NCN 功能
NCN 启动时间	\(T_{ATK}\)			40		ms
NCN 释放时间	\(T_{REL}\)			460		ms
最大增益衰减	\(A_{MAX}\)			-6		dB
功放参数
输出失调电压	\(V_{OS}\)		-20		20	mV
开关频率	\(F_{PA}\)			300		kHz
内部输入电阻	\(R_{IN}\)	Mode1 和 Mode2		30		KΩ
		Mode3 和 Mode4		5		KΩ
频率响应		\(BW=20Hz-20kHz\)	-0.3		0.3	dB
输出阻抗	\(Z_O\)	\(\overline{SHDN}=0V\)		10<		Ω
总谐波失真度	\(THD+N\)	\(V_{DD}=4.2V, P_O=1W, R_L=8Ω+33μH\), Mode1		0.17		%
	\(THD+N\)	\(V_{DD}=3.6V, P_O=0.5W, R_L=8Ω+33μH\), Mode1		0.16		%
		\(V_{DD}=4.2V, V_{ripple}=200mVpp, 217Hz\)	-80	dB
		\(V_{DD}=4.2V, V_{ripple}=200mVpp, 1kHz\)	-78	dB
		\(V_{DD}=4.2V, V_{ripple}=200mVpp, 10kHz\)	-60	dB
		\(V_{DD}=3.6V, V_{ripple}=200mVpp, 217Hz\)	-74	dB
		\(V_{DD}=3.6V, V_{ripple}=200mVpp, 1kHz\)	-70	dB
		\(V_{DD}=3.6V, V_{ripple}=200mVpp, 10kHz\)	-52	dB
输出功率 Po	Po
		\(V_{DD}=4.2V, R_L=8Ω+33μH, THD+N=1\%\)	1.72	W
		\(V_{DD}=4.2V, R_L=8Ω+33μH, THD+N=10\%\)	2.1	W
		\(V_{DD}=3.6V, R_L=8Ω+33μH, THD+N=1\%\)	1.25	W
		\(V_{DD}=3.6V, R_L=8Ω+33μH, THD+N=10\%\)	1.4	W
过温保护
过温保护阈值	\(T_{OVP}\)		160	℃
过温保护退出温度阈值	\(T_{SDR}\)		120	℃
