NS4168

产品型号：NS4168

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3.0V~5.5V

温度范围：-40°C~+85°C

输出功率：2.5W(VDD=5V,RL=4Q)

信噪比：85dB

封装：ESOP-8L

描述：NS4168属于D类音频功放，单声道，静态电流(Iq)：13mA

说明书：点击下载

产品介绍

NS4168 2.5W -12s 数字输入单声道D类音频功率放大器

nsiway(纳芯威)NS4168 D类音频功放芯片概述：

NS4168是一款支持I2S数字音频信号输入且输出具有防失真功能的单声道D类音频功率放大器内置有数模转换器(DAC)和多级D类调制器，具备出色的音频性能。

利用NS4168的I2S数字音频串行接口传送至放大器，可以显著降低噪声源对所传输音频的影响。另外还避免了MCU 主控芯片内置音频解码 DAC所带来的噪声，最终获得较高的信噪比以及较小失真度。其闭环数字输入设计保留了数字放大器的优势，同时又具有极佳的PSRR和音频性能与其它D类架构相比，采用扩频脉冲密度调制可实现较低的 EMI干扰和最高的音频效率。

NS4168采用独特的防失真功能可以有效防止输入信号过载、电池电压下降导致的输出信号失真，同时可以有效保护在大功率输出时扬声器不被损坏。

NS4168为单声道音频功放。左右声道选择通过CTRL管脚电平可以设置。立体声产品可选用两个芯片，非常灵活。

NS4168内置多重保护功能，有效地保护芯片在异常工作状况下不被损坏。

NS4168 D类音频功放芯片特点：

输出功率 Po:2.5W(VDD=5V,RL=4Q)

工作电压范围:3.0V~5.5V

0.2%THD+N(VDD=5V,RL=4Q,Po=1W)

80%的效率(VDD=5V,RL=4Q,Po=2.5W)

默认I2S串行数字音频输入接口

支持宽范围采样速率:8kHz至96kHz

左右声道可选，通过CTRL管脚电平设置

输出防失真

无需输出滤波器的 ClassD放大器

优异的“上电，掉电”噪声抑制

过流保护、欠压保护等

采用ESOP-8L、DFN3X3-8L封装

应用领域

智能音箱、Mini、音箱、数码相框

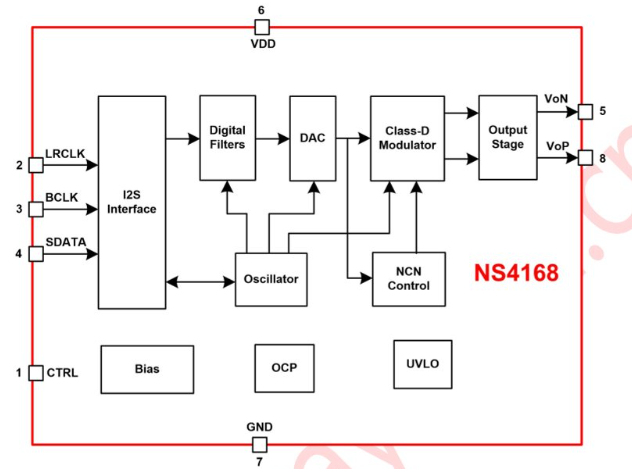

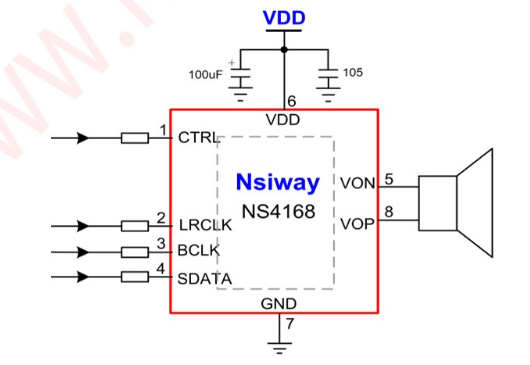

典型应用电路

管脚配置：

编号	管脚名称	管脚描述
1	CTRL	左右通道切换控制和芯片关断控制脚
2	LRCLK	I2S 左右声道帧时钟脚
3	BCLK	I2S 位时钟脚
4	SDATA	I2S 串行数据输入脚
5	VoN	音频功放输出负端
6	VDD	电源输入
7	GND	电源地
8	VoP	音频功放输出正端
