NS4216

产品型号：NS4216

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：5V-9V

温度范围：-40°C~+85°C

输出功率：7W×2（7.4V/4Ω，THD = 10%）10W

信噪比：-

封装：eTSSOP-24

描述：NS4216属于10W×2 双声道 D 类音频功率放大器

说明书：点击下载

产品介绍

NS4216 10W×2 双声道D类音频功率放大器

nsiway(纳芯威)NS4216 D类音频功放芯片概述：

NS4216 是一款差分输入，超低 EMI，无需滤波器，20W（10W×2）双声道 D 类音频功率放大器。芯片有两个控制端分别控制芯片的左右声道，可通过高低电平控制芯片的工作模式：LCTRL/RCTRL 脚电压为高电平时，芯片的 L/R 通道进入工作模式，低电平时芯片关断，应用灵活方便。NS4216 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少了对其他外部元件的影响。其输出无需滤波器的 PWM 调制结构减少了外部元件、PCB 面积和系统成本。NS4216 在 9V 的工作电压时，能够向 4Ω 负载提供高达 20W（10W×2）的输出功率，90%以上的效率更加适合便携式音频系统。NS4216 内置过流保护、过热保护及欠压保护功能，有效保护芯片在异常工作状况下不被损坏。NS4216 提供 eTSSOP - 24 封装，额定的工作温度范围为 - 40°C 至 85°C。

NS4216 D类音频功放芯片特点：

工作电压范围：5V - 9V

输出功率：7W×2 （7.4V/4Ω，THD = 10%）10W×2 （9V/4Ω，THD = 0%）

最高可达 92% 效率（9V/8Ω）

电平设置工作模式

无需输出滤波器

差分输入

优异的“上电，掉电”噪声抑制

过流保护、过热保护、欠压保护

eTSSOP - 24 封装

应用领域

蓝牙音响

移动音箱扩音器

其他消费类音频设备

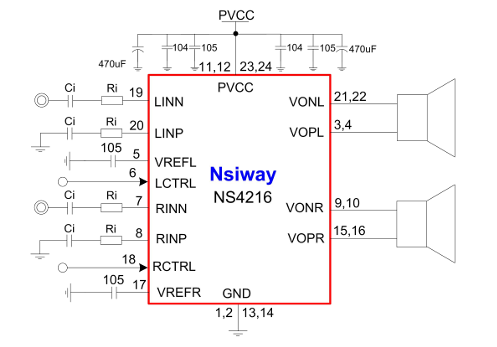

典型应用电路

NS4216典型应用电路

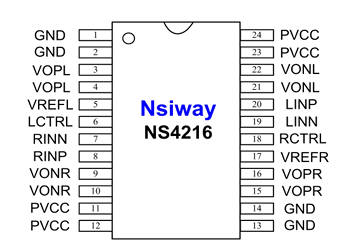

管脚配置：

符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	推荐工作电压	-	5	-	10	V
IDD	电源静态电流	VDD=9V	-	30	-	mA
ISD	关断漏电流	VCTRL=0V	0	-	4	μA
VOS	输出失调电压	VIN=0V, Gain=20dB	-	5	-	mV
PSRR	电源抑制比	217Hz	-	-85	-	dB
PSRR	电源抑制比	20kHz	-	-82	-	dB
CMRR	共模抑制比	-	-	-80	-	dB
fsw	调制频率	-	-	440	-	kHz
η	效率	VDD=9V, RL=8Ω	-	92	-	%
η	效率	VDD=9V, RL=4Ω	-	85	-	%
VClass D	Class D 模式电压阈值	-	2	-	5	V
VSD	关断模式电压阈值	-	0	-	0.2	V
tMOD	模式转换时间	-	-	0.1	-	ms
THD+N	总失真度 + 噪声	Gain=20dB, f=1kHz, RL=8Ω, PO=1W	-	0.03	-	%
SNR	信噪比	Gain=20dB, f=1kHz, RL=8Ω, VDD=9V, PO=10W	-	-82	-	dB
OTP	热保护温度	-	-	170	-	℃
OTH	滞回温度	-	-	30	-	℃
PO (VDD=7.4V)	输出功率	THD=1%, CLASS D, f=1kHz, RL=4Ω	-	5.5	-	W
		THD=1%, CLASS D, f=1kHz, RL=8Ω	-	3.2	-	W
		THD=10%, CLASS D, f=1kHz, RL=4Ω	-	7	-	W
		THD=10%, CLASS D, f=1kHz, RL=8Ω	-	4	-	W
PO (VDD=9V)	输出功率	THD=1%, CLASS D, f=1kHz, RL=4Ω	-	8	-	W
		THD=1%, CLASS D, f=1kHz, RL=8Ω	-	4.6	-	W
		THD=10%, CLASS D, f=1kHz, RL=4Ω	-	10	-	W
		THD=10%, CLASS D, f=1kHz, RL=8Ω	-	6	-	W
