NS4203

产品型号：NS4203

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：2.5V ~ 5.25V

温度范围：-40°C~+85°C

输出功率：3Wx2@3Ω

信噪比：90dB

封装：SOP16

描述：NS4203属于3W×2 双声道D类音频功率放大器

说明书：点击下载

产品介绍

NS4203 3W×2 双声道D类音频功率放大器附加MUTE功能

nsiway(纳芯威)NS4203 D类音频功放芯片概述：

NS4203是一款超低EMI、无需滤波器、3W双声道D类音频功放。采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达85%的效率更加适合便携式音频产品。 NS4203提供SOP16封装，额定的工作温度范围为 -40°C至85°C。

NS4203 D类音频功放芯片特点：

3W输出功率（10% THD、5V电源、3Ω负载）

0.2% THD+N（0.5W输出功率、5V电源）

优异的全带宽EMI抑制能力

优异的“上电，掉电”噪声抑制

高达85%的效率

高PSRR：-80dB（217Hz）

工作电压范围：3.0V~5.25V

过流保护、过热保护、欠压保护

SOP16封装

应用领域

手提电脑

台式电脑

低压音响系统

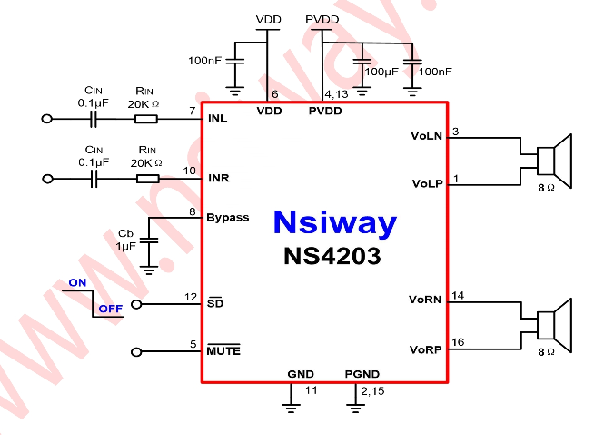

典型应用电路

NS4203典型应用电路

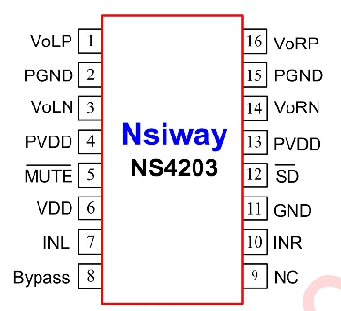

管脚配置：

参数	最小值	最大值	单位	说明
电源电压	1.8	6	V
储存温度	-65	150	℃
输入电压	-0.3	VDD	V
耐 ESD 电压	4000	—	V
结温	150	—	℃
推荐工作温度	-40	85	℃
推荐工作电压	2.2	5.25	V
热阻	—	—	—
θJC(SOP16)	—	20	℃/W
θJA(SOP16)	—	80	℃/W
焊接温度	—	220	℃	15 秒内

符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	电源电压	-	3	-	5.25	V
IDD	电源静态电流	VDD=3.6V, VIN=0V, No load	-	11	-	mA
IDD	电源静态电流	VDD=5.0V, VIN=0V, No load	-	20	-	mA
IMUTE	待机电流	VDD=3.6V, VIN=0V, VMUTE=0V, No load	-	8	-	mA
IMUTE	待机电流	VDD=5.0V, VIN=0V, VMUTE=0V, No load	-	16	-	mA
ISD	关断漏电流	VSD=0V	-	1	-	μA
Vos	输出失调电压	-	-	10	40	mV
Ro	输出电阻	-	-	3	-	KΩ
PSRR	电源抑制比	217Hz	-	-	-80	dB
PSRR	电源抑制比	20KHz	-	-	-72	dB
CMRR	共模抑制比	-	-	-70	-	dB
fsw	调制频率	VDD=3.0V to 5.25V	-	450	-	kHz
η	效率	Po=1W, RL=4Ω, VDD=3.6V	-	85	-	%
VIH	逻辑控制端高电平	-	1.4	-	-	V
VIL	逻辑控制端低电平	-	-	-	0.4	V
Po	输出功率	THD+N=1%, f=1KHz, RL=3Ω	-	2.5	-	W
Po	输出功率	THD+N=1%, f=1KHz, RL=4Ω	-	2	-	W
Po	输出功率	THD+N=1%, f=1KHz, RL=8Ω	-	1.2	-	W
Po	输出功率	THD+N=10%, f=1KHz, RL=3Ω	-	3	-	W
Po	输出功率	THD+N=10%, f=1KHz, RL=4Ω	-	2.5	-	W
Po	输出功率	THD+N=10%, f=1KHz, RL=8Ω	-	1.5	-	W
THD+N	总失真度 + 噪声	AvD=2, 20Hz≤f≤20KHz, RL=8Ω, Po=0.5W	-	0.2	-	%
Stereo Isolation	立体声分离度	RL=8Ω, Po=0.5W	-	-80	-	dB
SNR	信噪比	RL=8Ω, Po=0.5W	-	90	-	dB
