NS4205

产品型号：NS4205

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3V~5.25V

温度范围：-40°C~+85°C

输出功率：3Wx2@4Ω

信噪比：80dB

封装：SOP16

描述：NS4205 3W×2 双声道D类音频功率放大器附加MUTE功能

说明书：点击下载

产品介绍

NS4205 3W×2 双声道D类音频功率放大器附加MUTE功能

nsiway(纳芯威)NS4205 D类音频功放芯片概述：

NS4205是一款无需滤波器、D类双声道音频功放。采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合便携式音频产品。提供SOP16封装，额定的工作温度范围为-40℃至85℃。

NS4225 D类音频功放芯片特点：

3W输出功率（Vdd = 5.0V，RL = 4Ω）

0.2% THD（0.5W输出功率、5V电源）

优异的全带宽EMI抑制能力

90%的效率

高PSRR：-80dB（217Hz）

工作电压范围：3.0V ~ 5.25V

过流保护、过热保护、欠压保护

SOP16封装

应用领域

蓝牙音响、移动音箱扩音器、其他消费类音频设备

典型应用电路

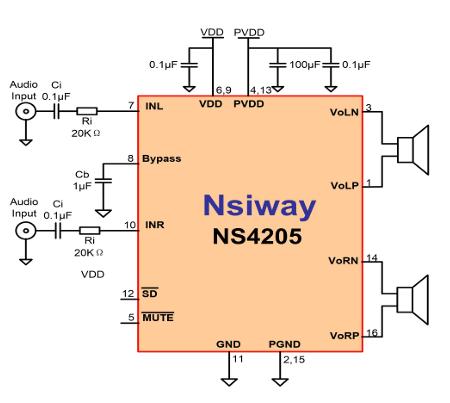

NS4205典型应用电路图

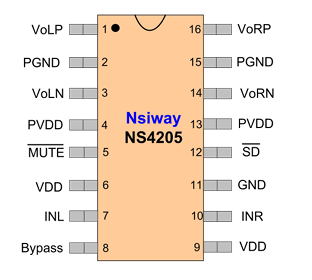

管脚配置：

编号	管脚名称	管脚描述
1	VoLP	左声道输出正端
2	PGND	功率地
3	VoLN	左声道输出负端
4	PVDD	功率电源输入
5	/MUTE	待机控制，低电平有效 (待机)
6	VDD	电源输入
7	INL	左声道输入
8	Bypass	旁路电容
9	VDD	电源输入
10	INR	右声道输入
11	GND	电源地
12	/SD	关断控制，低电平有效 (关断)
13	PVDD	功率电源输入
14	VoRN	右声道输出负端
15	PGND	功率地
16	VoRP	右声道输出正端

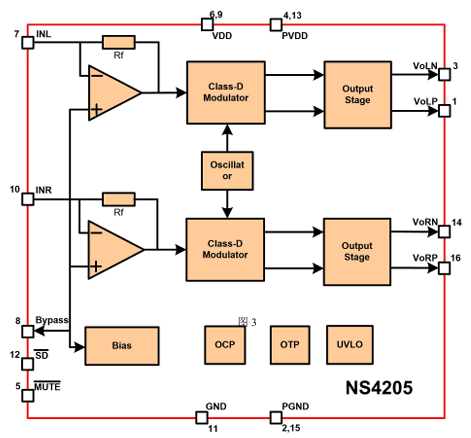

NS4205功能框图

符号	参数	测试条件	最小值	标准值	最大值	单位
\(V_{DD}\)	电源电压	-	3	-	5.25	V
\(I_{DD}\)	电源静态电流	\(V_{DD}=3.6V, V_{INN}=0V, No\ load\)	-	10	-	mA
\(I_{DD}\)	电源静态电流	\(V_{DD}=5.0V, V_{INN}=0V, No\ load\)	-	12	-	mA
\(I_{MUTE}\)	待机电流	\(V_{DD}=3.6V, V_{INN}=0V, V_{/MUTE}=0V, No\ load\)	-	8	-	mA
\(I_{MUTE}\)	待机电流	\(V_{DD}=5.0V, V_{INN}=0V, V_{/MUTE}=0V, No\ load\)	-	10	-	mA
\(I_{SD}\)	关断漏电流	\(V_{/SD}=0V, Shutdown\ Mode\)	-	1	20	μA
\(V_{OS}\)	输出失调电压	-	-	10	40	mV
\(R_O\)	输出电阻	-	-	3	-	KΩ
PSRR	电源抑制比	217Hz	-	-	-80	dB
PSRR	电源抑制比	20KHz	-	-	-72	dB
CMRR	共模抑制比	-	-	-70	-	dB
\(f_{SW}\)	调制频率	\(V_{DD}=3V\ to\ 5.25V\)	-	450	-	kHz
η	效率	\(P_O=1.5W, R_L=4Ω, V_{DD}=3.6V\)	-	90	-	%
\(V_{IH}\)	逻辑控制端高电平	-	1.4	-	-	V
\(V_{IL}\)	逻辑控制端低电平	-	-	-	0.4	V
\(P_O\)	输出功率	\(THD=1\%, f=1KHz, R_L=4Ω\)	-	2.2	-	W
\(P_O\)	输出功率	\(THD=1\%, f=1KHz, R_L=8Ω\)	-	1.3	-	W
\(P_O\)	输出功率	\(THD=10\%, f=1KHz, R_L=4Ω\)	-	3	-	W
\(P_O\)	输出功率	\(THD=10\%, f=1KHz, R_L=8Ω\)	-	1.8	-	W
THD+N	总失真度 + 噪声	\(20Hz≤f≤20KHz, R_L=4Ω/8Ω, P_O=0.5W\)	-	0.2	-	%
Stereo Isolation	立体声分离度	\(R_L=4Ω, P_O=0.5W\)	-	-80	-	dB
SNR	信噪比	\(R_L=4Ω, P_O=1.5W\)	-	80	-	dB
