NS4225

产品型号：NS4225

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：6V~18V

温度范围：-40°C~+85°C

输出功率：23Wx2@8Ω

信噪比：90dB

封装：TSSOP-24

描述：NS4225属于D类双模音频功率放大器 20W×2 双声道

说明书：点击下载

产品介绍

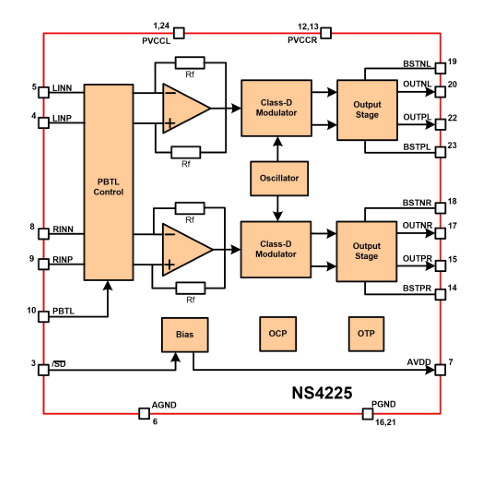

NS4225 20W×2 双声道 D 类音频功率放大器附加 PBTL/BTL 功能

nsiway(纳芯威)NS4225 D类音频功放芯片概述：

NS4225是一款无需滤波器，每声道可输出25W的D类立体声音频功率放大器。NS4225采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。NS4225工作在PBTL模式时，即为一单声道音频功放。此时，输出驱动能力更强，功放效率更高。

NS4225内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。

NS4225提供TSSOP - 24封装，额定的工作温度范围为 - 40°C至85°C。

NS4225 D类音频功放芯片特点：

输出功率：

10W×2 (8Ω负载/VCC = 12V/THD + N = 10%/BTL模式)

23W×2 (8Ω负载/VCC = 18V/THD + N = 10%/BTL模式)

17W×2 (4Ω负载/VCC = 12V/THD + N = 10%/BTL模式)

20W (4Ω负载/VCC = 12V/THD + N = 10%/PBTL模式)

46W (4Ω负载/VCC = 18V/THD + N = 10%/PBTL模式)

推荐工作电压：6V ~ 18V

PBTL输出功能

无需滤波器设计

差分输入方式

效率高达94% (8Ω负载/VCC = 12V/Po = 8W×2)

优异的“上电，掉电”噪声抑制

过流保护、过热保护、欠压保护

TSSOP - 24封装

应用领域

蓝牙音响、移动音箱扩音器、其他消费类音频设备

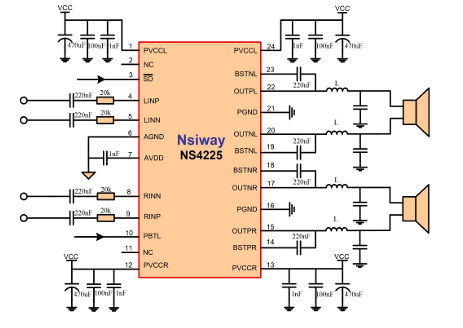

典型应用电路

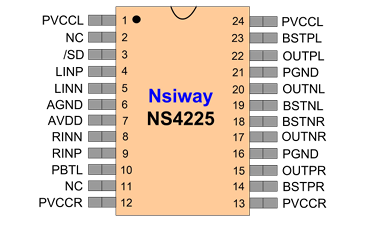

管脚配置：

编号	管脚名称	管脚描述
1, 24	PVCCL	左声道功率电源输入
2	NC	空脚
3	/SD	关断控制端（高电平开启，低电平关断）
4	LINP	放大器左声道正输入端
5	LINN	放大器左声道负输入端
6	AGND	模拟地
7	AVDD	内部 LDO 外接去耦电容
8	RINN	放大器右声道负输入端
9	RINP	放大器右声道正输入端
10	PBTL	并联 BTL（PBTL）模式控制端
11	NC	空脚
12, 13	PVCCR	右声道功率电源输入
14	BSTPR	右声道正半桥自举端
15	OUTPR	放大器右通道正输出端
16	PGND	功率地
17	OUTNR	放大器右通道负输出端
18	BSTNR	右声道负半桥自举端
19	BSTNL	左声道负半桥自举端
20	OUTNL	放大器左通道负输出端
21	PGND	功率地
22	OUTPL	放大器左通道正输出端
23	BSTPL	左声道正半桥自举端

符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	电源电压	—	3	—	5.25	V
IDD	电源静态电流	VDD=3.6V, VN=0V, No load	—	10	—	mA
		VDD=5.0V, VN=0V, No load	—	15	—	mA
ISD	关断漏电流	VSD=0V	—	1	15	μA
Vos	输出失调电压	—	—	10	40	mV
Ro	输出电阻	—	—	3	—	KΩ
PSRR	电源抑制比	217Hz	—	-80	—	dB
		20KHz	—	-72	—	dB
CMRR	共模抑制比	—	—	-70	—	dB
fSW	调制频率	VDD=3.0V to 5.25V	—	450	—	kHz
VIH	逻辑控制端高电平	—	1.6	—	—	V
VIL	逻辑控制端低电平	—	—	—	0.4	V
THI	SD 高电平时间	—	1	—	12	μs
TLO	SD 低电平时间	—	1	—	12	μs
TOFF	SD 关断时间	—	—	100	—	μs

耳机输出模式（VDD=5.0V）
表格
符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	推荐工作电压	—	6	—	18	V
IDD	电源静态电流	VIN=0V, No load	—	35	—	mA
ISO	关断漏电流	V/SD=0V	—	1	—	μA
Vos	输出失调电压	VIN=0V, Gain=20dB	—	20	—	mV
PSRR	电源抑制比	217Hz	—	-65	—	dB
		20KHz	—	-60	—	dB
CMRR	共模抑制比	—	—	-70	—	dB
fSW	调制频率	—	—	280	—	kHz
η	效率	Po=8W×2, RL=8Ω	—	94	—	%
VIH	逻辑控制端（高电平）	Logic High	2.8	—	—	V
VIL	逻辑控制端（低电平）	Logic Low	—	—	0.4	V
Po输出功率	VCC=12V	THD=1%, f=1kHz, RL=4Ω, PBTL	—	16	—	W
		THD=1%, f=1kHz, RL=4Ω, BTL	—	14	—	W
		THD=1%, f=1kHz, RL=8Ω, BTL	—	8	—	W
		THD=10%, f=1kHz, RL=4Ω, PBTL	—	20	—	W
		THD=10%, f=1kHz, RL=4Ω, BTL	—	17	—	W
		THD=10%, f=1kHz, RL=8Ω, BTL	—	10	—	W
	VCC=18V	THD=1%, f=1kHz, RL=4Ω, PBTL	—	36	—	W
		THD=1%, f=1kHz, RL=8Ω, BTL	—	18	—	W
		THD=10%, f=1kHz, RL=4Ω, PBTL	—	46	—	W
		THD=10%, f=1kHz, RL=8Ω, BTL	—	23	—	W
THD+N	总失真度 + 噪声	Gain=20dB, f=1kHz, RL=8Ω, Po=4W	—	0.06	—	%
SNR	信噪比	Gain=20dB, f=1kHz, RL=8Ω, Po=8W	—	90	—	dB
Vn	输出噪声	20Hz-20kHz, Gain=20dB	—	270	—	uV
CS	L/R 分离度	Gain=20dB, f=1kHz, RL=8Ω, Po=8W	—	-90	—	dB
OTP	热保护温度	—	—	150	—	℃
OTH	滞回温度	—	—	20	—	℃
