NS4165B

产品型号：NS4165B

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3V~5.5V

温度范围：-40°C~+85°C

输出功率：3.3Wx1@4Ω

信噪比：78dB

封装：ESOP8

描述：NS4165B属于AB/D类双模音频功率放大器 5W 单声道

说明书：点击下载

产品介绍

NS4165B 5W 单声道AB/D类双模音频功率放大器

nsiway(纳芯威)NS4111 AB/D类音频功放芯片概述：

NS4165B是一款 AB/D 类工作模式可切换、超低 EMI、无需滤波器、5.4W 高效率的单声道音频功放。AB/D 类工作模式可通过一个控制管脚高低电平切换，以匹配不同的应用环境。即使在 D 类工作模式下，NS4165B 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。 NS4165B 在 5V 的工作电压时，能够向 2Ω 负载提供高达 5.4W的输出功率。

NS4165B AB/D类音频功放芯片特点：

AB/D 类工作模式切换，电平设置

输出功率：3.3W(4Ω 负载/VOD = 5V) 5.4W(2Ω 负载/Vpp = 5V)

推荐工作电压：3V ~ 5.5V

0.1% THD（1W 输出功率、5V 电源、4Ω 负载）

高达 90% 的效率

ESOP8 封装

应用领域

蓝牙音响、扩音器、其他便携音响

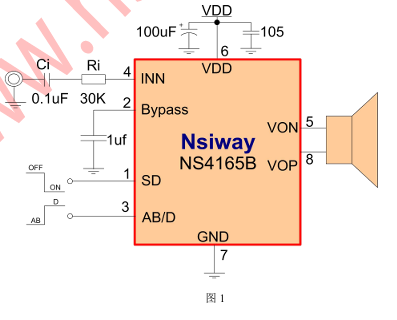

典型应用电路

NS4165B电路图

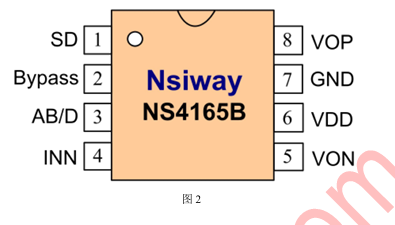

管脚配置：

管脚号	符号	功能描述
1	SD	关断控制脚（高电平关断，低电平工作）
2	Bypass	内部参考电压外接去耦电容
3	AB/D	AB 类 / D 类工作模式切换控制脚
4	INN	信号输入端
5	VON	输出负端
6	VDD	电源输入
7	GND	电源地
8	VOP	输出正端

参数	最小值	最大值	单位
电源电压	3	6.5	V
储存温度	-65	150	℃
输入电压	-0.3	V<sub>DD</sub>	V
耐 ESD 电压	2000	-	V
结温	150	-	℃
推荐工作温度	-40	85	℃
推荐工作电压	3	5.5	V
热阻
θJC (ESOP8)	-	20	℃/W
θJA(ESOP8)	-	80	℃/W
焊接温度	-	220	℃

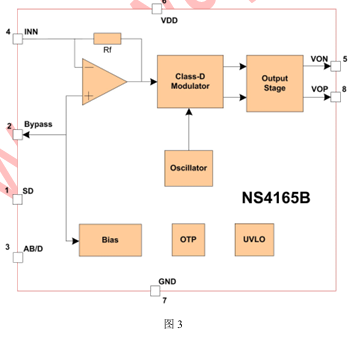

NS4165B结构框图

符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	推荐工作电压	-	3	-	5.5	V
IDD	电源静态电流	VDD=5.0V, VIN=0V, No load	-	8	-	mA
ISD	关断漏电流	VSD=0V	-	1	-	μA
PSRR	电源抑制比	217Hz	-	-	-80	dB
		20KHz	-	-	-72	dB
CMRR	共模抑制比	-	-	-70	-	dB
fSW	调制频率	VDD=3V to 5.5V	-	400	-	KHz
η	效率	RL=4Ω, VDD=5V	-	90	-	%
VIH	逻辑控制端 - 高电平	-	0.7	-	VDD	V
VIL	逻辑控制端 - 低电平	-	0	-	0.7	V
PO	输出功率	THD=1%, ClassAB, f=1KHz, RL=2Ω	-	4	-	W
		THD=10%, ClassAB, f=1KHz, RL=2Ω	-	5.3	-	W
		THD=1%, ClassAB, f=1KHz, RL=4Ω	-	2.5	-	W
		THD=10%, ClassAB, f=1KHz, RL=4Ω	-	3.3	-	W
		THD=1%, ClassD, f=1KHz, RL=2Ω	-	4	-	W
		THD=10%, ClassD, f=1KHz, RL=2Ω	-	5.4	-	W
		THD=1%, ClassD, f=1KHz, RL=4Ω	-	2.6	-	W
		THD=10%, ClassD, f=1KHz, RL=4Ω	-	3.3	-	W
THD+N	总失真度 + 噪声	AV=10, f=1KHz, RL=4Ω, PO=1.0W	-	0.1	-	%
SNR	信噪比	RL=4Ω, PO=2.0W	-	78	-	dB
