NS4111

产品型号：NS4111

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：5V~9V

温度范围：-40°C~+85°C

输出功率：10Wx1@4Ω

信噪比：-90dB

封装：ESOP8

描述：NS4111属于AB/D类双模音频功率放大器 10W 10W 单声道

说明书：点击下载

产品介绍

NS4111 10W 单声道AB/D类双模音频功率放大器

nsiway(纳芯威)NS4111 AB/D类音频功放芯片概述：

NS4111是一款10W单声道AB/D类切换音频功率放大器，支持差分输入，超低EMI，无需滤波器。可通过不同电平控制芯片的工作模式，应用灵活方便。采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少了对其他外部元件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。在9V的工作电压时，能够向4Ω负载提供高达10W的输出功率，90%以上的效率更加适合便携式音频系统。内置过流保护、过热保护及欠压保护功能，有效保护芯片在异常工作状况下不被损坏。提供eSOP - 8封装，额定的工作温度范围为 - 40°C至85°C。

NS4111 AB/D类音频功放芯片特点：

工作电压范围：5.0V - 9.0V

输出功率：7W（CLASS D，7.4V/4Ω，THD 10%）10W（CLASS D，9.0V/4Ω，THD = 10%）

最高可达92%效率（9V/8Ω）

电平设置工作模式

无需输出滤波器

差分输入

优异的“上电，掉电”噪声抑制

过流保护、过热保护、欠压保护

eSOP - 8封装

应用领域

大功率蓝牙音响、移动音箱扩音器、其他消费类音频设备

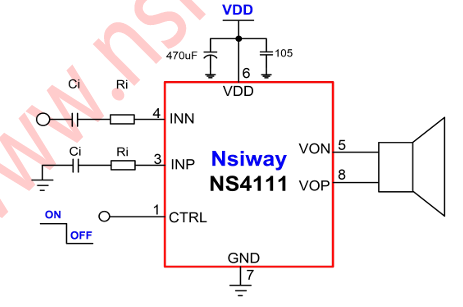

典型应用电路

NS4111应用电路图

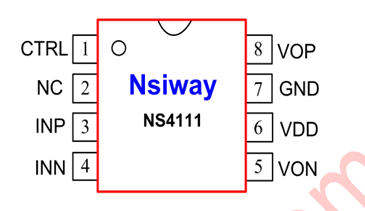

管脚配置：

编号	管脚名称	管脚描述
1	CTRL	模式控制端
2	NC	-
3	INP	放大器正输入端
4	INN	放大器负输入端
5	VON	输出负端
6	VDD	电源输入
7	GND	电源地
8	VOP	输出正端

符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	推荐工作电压	-	5	-	9.5	V
IDD	电源静态电流	VDD=9V, CLASS AB	-	27	-	mA
		VDD=9V, CLASS D	-	8	-	mA
ISD	关断漏电流	VCTRL=0V	0	0.1	1	μA
VOS	输出失调电压	VIN=0V, Gain=20dB	-	30	-	mV
PSRR	电源抑制比	217Hz	-	-85	-	dB
		20kHz	-	-82	-	dB
CMRR	共模抑制比	20Hz-20kHz	-	-80	-	dB
fSW	调制频率	-	-	440	-	kHz
η	效率	VDD=9V, RL=8Ω	-	92	-	%
		VDD=9V, RL=4Ω	-	85	-	%
VClassD	电压阈值	Class D 模式	2	3.3	5	V
VClassAB	电压阈值	Class AB 模式	0.9	1.2	1.5	V
VSD	电压阈值	关断模式	0	0.2	0.4	V
Tst	启动时间	-	-	160	-	ms
THD+N	总失真度 + 噪声	Gain=20dB, f=1kHz, RL=8Ω, PO=1W	-	0.03	-	%
S/NR	信噪比	Gain=20dB, f=1kHz, RL=8Ω, VDD=9V, PO=6W	-	-90	-	dB
OTP	热保护温度	-	-	170	-	℃
OTH	滞回温度	-	-	30	-	℃
PO（输出功率）	VDD=7.4V	THD=1%, f=1kHz, CLASS D, RL=4Ω	-	5.8	-	W
		THD=10%, f=1kHz, CLASS D, RL=4Ω	-	7	-	W
		THD=1%, f=1kHz, CLASS AB, RL=4Ω	-	5.2	-	W
		THD=10%, f=1kHz, CLASS AB, RL=4Ω	-	6.9	-	W
	VDD=9.0V	THD=1%, f=1kHz, CLASS D, RL=4Ω	-	8.4	-	W
		THD=10%, f=1kHz, CLASS D, RL=4Ω	-	10.5	-	W
		THD=1%, f=1kHz, CLASS D, RL=8Ω	-	6	-	W
		THD=1%, f=1kHz, CLASS AB, RL=4Ω	-	7.5	-	W
		THD=10%, f=1kHz, CLASS AB, RL=4Ω	-	10	-	W
		THD=10%, f=1kHz, CLASS AB, RL=8Ω	-	5.7	-	W
