NS4110B

产品型号：NS4110B

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：6V~14V

温度范围：-40°C~+85°C

输出功率：10Wx1@4Ω

信噪比：-92dB

封装：ESOP8

描述：NS4110B属于AB/D类双模音频功率放大器

说明书：点击下载

产品介绍

NS4110B 18W 单声道 AB/D 类双模音频功率放大器

nsiway(纳芯威)NS4110B AB/D类音频功放芯片概述：

NS4110B是一款20W声道B/D类换频功率放大器:支持差分输入，超低EMI，无需滤器，、可通过不同电平控制芯片的工作模式:CTRL脚电压为2.0V-5.0V，芯片进入D类工作模式，0.9-1.5V 时芯片进入 AB 类工作模式，U.5V 以下时芯片关断，应用灵活方便。NS4110B采用先进的技术在仝带宽范围内极人地降低了EMI干扰，最人限度地减少了对其他外部无伫的影响。其输出无需滤波器的PWM 洞结构减少了外部元件、PCB 面积和系统成本。NS4110B在12V的工作电时，能够4Ω负载提供高达18W 的输出功率，90%以上的效率豆加适介便携式音颁系统。

NS4110B内置过流保护、过热保护功能，有效保护芯片在异常工作状况下不被损坏，

NS4110B提供eP-8封装，额定的工作温度围为-40℃全85℃

NS4110B AB/D类音频功放芯片特点：

工作电压范围：6V-14V

输出功率：7W（CLASS D，7.4V/4Ω，THD），10W（CLASS D，9V/4Ω，THD），18W（CLASS D，12V/4Ω，THD /= 10%）

最高可达92%效率（12V/8Ω）

电平设置工作模式

无需输出滤波器

差分输入

优异的“上电，掉电”噪声抑制

过流保护、过热保护、欠压保护

eSOP - 8封装

应用领域

大功率蓝牙音响、移动音箱扩音器、其他消费类音频设备

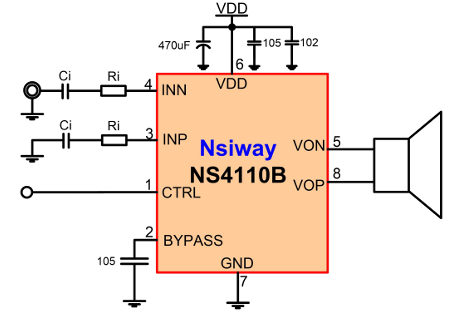

典型应用电路

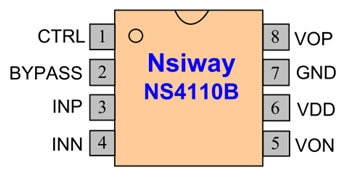

管脚配置：

编号	管脚名称	管脚描述
1	CTRL	模式控制端
2	BYPASS	内部参考电压外接去耦电容
3	INP	放大器正输入端
4	INN	放大器负输入端
5	VON	输出负端
6	VDD	电源输入
7	GND	电源地
8	VOP	输出正端
