NS4814

产品型号：NS4814

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3V-5.5V

温度范围：-40°C~+85°C

输出功率：8.8Wx1@4Ω

信噪比：-

封装：ESOP8

描述：NS4814属于AB/D类双模音频功率放大器

说明书：点击下载

产品介绍

NS4814 单声道AB/D 类音频功率放大器（内置BOOST升压和NCN 功能）

nsiway(纳芯威)NS4813 AB/D类音频功放芯片概述：

NS4814是，款内置 BOOST压模块的AB/D类工作模式可切换的单声道音频功放。

NS4814可以通过电平设置切换 AB/D 英上作模式,以匹配不同的应月环境。PVDD 采用日适应升玉工作方式，在空闲式和极轻负载下BAT直供PVDD,在重载情况下采用PVDD 升压至周定8.5V。另外在Class AB 工作模式下PVDD 不升压，采用BAI直供。在类工作模式下，NS4814采用先进的技术，在全带宽范围内极人地降低了EMI干扰，最人限度地减少对其部件的彩响。其输出无需滤波器的 PWM 调制结构及反馈电阳内置方式减少了外部元件、PCB面积和系统成NS4814下作在 ClassD类模式时可通过 CTRL引脚电平配置工作在NCN(Non-Crack Noise)防铍音模式。避免大功率过载输出对扬声器的捉坏，在整人工作电压范围内提高音乐品质NS4814内冒过热/过流/保护等功，有效地保护芯片在异常工作状况下不被损坏。NS4814提仗标准的ESOP8封装

NS4814 AB/D类音频功放芯片特点：

推荐工作电压:3V-5.5V

内置 BOCST升，PVDD白运应

电平设置NCN ON/OFF防破音功能使能

电平设置CIasSAR/D类|作模式切换

ClassD类模式时输出功率:

10.3W(VBAT=4.2V,352 Load,THDIN=10%)

8.8W:VBAT=4.2V,45)Load,THD+N=10%)

超低功耗关断功能

无雷输出LC波器

内置过流/过热/欠压保护功能

标准ESUP8封装

应用领域

蓝牙音响、扩音器、其他便携音响

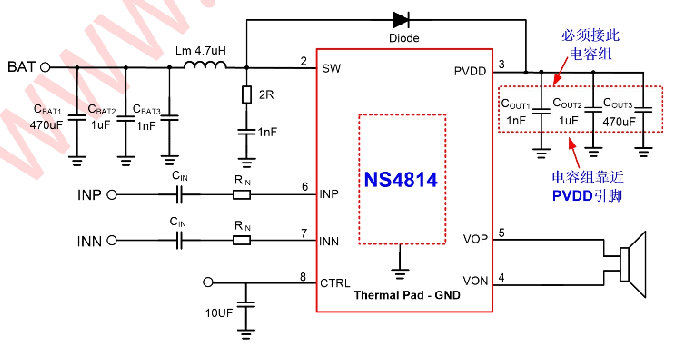

典型应用电路

NS4814电路图

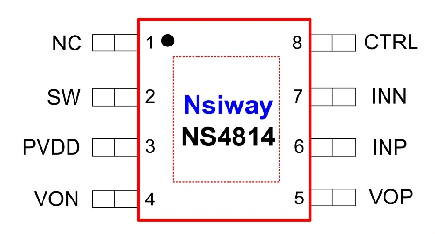

管脚配置：

编号	管脚名称	管脚描述
1	NC	-
2	SW	电感开关节点
3	PVDD	BOOST 升压输出电源正端
4	VON	BTL 桥式输出负端
5	VOP	BTL 桥式输出正端
6	INP	差分信号输入正端
7	INN	差分信号输入负端
8	CTRL	电平设置控制脚
9	GND	功率地（底焊盘）

参数	最小值	最大值	单位
储存温度	-65	150	℃
CTRL 引脚电压	-0.6	PVDD	-
PVDD 引脚电压	-0.3	9.5	V
耐 ESD 电压	2000	-	V
结温	-	150	℃
推荐工作温度	-40	85	℃
推荐工作电压	3	5.5	V
热阻
θJC (eSOP8)	-	20	℃/W
θJA (eSOP8)	-	80	℃/W
焊接温度	-	260	℃
