NS4813

产品型号：NS4813

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3V-5.5V

温度范围：-40°C~+85°C

输出功率：7.5Wx1@4Ω

信噪比：-

封装：ESOP8

描述：NS4813属于AB/D类双模音频功率放大器，静态电流(Iq)4mA

说明书：点击下载

产品介绍

NS4813 单声道AB/D 类音频功率放大器（内置BOOST升压和NCN 功能）

nsiway(纳芯威)NS4813 AB/D类音频功放芯片概述：

NS4813是一款内置BOOST升压模块的AB/D类工作模式可切换的单声道音频功放。NS4813可以通过电平设置切换 AB/D 类工作模式,以匹配不同的应用环境。PVDD采用自适应升压工作方式，在空闲式和极轻负载下BAT直供PVDD,在重载情况下采用PVDD 升压至固定7.5V。另外在ClassAB 工作模式下PVDD不升压，采用BAT直供。在D类工作模式下，NS4813采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。

NS4813工作在ClassD类模式时可通过CTRL引脚电平配置工作在NCN(Non-CrackNoise)防破音模式。避免大功率过载输出对扬声器的损坏，在整个工作电压范围内提高音乐品质。

NS4813内置过热/过流/欠压保护等功能，有效地保护芯片在异常工作状况下不被损坏。NS4813提供标准的 ESOP8 封装

NS4813 AB/D类音频功放芯片特点：

推荐工作电压:3V-5.5V

内置 BOOST升压，PVDD自适应升压

电平设置NCNON/OFF防破音功能使能

电平设置 Class AB/D 类工作模式切换

ClassD类模式时输出功率:

11W(VBAT=4.2V,2Q Load,THD+N=10%)

9W(VBAT=4.2V,3Ω Load, THD+N=10%)

7.5W(VBAT=4.2V,4Ω Load, THD+N=10%)

超低功耗关断功能

无需输出 LC滤波器

内置过流/过热/欠压保护功能

标准ESOP8封装

应用领域

蓝牙音响、扩音器、其他便携音响

典型应用电路

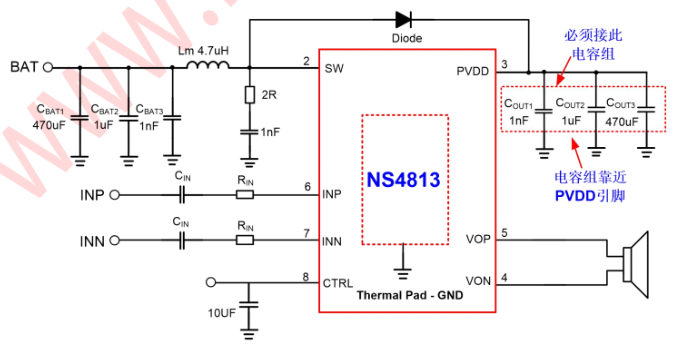

NS4813电路图

管脚配置：

编号	管脚名称	管脚描述
1	NC	-
2	SW	电感开关节点
3	PVDD	BOOST 升压输出电源正端
4	VON	BTL 桥式输出负端
5	VOP	BTL 桥式输出正端
6	INP	差分信号输入正端
7	INN	差分信号输入负端
8	CTRL	电平设置控制脚
9	GND	功率地（底焊盘）

极限工作参数

参数	最小值	最大值	单位
储存温度	-65	150	℃
CTRL 引脚电压	-0.6	PVDD	-
PVDD 引脚电压	-0.3	9	V
耐 ESD 电压	2000	-	V
结温	150	-	℃
推荐工作温度	-40	85	℃
推荐工作电压	3	5.5	V
热阻
θJC(eSOP8)	-	20	℃/W
θ<sub>JA(eSOP8)	-	80	℃/W
焊接温度	-	260	℃
