NS4160

产品型号：NS4160

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3.0V~5.5V

温度范围：-40°C~+85°C

输出功率：5W

信噪比：85dB；

封装：eSOP8

描述：NS4160属于AB/D类双模音频功率放大器，静态电流(Iq)18mA

NS4160 5W 单声道AB/D类双模音频功率放大器附加一线脉冲控制

nsiway(纳芯威)NS4160 AB/D类音频功放芯片概述：

NS4160是一款带AB类/D类工作模式切换功能、超低 EMI、无需滤波器、5W 单声道音频功放。通过一个控制管脚使芯片在AB类或者D类工作式之间切换，以匹配不同的应用环境。即使工作在D类模式，NS4160采用先进的技术，在全带宽范围

内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。

NS4160无需滤波器的PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。NS4160内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，

高达 90%的效率更加适合便携式音频产品。

NS4160提供eSOP8封装，额定的工作温度范围为-40℃至 85℃

NS4160 AB/D类音频功放芯片特点：

AB 类/D 类工作模式切换功能

AB 类/D类工作模式和低功耗关断模式:

通过一线脉冲控制，节省主控GPIO

5W输出功率(VDD=5V、22负载)

0.1%THD(VDD=5V、Po=1W)

优异的全带宽EMI抑制能力

优异的“上电，掉电”噪声抑制

高达90%以上的效率(D类工作模式)

工作电压范围:3.0V~5.5V

过流保护、过热保护、欠压保护

eSOP8封装

应用领域

手提电脑、台式电脑、低压音响系统

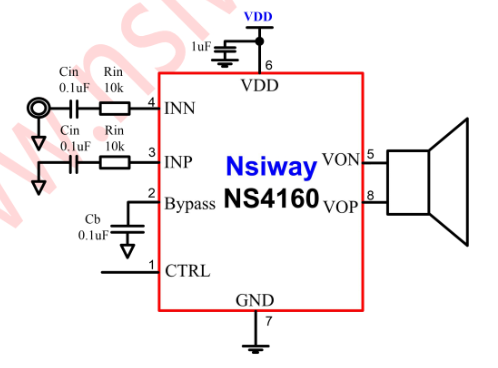

典型应用电路

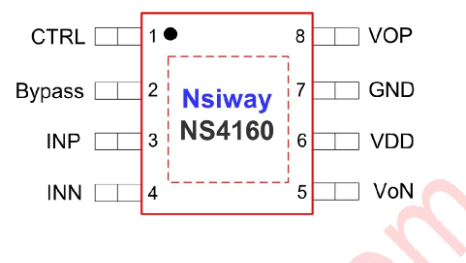

管脚配置：
