NS4250

产品型号：NS4250

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3.0V~5.5V

温度范围：-40°C~+85°C

输出功率：3W@Class D/Load=4ohm

信噪比：85dB

封装：SOP16

描述：NS4250属于AB/D类双模音频功率放大器，静态电流(Iq)10mA；15mA

NS4250 3Wx2 双声道AB/D类双模音频功率放大器附加耳机模式

nsiway(纳芯威)NS4250 AB/D类音频功放芯片概述：

NS4250是第二代超长续航2X3W智能音频功放。功放带AB类/D类工作模式切换功能、具有超低EMI、无需滤波器等特点。当耳机插头接入插孔时，音频功率放大器便以单端工作模式驱动立体声耳机。通过一个控制管脚使芯片在AB类或者D类

工作模式之间切换，以匹配不同的应用环境。即使工作在D类模式NS4250采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。为简化音频系统的设计，NS4250的桥式联接扬声器放大模式及单端立体耳机放大模式都在同一芯片上实现。

NS4250无需滤波器的PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。NS4250内置过流保护和欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。

NS4250 AB/D类音频功放芯片特点：

工作电压范围:3.0V-5.25V

AB 类和D类工作模式切换

内置立体声耳机输出功能

输出功率 3W@Class D/Load=4ohm

THD+N=0.1%@VDD=5V/Po=1W

优异的全带宽EMI抑制能力

优异的“上电和掉电”噪声抑制

内置过流保护、欠压保护等

提供标准的SOP16封装

应用领域

蓝牙音响、其他便携式音响

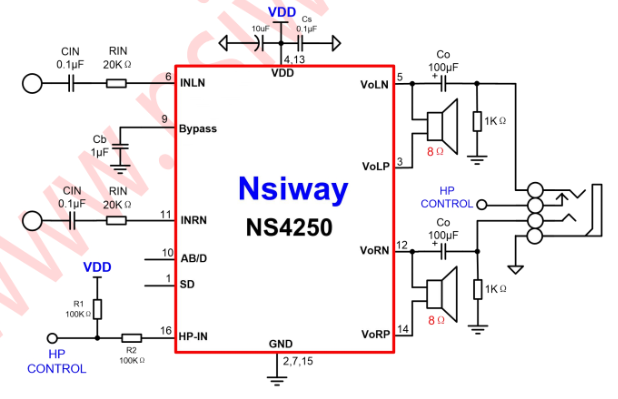

典型应用电路

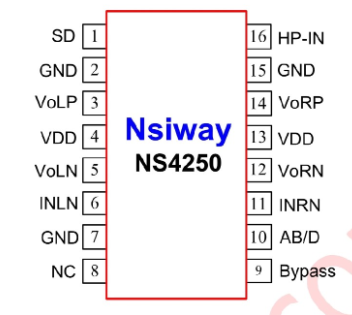

管脚配置：
