NS4258

产品型号：NS4258

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：2.8V~5.5V

温度范围：-40°C~+85°C

输出功率：3.2Wx2@4Ω

信噪比：85dB；-95dB

封装：SOP16

描述：NS4258属于AB/D类双模音频功率放大器，静态电流(Iq)20mA

说明书：点击下载

产品介绍

NS4258 5Wx2 双声道AB/D类双模音频功率放大器附加NCN模式

nsiway(纳芯威)NS4258 AB/D类音频功放芯片概述：

NS4258 是一款全差分输入,超低噪声,防失真，无需滤波器,5Wx2双声道AB类D类切换音频功放。

NS4258采用全差分输入设计，使得功放有较好的共模噪声抑制特性。NS4258采用先进的技术，在全带宽范围内极大地提高信噪比，最大限度地降低了底噪声。独特的防失真(NCN)功能可以有效防止输入信号过载导致的输出信号失真，实现更加舒适的听觉感受。同时可以有效保护在大功率输出时扬声器不被损坏。AB/D 类工作模式可通过一个控制管脚高低电平切换，以匹配不同的应用环境。其输出无需滤波器的PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。

NS4258在5V的工作电压时，每个通道能够向2Q负载提供5W的输出功率。

NS4258内置过流保护、过热保护功能，有效地保护芯片在异常工作状况下不被损坏。

NS4258提供eTSSOP20和SOP16封装，额定的工作温度范围为-40℃至 85℃

NS4258 AB/D类音频功放芯片特点：

输出功率:3.2Wx2(4Ω负载),5.2Wx2(2Ω 负载)

超低底噪: 90uV

工作电压范围:2.8V~5.5V

0.05%THD(2W输出功率、5V电源、29负载、

ClassD)

AB 类D类切换功能

防失真(NCN)功能

差分输入方式

优异的“上电，掉电"噪声抑制

高达85%的效率

过流保护、过热保护等

提供 eTSSOP20和 SOP16 封装形式

应用领域

蓝牙音响、其他便携式音响

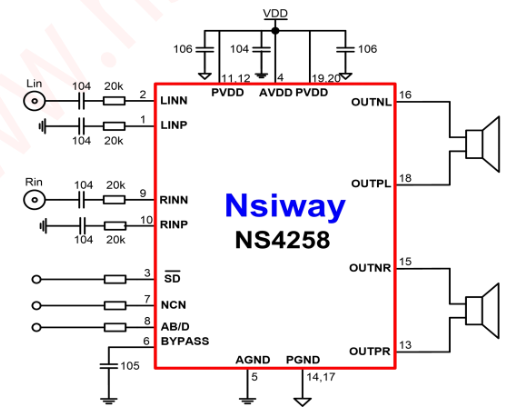

典型应用电路

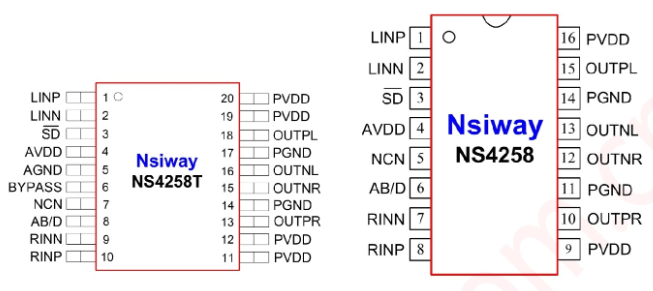

管脚配置：

SOP16	eTSSOP20	管脚名称	管脚描述
1	1	LINP	左声道正端输入
2	2	LINN	左声道负端输入
3	3	\(\overline{\text{SD}}\)	关断控制端（高电平开启，低电平关断）
4	4	AVDD	电源输入
-	5	AGND	模拟地
-	6	BYPASS	VDD/2 参考电压输出
5	7	NCN	防失真功能控制端
6	8	AB/D	AB 类 / D 类工作模式切换控制脚
7	9	RINN	右声道负端输入
8	10	RINP	右声道正端输入
9	11	PVDD	功放级电源
-	12	PVDD	功放级电源
10	13	OUTPR	右声道正端输出
11	14	PGND	功放级地
12	15	OUTNR	右声道负端输出
13	16	OUTNL	左声道负端输出
14	17	PGND	功放级地
15	18	OUTPL	左声道正端输出
16	19	PVDD	功放级电源
-	20	PVDD	功放级电源

参数	最小值	最大值	单位
电源电压	2.8	5.5	V
储存温度	-65	150	℃
输入电压	-0.3	VDD	V
耐 ESD 电压	2000	-	V
结温	-	150	℃
推荐工作温度	-40	85	℃
推荐工作电压	3	5.25	V
热阻
θJC(eTTSOP-20)	-	33	℃/W
θJA(eTTSOP-20)	-	30	℃/W
θJC(SOP-16)	-	20	℃/W
θJA(SOP-16)	-	80	℃/W
焊接温度	-	265	℃

符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	电源电压		2.8		5.5	V
IDD	电源静态电流	VIN=0V，无负载		20		mA
ISD	关断漏电流	V/SD=0V		1		μA
VOS	输出失调电压	VIN=0V		20		mV
PSRR	电源抑制比	217Hz		-65		dB
		20KHz		-60		dB
CMRR	共模抑制比			-70		dB
fSW	调制频率			500		kHz
η	效率	Po=2.5W，RL=4Ω		85		%
VIH	逻辑控制端 - 高电平		2			V
VIL	逻辑控制端 - 低电平				0.4	V
tAT	NCN 启动时间	NCN 模式		10		ms
tRL	NCN 释放时间	NCN 模式		1.1		s
Vn	输出噪声	20Hz-20kHz，增益 = 15dB		90		uV
Po	输出功率（NCN OFF 模式）	THD=1%，f=1kHz，Class AB，RL=2Ω		3.7		W
		THD=1%，f=1kHz，Class AB，RL=4Ω		2.4		W
		THD=10%，f=1kHz，Class AB，RL=2Ω		4.8		W
		THD=10%，f=1kHz，Class AB，RL=4Ω		3		W
		THD=1%，f=1kHz，Class D，RL=2Ω		4.1		W
		THD=1%，f=1kHz，Class D，RL=4Ω		2.6		W
		THD=10%，f=1kHz，Class D，RL=2Ω		5.2		W
		THD=10%，f=1kHz，Class D，RL=4Ω		3.2		W
THD+N	总失真度 + 噪声	增益 = 15dB，f=1kHz，RL=2Ω，Po=2W		0.05		%
SNR	信噪比	增益 = 15dB，f=1kHz，RL=2Ω，Po=4W		-95		dB
CS	L/R 分离度	增益 = 15dB，f=1kHz，RL=2Ω，Po=4W		-80		dB
附加参数
AMAX	最大衰减增益	NCN 模式		-10		dB
OTP	热保护温度			150		℃
OTH	滞回温度			20		℃
Stereo Isolation	立体声分离度	RL=4Ω，Po=0.5W		-80		dB
SNR	信噪比	RL=4Ω，Po=0.5W		85		dB
