NS4248 3.0W×2 双声道 D 类音频功率放大器附加立体声耳机功能
nsiway(纳芯威)NS4248 D类音频功放芯片概述：
NS4248是一款超低EMI、无需滤波器、3W双声道D类音频功放。另外，当耳机插头接入插孔时，音频功率放大器以单端工作模式驱动立体声耳机。

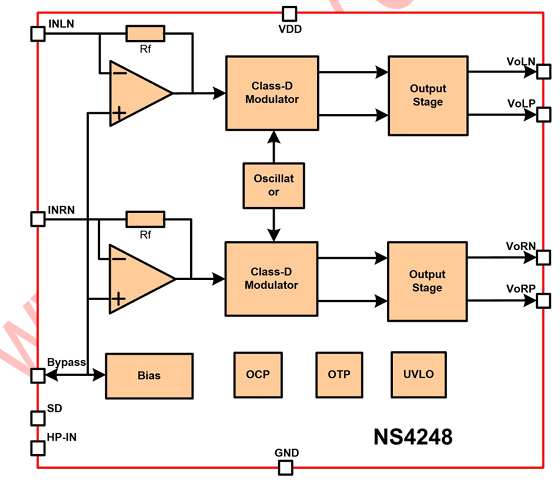

NS4248采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。为简化音频系统的设计，
NS4248的桥式联接扬声器放大模式及单端立体耳机放大模式都在同一芯片上实现。
NS4248无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。
NS4248内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达85%的效率更加适合于手机及其他便携式音频产品。
NS4248提供SOP-16, DIP-16和TSSOP-20封装，额定的工作温度范围为 - 40°C至85°C。
NS4248 D类音频功放芯片特点：
工作电压范围：2.2V ~ 5.25V
输出功率3W（5V/3Ω,THD = 10%）
0.1% THD+N（5V/0.5W）
高达85%的效率
优异的全带宽EMI抑制能力
优异的“上电，掉电”噪声抑制
高PSRR： - 80dB（217Hz）
过流保护、过热保护、欠压保护
立体声耳机放大模式
SOP16, DIP16和TSSOP20封装
应用领域
手提电脑、台式电脑、低压音响系统

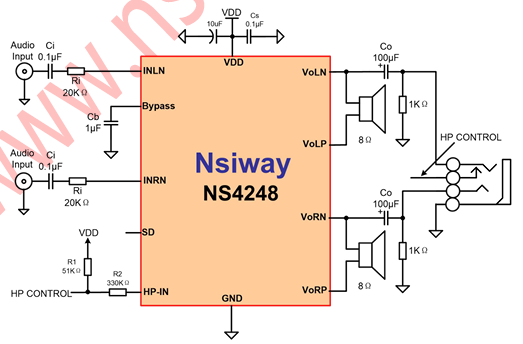

典型应用电路

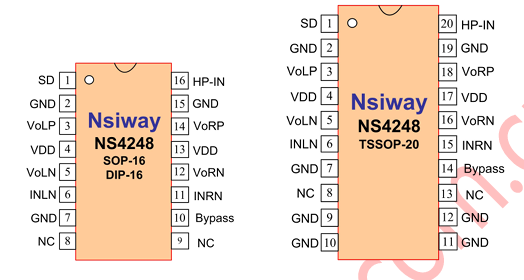

管脚配置：
| 符号 | SOP-16/DIP-16 封装引脚号 | TSSOP-20 封装引脚号 | 引脚描述 |
| SD | 1 | 1 | 关断控制，高电平有效（关断） |
| GND | 2 | 2,9,10,11,12 | 电源地 |
| VoLP | 3 | 3 | 左声道输出正端 |
| VDD | 4 | 4 | 电源输入 |
| VoLN | 5 | 5 | 左声道输出负端 |
| INLN | 6 | 6 | 左声道输入负端 |
| GND | 7 | 7 | 电源地 |
| NC | 8,9 | 8,13 | 空脚 |
| Bypass | 10 | 14 | 旁路电容 |
| INRN | 11 | 15 | 右声道输入负端 |
| VoRN | 12 | 16 | 右声道输出负端 |
| VDD | 13 | 17 | 电源输入 |
| VoRP | 14 | 18 | 右声道输出正端 |
| GND | 15 | 19 | 地 |
| HP-IN | 16 | 20 | 耳机模式控制端 |
| 符号 | 参数 | 测试条件 | 最小值 | 标准值 | 最大值 | 单位 |
| VDD | 电源电压 | 2.2 | 5.25 | V | ||
| IDD | 电源静态电流 | VIN=0V, VDD=3.6V, No Load | 11 | mA | ||
| VIN=0V, VDD=5.0V, No Load | 20 | mA | ||||
| IMUTE | 待机电流 | VIN=0V, VDD=3.6V, V/MUTE=0V, No load | 8 | mA | ||
| VIN=0V, VDD=5.0V, V/MUTE=0V, No load | 16 | mA | ||||
| ISD | 关断漏电流 | V\(\overline{\text{SD}}\)=0V | 1 | μA | ||
| VOS | 输出失调电压 | VIN=0V, VDD=3.0V to 5.25V | 10 | 40 | mV | |
| RO | 输出电阻 | 3 | KΩ | |||
| fsw | 调制频率 | VDD=2.2V to 5.25V | 450 | kHz | ||
| PSRR | 电源抑制比 | 217Hz | -80 | dB | ||
| 20KHz | -72 | dB | ||||
| CMRR | 共模抑制比 | -70 | dB | |||
| η | 效率 | Po=1.0W, RL=4Ω, VDD=3.6V, f=1kHz | 85 | % | ||
| VIH | CTRL 输入高电平 | 1.4 | VDD | V | ||
| VIL | CTRL 输入低电平 | 0 | 0.4 | V | ||
| 耳机输出模式（VDD=5.0V） | ||||||
| Po | 输出功率 | VDD=5V, f=1KHz, RL=8Ω, THD+N=0.1% | 85 | mW | ||
| VDD=5V, f=1KHz, RL=8Ω, THD+N=1.0% | 340 | mW | ||||
| VDD=5V, f=1KHz, RL=8Ω, THD+N=10% | 440 | mW | ||||
| THD+N | 总失真度 + 噪声 | Av=12, 20Hz≤f≤20KHz, RL=8Ω, Po=75mW | 0.1 | % | ||
| XTALK | 立体声分离度 | RL=8Ω, Po=340mW | -85 | dB | ||
| SNR | 信噪比 | RL=8Ω, Po=340mW | 90 | dB | ||
| 外置喇叭输出模式（VDD=5.0V） | ||||||
| THD+N | 总失真度 + 噪声 | AvD=2, 20Hz≤f≤20KHz, RL=8Ω, Po=0.5W | 0.1 | % | ||
| SNR | 信噪比 | RL=8Ω, Po=0.5W | 90 | dB | ||
| Stereo Isolation | 立体声分离度 | RL=8Ω, Po=0.5W | -80 | dB | ||
| Po | 输出功率 | VDD=5V, f=1KHz, THD+N=1%, RL=3Ω | 2.5 | W | ||
| VDD=5V, f=1KHz, THD+N=1%, RL=4Ω | 2 | W | ||||
| VDD=5V, f=1KHz, THD+N=1%, RL=8Ω | 1.2 | W | ||||
| VDD=5V, f=1KHz, THD+N=10%, RL=3Ω | 3 | W | ||||
| VDD=5V, f=1KHz, THD+N=10%, RL=4Ω | 2.5 | W | ||||
| VDD=5V, f=1KHz, THD+N=10%, RL=8Ω | 1.5 | W | ||||
