NS4150B

产品型号：NS4150B

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3V~5.0V

温度范围：-40℃~+85℃

输出功率：2.8W

信噪比：-

封装：MSOP8

描述：NS4150B属于D类音频功放，单声道，静态电流(Iq)4mA

NS4150B 2.8W单声道D类音频功率放大器

nsiway(纳芯威)NS4150B D类音频功放芯片概述：

NS4150B是一款超低EM、无需滤波器3W单声道D类音频功率放大器。NS4150B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。

NS4150B内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合于便携式音频产品。

NS4150B无需滤波器的PWM 调制结构及益内置方式减少了外部元件、PCB面积和系统成本。

NS4150B提供MSOP8封装,额定的工作温度范围为-40℃至 85℃

NS4150B D类音频功放芯片特点：

工作电压范围：3.0V~5.0V

输出功率：2.8W（5V/4Ω,THD=10%）0.1%THD（0.5W/3.6V）

高达88%的效率

高PSRR：-80dB（217Hz）

无需滤波器Class-D结构

优异的全带宽EMI抑制能力

优异的“上电，掉电”噪声抑制

低静态电流：4mA（3.6V电源、No load）

过流保护、过热保护、欠压保护

MSOP8封装

应用领域

平板电脑、行车记录仪、蓝牙音箱

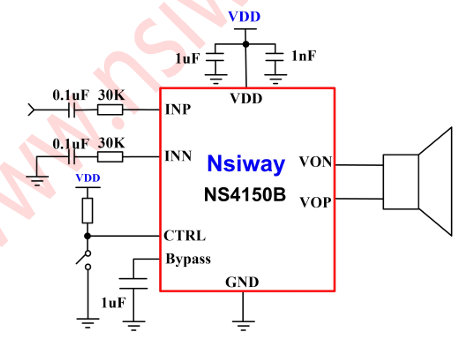

典型应用电路

极限工作参数
