NS4131 2.4W单声道AB类音频功率放大器
nsiway(纳芯威)NS4131 AB类音频功放芯片概述：
NS4131是一款AB类桥式输出音频功率放大器。其应用电路简单，只需极少数外围器件。输出不需要外接耦合电容或上举电容和缓冲网络，更适合用于便携系统。
NS4131可以通过SD 控制引脚进入低功耗关断模式，从而减少功耗。通过配置外围电阻可以调整放大器的电压增益，方便应用
NS4131提供 DFN2x2-8L封装，额定的工作温度范围为-40℃至 85℃
NS4871 AB类音频功放芯片特点：
1 特性
电压范围 3.0V-5.0V
输出功率:2.4W@RL=4Q/THD+N=10%
关断模式漏电流:1uA(典型)
SD引脚高电平关断模式
单位增益稳定
外置反馈电阻和输入电阻，增益可调
采用 DFN2x2-8L封装
2 应用范围
智能穿戴
行车记录仪

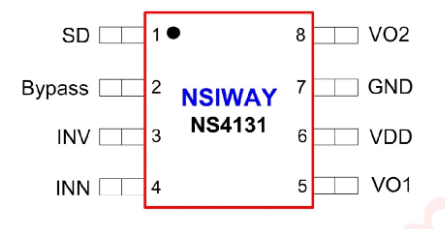

管脚配置：
| 编号 | 管脚名称 | 管脚描述 |
| 1 | SD | 掉电控制管脚，高电平关断，低电平开启 |
| 2 | Bypass | 内部共模电压旁路电容 |
| 3 | INV | 输入运放参考电位脚 |
| 4 | INN | 模拟音源信号输入负端 |
| 5 | VO1 | 功率输出端 1，通过反馈电阻链接 INN 引脚 |
| 6 | VDD | 电源正极引脚 |
| 7 | GND | 电源地 |
| 8 | VO2 | 功率输出端 2，直接连接喇叭一端 |
| 表格 | ||||||
| 符号 | 参数 | 测试条件 | 最小值 | 标准值 | 最大值 | 单位 |
| VDD | 电源电压 | - | 3 | - | 5.25 | V |
| IDD | 电源静态电流 | VIN=0V, IO=0A | - | 6 | 10 | mA |
| ISD | 关断漏电流 | - | - | 1 | 20 | μA |
| VOS | 输出失调电压 | - | - | 5.7 | 50 | mV |
| RO | 输出电阻 | - | 7 | 8.5 | 10 | KΩ |
| PO | 输出功率 | THD+N=1%, f=1KHz，RL=4Ω | - | 1.8 | - | W |
| PO | 输出功率 | THD+N=1%, f=1KHz，RL=8Ω | - | 1.3 | - | W |
| PO | 输出功率 | THD+N=10%, f=1KHz，RL=4Ω | - | 2.4 | - | W |
| PO | 输出功率 | THD+N=10%, f=1KHz，RL=8Ω | - | 1.7 | - | W |
| THD+N | 总失真度 + 噪声 | AVD=2, 20Hz≤f≤20KHz，RL=4Ω, PO=1W | - | 0.2 | - | % |
| THD+N | 总失真度 + 噪声 | AVD=2, 20Hz≤f≤20KHz，RL=8Ω, PO=0.5W | - | 0.1 | - | % |
| PSRR | 电源抑制比 | - | 65 | 80 | - | dB |
| SNR | 信噪比 | RL=4Ω, PO=1W | - | 78 | - | dB |
| VIH | SD 输入高电平 | - | 1.4 | - | VDD | V |
| VIL | SD 输入低电平 | - | 0 | - | 0.5 | V |
| Tst | 启动时间 | Cbypass=1uF, VDD=5V | - | 180 | - | ms |
| Tst | 启动时间 | Cbypass=1uF, VDD=3V | - | 220 | - | ms |
