NS8002

产品型号：NS8002

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3V~5.25V

温度范围：-40℃~+85℃

输出功率：1.8Wx1@4Ω

信噪比：85dB

封装：SOP-8

描述：NS8002属于AB类音频功放，单声道，静态电流(Iq) 6mA

说明书：点击下载

产品介绍

NS8002 2.4W单声道AB类音频功率放大器

nsiway(纳芯威)NS8002 AB类音频功放芯片概述：

NS8002是一款AB类桥式输出音频功率放大器。其应用电路简单，只需极少数外围器件。输出不需要外接耦合电容或上举电容和缓冲网络。SOP-8封装，更适合用于便携系统。 NS8002可以通过控制进入低功耗关断模式，从而减少功耗。增益带宽积高达2.5MHz且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。 NS8002提供SOP-8封装，额定的工作温度范围为 -40°C至85°C。

NS8002 AB类音频功放芯片特点：

输出功率: 2.4W（RL = 4Ω, THD = 10%）

掉电模式漏电流小: 1μA（典型）

高电平Shut-down

采用SOP8封装

外部增益可调

电压范围3.0V—5.25V

不需驱动输出耦合电容、自举电容和缓冲网络

单位增益稳定

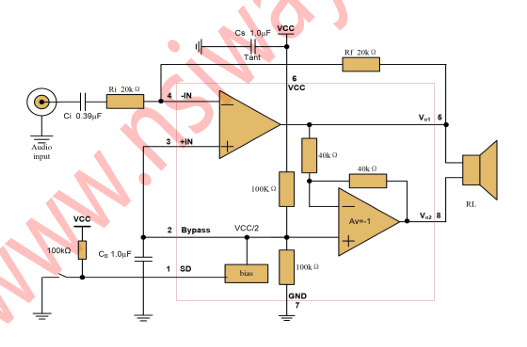

应用领域

手提电脑、台式电脑、低压音响系统、电脑对箱、蓝牙音箱、网络摄像头

编号	管脚名称	管脚描述
1	SD	掉电控制管脚，高电平关断，低电平开启
2	Bypass	内部共模电压旁路电容引脚
3	+IN	模拟输入端，正相
4	-IN	模拟输入端，反相
5	VO1	模拟输出端 1
6	VDD	电源正
7	GND	电源地
8	VO2	模拟输出端 2

参数名称	参数值
电源电压范围	2.8V ~ 5.5V
输入电压范围	-0.3V ~ VDDV
ESD 电压（HBM/MM）	3000V / 250V
工作温度范围	-40℃ ~ +85℃
存储温度范围	-65℃ ~ +150℃
最大结温	+150℃
焊接温度（10s 内）	+220℃
热阻 θJC / θJA	35℃/W / 140℃/W
备注：超过上述极限工作参数范围可能导致芯片永久性损坏。长时间暴露在上述任何极限条件下，可能会影响芯片的可靠性和寿命。

符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	电源电压	-	3	-	5.25	V
IDD	电源静态电流	VIN=0V, Io=0A	-	6	10	mA
ISD	关断漏电流	-	-	1	20	μA
VOS	输出失调电压	-	-	5.7	50	mV
RO	输出电阻	-	7	8.5	10	kΩ
PO	输出功率	THD=1%, f=1kHz, RL=4Ω	-	1.8	-	W
PO	输出功率	THD=1%, f=1kHz, RL=8Ω	-	1.3	-	W
PO	输出功率	THD+N=10%, f=1kHz, RL=4Ω	-	2.4	-	W
PO	输出功率	THD+N=10%, f=1kHz, RL=8Ω	-	1.7	-	W
THD+N	总失真度 + 噪声	AVD=2, 20Hz≤f≤20kHz, RL=4Ω, PO=1W	-	0.1	-	%
THD+N	总失真度 + 噪声	AVD=2, 20Hz≤f≤20kHz, RL=8Ω, PO=0.5W	-	0.1	-	%
PSRR	电源抑制比	-	65	80	-	dB
SNR	信噪比	RL=4Ω, PO=1W	-	85	-	dB
