NS4890C

产品型号：NS4890C

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3V~5.5V

温度范围：-40℃~+85℃

输出功率：1.56W×1@8Ω

信噪比：78dB

封装：MSOP8

描述：NS4890C属于AB类音频功放，单声道，静态电流(Iq) 6mA

说明书：点击下载

产品介绍

NS4890C 2.4W Mono Class AB audio amplifier

nsiway(纳芯威)NS4890C AB类音频功放芯片概述：

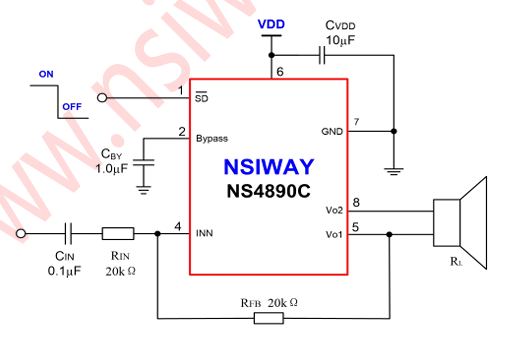

NS4890C是一款AB类桥式输出音频放大器。其应用电路简单，仅需少量外围器件。输出无需外部耦合电容、升压电容和缓冲网络，更适用于便携式系统。 NS4890C可通过控制SD引脚进入低功耗关断模式以降低功耗。放大器的电压增益可通过配置外围电阻进行调节，便于应用。 NS4890C采用MSOP8封装，额定工作温度范围为-40℃至85℃。

NS4890C AB类音频功放芯片特点：

电压范围：3.0V - 5.0V

输出功率：1.56W（负载电阻RL = 8Ω，总谐波失真加噪声THD+N = 10%）

关断模式下的漏电流：1μA（典型值）。SD引脚用于低电平控制以进入关断模式。

单位增益稳定。

外部反馈电阻和输入电阻，增益可调。

MSOP8封装。

应用领域

智能穿戴设备

行车记录仪（汽车数据记录仪）、MID、点读笔、电子狗、倒车雷达

序号	引脚名称	功能描述
1	SD（低电平有效）	当该引脚施加低电平时，器件进入关断模式
2	Bypass	旁路电容引脚，用于提供共模电压
3	NC	空脚（无内部连接）
4	INN	第一路放大器的反相输入端，接收音频输入信号
5	VO1	负输出端
6	VDD	正电源供电引脚
7	GND	电源地
8	VO2	正输出端

参数名称	参数值
输入电压 (Input Voltage)	2.8V ~ 5.5V
ESD 抗扰度 (ESD Susceptibility)	2kV-HBM（人体模型）
存储温度 (Storage Temperature)	-65℃ ~ +150℃
工作温度 (Operating Temperature)	-40℃ ~ +85℃
结温 (Junction Temperature)	150℃
引脚焊接温度（10 秒内）	260℃
热阻 θJA（结到环境）	140℃/W
热阻 θJC（结到外壳）	35℃/W
