NS4263B

产品型号：NS4263B

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3.0V-5.5V

温度范围：-40°C~+85°C

输出功率：3.1W

信噪比：85dB

封装：SOP16

描述：NS4263B属于AB/D类双模音频功率放大器 10W 10W 单声道

说明书：点击下载

产品介绍

NS4263B 3.1Wx2 双声道 AB/D 类双模音频功率放大器附加耳机模式

nsiway(纳芯威)NS4830 AB/D类音频功放芯片概述：

NS4763B是款带A类类T作式切功能，超低 EMI，无需滤波器、3W 双声道音频功放。另外，当耳机插头接入插孔时，音频功率放大恭便以单端工作模式驱动立体卢耳机。通过、个控制管脚使芯片在AB类或者D类工作模式之问切换，以匹配不同的心用环境。即生下作4D类模式NS4263B采用先进的技术，在全带宽范围内极人地降低了EMI十扰，最大限变地减少对其他部件的影响。为简化音频系统的设计，NS4263B的桥式连接扬声器放人模式及单端立本耳机放人模式都在反芯片上业现。NS4763B无需滤波器的PWM调制结构馈电阳内置方式减少了外部元件、PCB山积利系统成本。NS4263B内置过流保护和欠压保产功能，有效地你护芯片在异常工作状况下不被损坏。NS4263B提伏标准的 SOP16装。

NS4830 AB/D类音频功放芯片特点：

集成自适应 Chargo Pump 升压模块

工作电压范围:3.0V-5.5V

AB类和D类工作式切换

四种NN破式可选

线脉冲控制工作模式与关断模式

内置立体声耳机输出功能

输出功率 3.1W@Class D/Load=4ohm

THD+N=0.2%@VDD=5V/P0=1W

优异的全带宽EMI抑制能力

优异的“工电和掉电”噪声抑制

内置过流供护、欠压保护等

提供标准的 SOP16 封装

应用领域

蓝牙音箱、电脑对箱

投影仪、TC 电视、平板中脑

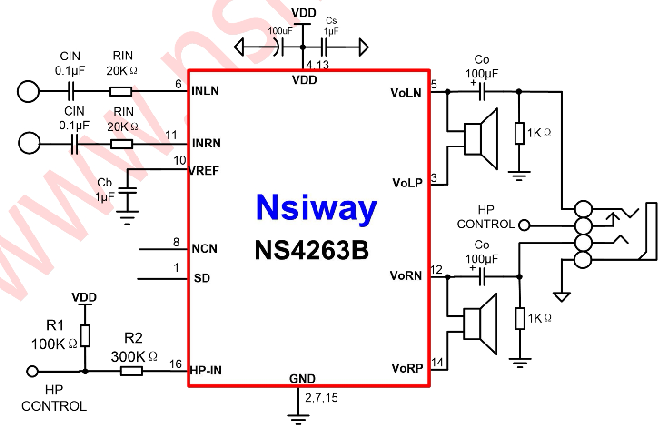

典型应用电路

NS4263B应用电路

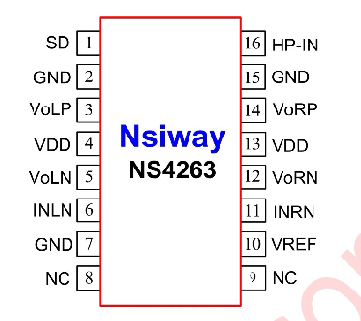

管脚配置：

编号	管脚名称	管脚描述
1	SD	关断 / AB 类 / D 类模式切换控制脚，高电平关断
2	GND	电源地
3	VoLP	左声道输出正端
4	VDD	电源输入正极
5	VoLN	左声道输出负端
6	INLN	左声道输入负端
7	GND	电源地
8	NC	空脚（无功能）
9	NC	空脚（无功能）
10	VREF	参考电压基准脚，连接 1uF 电容至 GND
11	INRN	右声道输入负端
12	VoRN	右声道输出负端
13	VDD	电源输入正极
14	VoRP	右声道输出正端
15	GND	电源地
16	HP-IN	耳机模式控制端

参数	最小值	最大值	单位
输入电压	-0.3	5.5	V
储存温度	-65	150	℃
耐 ESD 电压	—	4000	V
结温	—	150	℃
工作温度	-40	85	℃
工作电压	3	5.25	V
热阻
θJC (SOP16)	—	20	℃/W
θJA (SOP16)	—	80	℃/W
焊接温度	—	260	℃

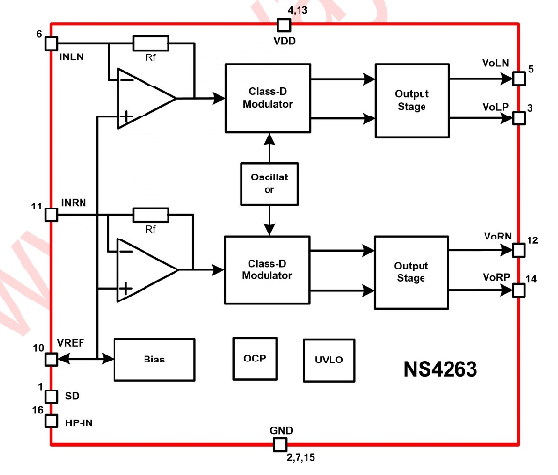

NS4263B功能框图

符号	参数	测试条件	最小值	标准值	最大值	单位
VDD	电源电压	—	3	—	5.25	V
IDD	电源静态电流	VDD=3.6V, VN=0V, No load	—	10	—	mA
		VDD=5.0V, VN=0V, No load	—	15	—	mA
ISD	关断漏电流	VSD=0V	—	1	15	μA
Vos	输出失调电压	—	—	10	40	mV
Ro	输出电阻	—	—	3	—	KΩ
PSRR	电源抑制比	217Hz	—	-80	—	dB
		20KHz	—	-72	—	dB
CMRR	共模抑制比	—	—	-70	—	dB
fSW	调制频率	VDD=3.0V to 5.25V	—	450	—	kHz
VIH	逻辑控制端高电平	—	1.6	—	—	V
VIL	逻辑控制端低电平	—	—	—	0.4	V
THI	SD 高电平时间	—	1	—	12	μs
TLO	SD 低电平时间	—	1	—	12	μs
TOFF	SD 关断时间	—	—	100	—	μs

耳机输出模式（VDD=5.0V）
表格
符号	参数	测试条件	标准值	单位
Po	输出功率	THD+N=1%, f=1KHz, RL=16Ω	110	mW
		THD+N=1%, f=1KHz, RL=32Ω	80	mW
XTALK	立体声分离度	RL=32Ω, Pc=10mW	-85	dB
THD+N	失真度	RL=16Ω/32Ω, f=1KHz, Po=10mW	0.2	%
SNR	信噪比	RL=32Ω, Pc=10mW	85	dB

外置喇叭输出模式（VDD=5.0V）
表格
符号	参数	测试条件	标准值	单位
Po	输出功率	THD=1%, f=1KHz, Class AB, RL=4Ω	2	W
		THD=1%, f=1KHz, Class AB, RL=8Ω	1.3	W
		THD=10%, f=1KHz, Class AB, RL=4Ω	2.6	W
		THD=10%, f=1KHz, Class AB, RL=8Ω	1.7	W
		THD=1%, f=1KHz, Class D, RL=4Ω	2.3	W
		THD=1%, f=1KHz, Class D, RL=8Ω	1.4	W
		THD=10%, f=1KHz, Class D, RL=4Ω	3	W
		THD=10%, f=1KHz, Class D, RL=8Ω	1.8	W
THD+N	失真度 + 噪音	f=1KHz, Class D, Po=0.5W, RL=4Ω/8Ω	0.2	%
Stereo Isolation	立体声分离度	RL=4Ω, Po=0.5W	-80	dB
SNR	信噪比	RL=4Ω, Po=0.5W	85	dB
