辉芒微FMD Writer 操作手册

安装 FMDWriter PC 软件 FMD Writer PC 端软件为免安装版，直接解压缩 FMDWriter.rar 到 PC 的任何位置；然后双击 FMDWriter.exe 运行即可。

2. 连接 FMDWriter 到 PC FMDWriter 附件包括 FMDWriter 主板，标准 TYPE AB 型 USB 线缆和 9V 1A （或 7.5V 1A）直流电源（DC 插头极性为里+外-）。

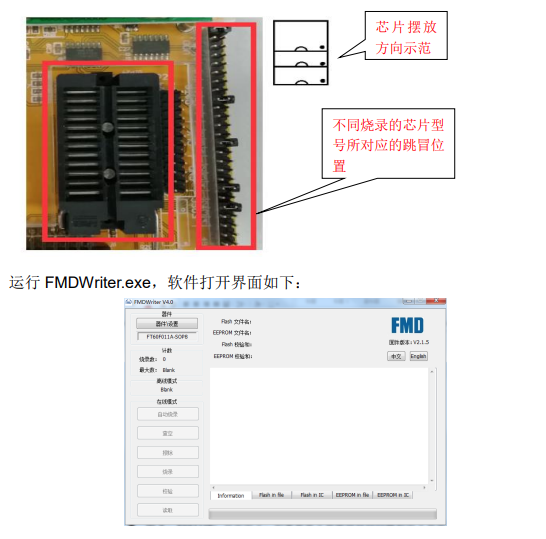

3．烧录操作 3.1 软硬件准备 FMDWriter 连接上 PC 后，装入要烧录的 IC，IC 插入方向如下图所示

3.2 烧录说明  中文、English：中英文界面切换。  器件\设置：点击 “器件\设置”，弹出所要烧录器件的选择窗：

1. 选择需要烧录的器件型号，及 Flash、EEPROM 文件;

2. 点击器件右侧的“滚码”按钮(可选)，即可配置滚码(至少先添加一种文件.hex 或.bin)，详情见“滚码”讲解。

3. 点击确定，就会自动装载所添加的文件，装载好 Flash 和 EEPROM 文件的 FMDWriter 上位机 Information 界面如下(红框处为对应的 Checksum):

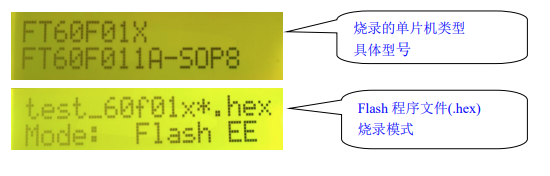

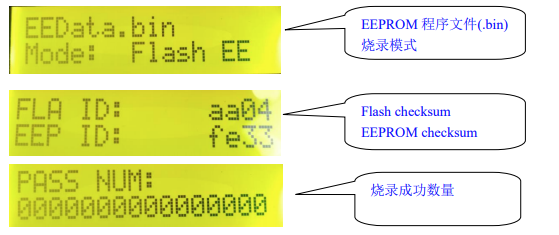

4. 装载好 Flash 和 EEPROM 文件的 FMDWriter 下位机烧录器液晶屏循环显示如下：

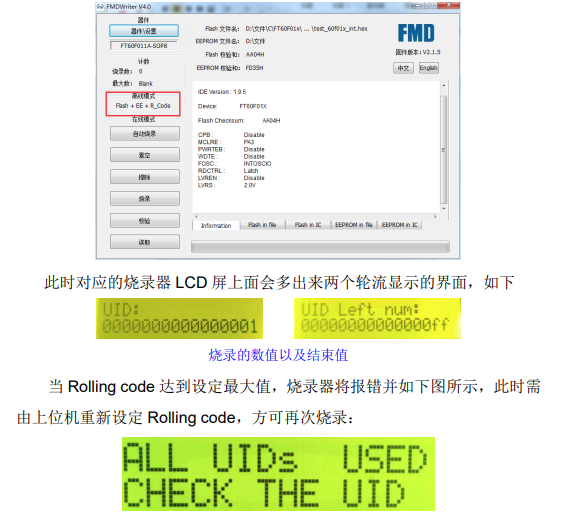

3.3 可选功能说明 3.3.1 滚码（Rolling Code）：自动滚码设置：Rolling Code 放在 EEPROM 区，点击“滚码”(至少先添加一种文件.hex 或.bin), 取消勾选"禁止滚码"，界面弹出窗如下：根据需求正确设置相关参数后，点击确定，离线模式的提示消息变为 Flash + EE + R_Code，表示 Rolling code 设置成功，如下图红框处所示：
