存储芯片基础知识

存储芯片是计算机系统中承载数据存储功能的核心组件，是保障设备数据读写、留存的基础硬件。按照存储介质的差异，存储器可划分为半导体存储器、磁表面存储器、磁芯存储器及光盘存储器四大类。其中，半导体存储器属于易失性存储设备，断电后数据会丢失；其余类型的存储介质均为非易失性存储，断电后数据可永久留存。

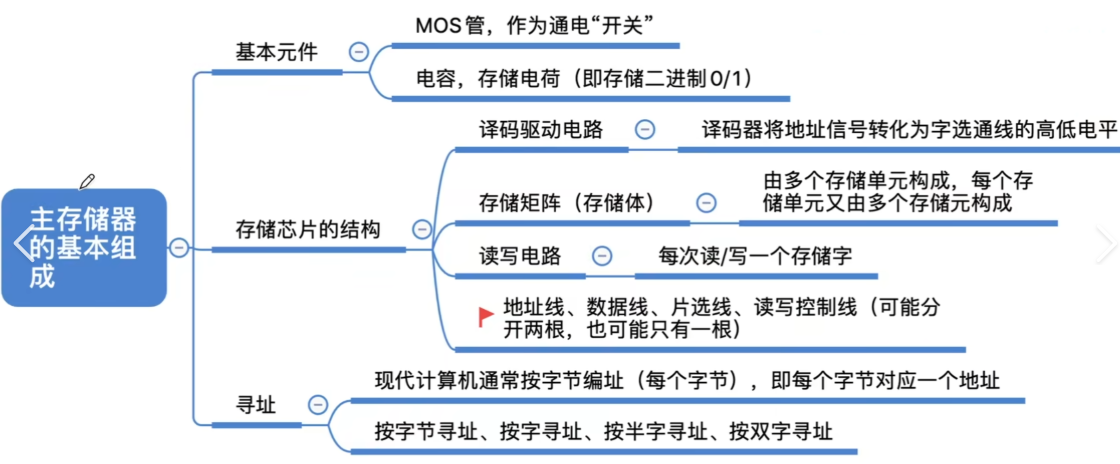

一、半导体存储芯片的基本结构

半导体存储芯片的硬件架构主要由译码驱动电路、存储矩阵、读写电路、地址线、数据线、控制线及片选线七部分构成。其中，译码驱动电路、存储矩阵、读写电路为芯片的核心功能结构，直接决定数据的存储与读写能力；地址线与数据线主要负责建立CPU、外部设备与存储芯片之间的数据传输通道。

1. 译码驱动电路

译码驱动电路的核心功能是根据输入的地址信号，精准定位并选中对应的存储单元，为数据的读取和写入操作提供寻址支撑。该电路包含两种主流译码驱动方式，分别为线选法和重合法。其中，线选法结构简单，适配小容量存储器；重合法寻址效率更高、资源利用率更优，多用于大容量存储器。

2. 存储矩阵

存储矩阵是半导体存储芯片的核心存储载体，所有二进制0/1数据代码均存储于此。其布局形式分为线性数组和二维数组两种，适配不同容量的存储场景。线性数组结构简单，主要应用于小容量存储器；二维数组布局规整、存储密度高，是大容量存储器的主流布局方式。

3. 读写电路

读写电路是控制数据读写操作的执行单元，可根据控制信号切换芯片的工作状态，完成数据写入或读取。芯片通过读写控制线区分操作类型，硬件设计分为两种形式：单控制线模式，仅通过WE线实现读写切换；双控制线模式，依托WE线和OE线配合工作，分别管控写入与读取操作，控制逻辑更精准。

4. 地址线和数据线

地址线为单向传输线路，信号由CPU或I/O设备控制器单向输送至存储器，主要用于传输存储单元地址信息。数据线为双向传输线路，支持存储器与CPU、外部设备之间的数据双向交互。地址线与数据线的数量直接决定存储芯片的寻址范围和数据传输能力，是界定芯片存储容量的核心参数。

5. 片选线

片选线用于精准选中指定存储芯片的工作单元，实现多芯片系统的分时工作。片选线采用低电平有效机制，低电平状态下对应芯片被激活、可正常工作，高电平状态下芯片处于休眠无效状态。该设计可有效规避多芯片信号冲突，确保同一时间仅有目标存储芯片投入工作，保障数据读写的准确性。

二、存储芯片的类型

按照数据存取特性划分，存储芯片主要分为随机存取存储器（RAM）和只读存储器（ROM）两大类，两类芯片的性能、功能和应用场景差异显著。

随机存取存储器（RAM）可随机读写数据，读写速度高效，主要用于设备运行时的临时数据存储，属于易失性存储。其包含两种核心类型：静态RAM（SRAM）读写速度极快、稳定性强，但电路结构复杂、集成度较低，成本偏高；动态RAM（DRAM）集成度高、存储容量大、成本更低，读写速度略逊于SRAM，是主流的大容量临时存储芯片。

只读存储器（ROM）的数据一经写入后，常态下仅可读取、无法随意改写，断电后数据不丢失，属于非易失性存储，主要用于存储设备固件、系统程序等固定数据。根据可编程和擦写能力，可分为五类：掩模ROM（MROM）、一次可编程ROM（PROM）、可擦除可编程ROM（EPROM）、带电可擦除可编程ROM（EEPROM）以及闪速存储器（Flash Memory），擦写灵活性和实用性逐级提升。

三、存储器与CPU的连接

存储器与CPU通过三类核心线路完成硬件连接与数据交互，分别为地址线、数据线和控制线，三类线路分工明确、协同工作。其中，地址线用于传输存储单元地址信息，实现CPU精准寻址；数据线用于双向传输存储数据，完成数据交互；控制线负责传递读写控制信号，切换存储器工作模式。

在硬件连接中，片选线的精准连接是保障CPU与存储芯片稳定、正常工作的关键。通过片选线的电平控制，可实现多存储芯片的有序调度，避免信号干扰，保障整个存储系统高效、精准运行。
