Flash存储器技术原理、分类及应用详解

一、概述

Flash存储器（闪存）是目前电子行业最主流的非易失性半导体存储器件，核心特性为断电不丢数据、体积小、功耗低、耐震动、寿命长、集成度高。相比传统ROM、EPROM、EEPROM，Flash支持大规模反复擦写，同时兼具高可靠性与低成本，广泛用于嵌入式系统、智能硬件、工控设备、移动存储、固态硬盘、手机存储等几乎所有电子设备，是现代数字存储体系的基础核心器件。

二、核心工作原理

Flash 的最小存储单元为浮栅场效应晶体管（Floating‑Gate MOS）。与普通MOS管相比，它多了一层被氧化层完全绝缘包裹的浮置栅极，该栅极可以长期捕获、储存电子，无需供电即可保存数据，这是闪存实现非易失存储的物理基础。

数据状态定义行业统一标准：

- 浮栅带有电子（电荷）→ 存储 0

- 浮栅无多余电子 → 存储 1

Flash 所有读写擦操作均依靠高压电场改变浮栅电子数量实现：

- 读取：检测晶体管导通电流大小，判断浮栅电荷状态，读出 0/1 数据，无电荷损耗

- 写入（编程）：通过高压将电子注入浮栅，改变阈值电压，完成置0操作

- 擦除：反向高压将浮栅电子抽出，恢复无电荷状态，统一置1

关键特性：Flash 只能按页/字节写入、必须按块擦除，无法单字节擦除，因此系统需要专门的存储管理算法。

三、两大核心架构：NOR Flash / NAND Flash

根据存储阵列结构、寻址方式与应用定位，闪存分为 NOR Flash 和 NAND Flash 两大类，二者分工明确、不可替代。

1. NOR Flash（代码闪存）

NOR 架构存储单元并联排布、独立寻址，支持随机快速读取，CPU可直接在闪存内运行程序（XIP 就地执行），无需搬运到内存，是嵌入式固件存储的首选。

核心特点：

- 随机读取速度极快、寻址灵活、稳定性极高

- 擦写速度慢、存储密度低、单位成本偏高

- 坏块极少、无需复杂纠错算法

物理机制：写入采用热电子注入，擦除采用F‑N隧道效应。

典型应用：单片机程序、设备固件、开机Boot、BIOS、配置参数、路由器、家电工控、物联网模块（常见SPI/QPI 1/2/4IO Flash）。

2. NAND Flash（数据闪存）

NAND 架构存储单元串联堆叠，密度极高、容量大、成本低，以页为单位读写、块为单位擦除，适合大批量连续数据存储，不支持XIP就地执行。

核心特点：

- 写入、擦除速度远快于NOR，吞吐量大

- 存储密度极高，适合大容量产品

- 天生存在坏块，必须搭配 ECC 纠错、坏块管理、磨损均衡算法

物理机制：写入、擦除均采用 F‑N 隧道效应。

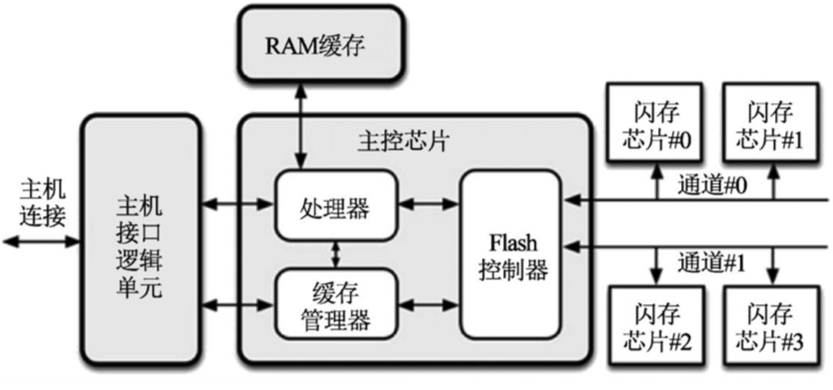

典型应用：SSD固态硬盘、手机UFS、平板eMMC、U盘、TF卡、存储阵列、高清录像设备。

四、按存储单元密度分类（SLC/MLC/TLC/QLC）

根据单个存储单元保存的比特位数，NAND Flash 分为四类，性能、寿命、成本逐级取舍：

- SLC（1位/单元）：寿命最长（10万次+）、速度最快、可靠性最高、价格最贵，用于军工、车载、工控、服务器。

- MLC（2位/单元）：容量与寿命均衡，曾用于高端SSD，目前逐步淘汰。

- TLC（3位/单元）：当前市场主流，容量、成本、寿命平衡，广泛用于消费级SSD、手机存储。

- QLC（4位/单元）：容量最大、成本最低、寿命最短，用于超大容量民用存储。

五、2D 与 3D Flash 技术演进

传统 2D NAND 依靠缩小工艺提升容量，受物理极限限制，15nm以下漏电严重、可靠性下降。3D NAND 通过垂直堆叠存储层（128层、176层、232层），突破平面工艺限制，大幅提升容量、降低单位成本、提升耐压与稳定性，是当前大容量存储的主流升级方向。

六、读写擦工作机制对比

- 读取：纯电压检测，无损耗，速度最快

- 写入：NOR热电子注入、NAND隧道注入，速度中等

- 擦除：统一隧道放电，速度最慢，且必须整块擦除

七、应用场景

NOR Flash：小容量、高可靠、存程序、存固件、需随机读取的嵌入式场景。

NAND Flash：大容量、高速吞吐、存图片视频系统数据的消费与服务器存储场景。

八、总结

Flash存储器依托浮栅电荷存储原理实现非易失存储，通过NOR与NAND两大架构分工覆盖代码存储与数据存储场景。随着3D堆叠工艺与TLC/QLC技术迭代，闪存持续向着更大容量、更低成本、更高集成度发展，是现代智能电子、大数据、固态存储产业的核心基石。
