为什么 NAND Flash 需要坏块管理，而 NOR Flash 一般不需要？

NOR Flash 与 NAND Flash 属于两类闪存架构，二者在存储单元拓扑、耐久特性、差错处理方式上存在显著区别，这也决定了坏块管理机制的差异。

NOR Flash 的存储单元采用并联结构，各单元分别连接字线与源线，支持随机地址读取，读取速度优异，多用于固件、程序代码等可直接运行代码的存储场景。NOR Flash 的擦写耐久一般约 10 万次 / 块。芯片出厂时就内置冗余比特，当单个存储单元失效时，硬件可利用冗余比特做单元替换，以此保障数据可靠。

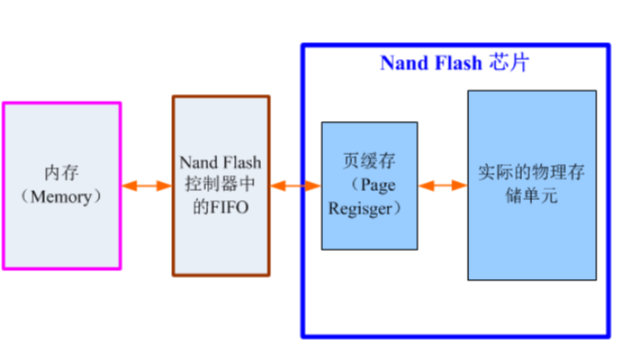

与之相对，NAND Flash 存储单元为串联结构，单元之间首尾串接。该架构优势在于芯片面积利用率高、擦写效率高，主打大容量数据存储，擦写耐久最高可达百万次 / 块。但 NAND Flash 在晶圆制造阶段就可能产生出厂坏块，使用中也会因物理衰减、电压波动、环境影响等新增坏块。因此 NAND Flash 必须配套完整的坏块管理体系，包含上电扫描、运行状态监测、ECC 纠错、磨损均衡等机制，保障数据安全与设备稳定运行。

补充概念：坏块这个概念本身就是围绕 NAND Flash 定义的。NAND 的最小擦除单位是 Block；只要块内任意存储单元擦除校验报错，整个 Block 就会被标记为坏块，后续不再使用。

NOR Flash 的最小擦除单元可以是 Sector（扇区），差错处理逻辑和 NAND 完全不同，不会把一整个 Block 标记禁用。**并不是 NOR Flash 永远不会出现存储单元失效，只是失效单元不按 “坏块” 的方式管理。**

存储单元失效分为两大类：出厂固有缺陷（所有 Flash 都存在）、使用过程中产生的失效。

串联架构的 NAND 阵列，单元之间耦合度高，容易受到相邻单元干扰，使用中出错概率更高；而 NOR 单元互相独立，单元间干扰更小。

NAND Flash 标准坏块管理流程：

1. 出厂阶段：检测并标记出厂固有坏块；

2. 运行阶段：依靠 ECC 校验检测、纠正比特错误，识别劣化块；

3. 坏块处置：调用预留备用块替换坏块，同步更新地址映射表，规避对坏块的访问；

4. 磨损均衡：调度算法把擦写压力均匀分散到各个块，避免局部快速老化，延长整体寿命。

NOR Flash 之所以不需要上层软件做复杂坏块管理，核心原因是并联架构搭配片内冗余比特机制，单元失效在芯片硬件层面就完成替换，对外屏蔽了故障细节。很多资料说 NOR “没有坏块” 是简化说法，本质是它不暴露坏块给主控 / 应用层，不需要外部实现坏块管理。

SD NAND 的坏块管理机制

SD NAND（贴片式 TF 卡）属于基于 NAND Flash 的封装产品，对外提供标准 SDIO 接口。芯片内置独立控制器与固件，对外呈现简单易用、高性能、高可靠的存储介质，非常适合对体积、功耗、集成度要求严苛的方案。

SD NAND 内部已经集成全套坏块管理，用户主控无需额外开发相关算法。以 MK 米客方德 SD NAND 为例，其内置高性能控制器搭载成熟高效的坏块管理固件，在保障存储可靠性与耐久寿命的同时，依靠智能调度算法优化读写性能，广泛用于物联网、车载、工业控制、医疗设备等场景。
