eMMC芯片简介

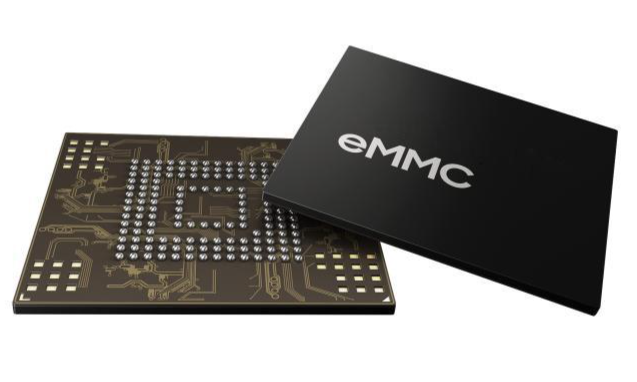

eMMC是一体化嵌入式存储解决方案,将 NAND 闪存与闪存控制器集成在单颗 BGA 封装芯片内,既完成数据存储,又接管闪存底层管理工作,极大简化终端产品的存储硬件与软件设计,广泛应用于各类嵌入式设备。

核心功能
1. 数据存储与闪存管理
eMMC 内部集成 NAND Flash 存储阵列与专用闪存控制器,用来存放系统固件、应用程序以及用户业务数据。控制器自主完成**坏块管理、磨损均衡、ECC 错误校验**等底层操作,屏蔽 NAND 闪存复杂的物理特性,保障数据读写可靠性,同时有效延长闪存使用寿命。
2. 降低产品开发难度
NAND 闪存不同厂商之间存在兼容性差异;eMMC 把存储介质和控制器封装为一颗 BGA 芯片,设备主控端无需开发复杂的闪存管理逻辑,只需要调用标准 eMMC 接口,就可以完成存储读写。有效降低硬件、软件研发成本,缩短产品的开发周期,加快上市节奏。
3. 支持系统上电启动
芯片内置独立的**Boot 启动分区**,设备上电之后,SOC 可以直接读取 Boot 分区内的引导程序,加载至片内 SRAM 运行,实现系统启动,等效于 PC 端硬盘的启动功能,是嵌入式设备常用的启动介质。
4. 安全分区存储敏感信息
搭载 RPMB(防重放保护存储块)安全分区,依靠 HMAC‑SHA256 加密算法与写计数器机制,抵御数据篡改攻击,专门存放指纹、支付密钥等高安全等级的隐私数据,保障重要信息安全。
5. 丰富接口模式,兼顾性能与稳定性
支持 3.3V、1.8V、1.2V 多档 IO 供电;具备 SDR、DDR、HS200、HS400 多种传输模式,最高理论带宽可达 400MB/s。芯片内部集成缓存机制提升读写效率,通信链路引入 CRC 校验,保障高速传输过程的数据完整性。
主要应用场景
1. 消费类电子:早期智能手机、平板、智能穿戴设备,BGA 封装占用 PCB 面积小,适配小型化产品设计。
2. 工业与车载设备:工控主板、车载终端等嵌入式装置,对存储稳定性、寿命有较高要求。
总结
eMMC不只是一块简单的非易失性存储介质,凭借片内集成控制器,把闪存管理、性能调优、安全防护全部封装在芯片内部,大幅降低整机设计门槛,是移动与嵌入式领域非常成熟、应用广泛的存储方案。像旺宏EMMC就有个容量的,2GB、4GB、8GB、16GB等,后续还会扩产更大的容量。
