nor flash和nand flash的区别与优缺点

NOR Flash 优势在于随机读取，多用于程序代码存储；NAND Flash 主打大容量数据存储，拥有优异的高速写入能力，二者核心差异如下：

存储结构与访问方式

NOR Flash

存储单元独立连接字线与位线，支持按字节随机访问，接口特性接近 SRAM，支持XIP 原地执行（eXecute In Place），芯片内可直接运行代码，非常适合存放启动程序与固件。

NAND Flash

存储单元采用串联结构，读取目标单元时，通路内所有串联单元需要同步导通。以页为单位读写、块为单位擦除，不支持字节级随机访问；单元阵列占用面积更小，存储密度更高，主打大容量数据存储。

读写擦除性能

NOR Flash：读取速度优异，但写入速度偏慢；擦除块尺寸大（64‑128KB），擦除耗时较长（约 5s），可擦写循环次数相对有限。

NAND Flash：读取性能略逊于 NOR，写入速度更快；擦除块尺寸更小（8‑32KB），擦除耗时短（约 4ms），可擦写次数更高，适配高频写入场景。

容量与成本

NOR Flash：芯片版图占用开销大，主流容量多为几兆至几十兆级别，单位存储成本偏高。

NAND Flash：阵列结构紧凑，可实现 3D 堆叠工艺，容量最高可达 TB 级别，单位成本低廉，大量应用于 SSD、U 盘、TF/SD 卡等大容量存储产品。

写入工作机制

Flash 器件通用规则：**必须先擦除，后写入**。存储单元仅能把逻辑 1 改写为 0；想要恢复逻辑 1，需要执行擦除操作。

NOR Flash：采用**热电子注入**完成浮栅电荷注入，写入效率较低。

NAND Flash：依靠**Fowler‑Nordheim（F‑N）隧穿效应**实现浮栅充电，写入效率更高。

典型应用场景

NOR Flash：存储 Boot 启动代码、嵌入式固件、BIOS 等，适配需要随机访问、XIP 原地执行代码的场景。

NAND Flash：面向大容量数据存储，常见于 SSD、U 盘、TF/SD 存储卡、影像设备、便携播放器，在嵌入式设备中也得到大规模使用。

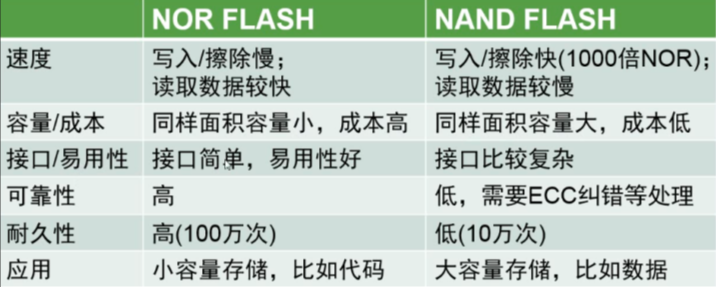

NOR Flash跟NAND Flash优缺点汇总表

选型小结：程序、固件存储优先选用 NOR Flash；大容量业务数据存储优先选用 NAND Flash。
