常见的芯片封装类型

芯片封装是集成电路的外壳，它不仅保护芯片免受物理损害，还提供必要的电气连接，使芯片能够与外部电路通信。随着技术的发展，芯片封装经历了多种变化，以适应不同的应用需求和制造技术。

常见的芯片封装类型

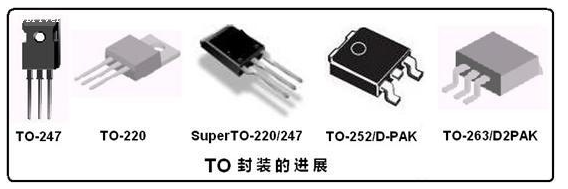

TO封装（Transistor Outline）

TO封装是最早的封装类型之一，主要用于晶体管。这种封装类型的特点是结构简单，但随着技术的发展，它的应用范围已经有所减少。

DIP封装（Double In-line Package）

DIP封装是双列直插式封装，是电子学习中最常接触的封装类型。它适合于初学者使用，因为它的芯片面积大，易于焊接。然而，DIP封装在插拔过程中容易损坏，且可靠性较差，不适合高速电路。

SOP封装（Small Outline Package）

SOP封装是小外形封装，是表面贴装技术中最常见的封装类型。它的引脚从封装两侧引出，呈L字形。SOP封装的优点包括封装操作方便、可靠性高，是目前主流封装方式之一。

QFP封装（Quad Flat Package）

QFP封装是小型方块平面封装，其特点是在芯片四周都带有针脚。QFP封装的变体包括TQFP（薄塑封四角扁平封装）和PQFP（塑封四角扁平封装），它们都能有效利用空间，降低对印刷电路板空间的要求。

PLCC封装（Plastic Leaded Chip Carrier）

PLCC封装是塑封J引线芯片封装，其外形呈正方形，尺寸比DIP封装小，适合用表面安装技术在PCB上安装布线。

BGA封装（Ball Grid Array Package）

BGA封装是球栅阵列封装，具有更小的体积、更好的散热性和电性能。BGA封装技术使每平方英寸的存储量有了很大提升，采用BGA封装技术的内存产品在相同容量下，体积只有TSOP封装的三分之一。

CSP封装

CSP封装是面积最小、厚度最小的封装类型，在相同尺寸的各类封装中，CSP的输入/输出端数可以做得更多。这个封装经常在内存芯片的封装中出现。

封装类型的选择

在选择芯片封装类型时，需要考虑多个因素，包括芯片的应用、制造工艺、成本和性能要求。不同的封装类型有其各自的优缺点，设计者需要根据具体的应用场景来选择最合适的封装类型。

例如，对于需要高密度布线的应用，BGA封装可能是一个好选择，因为它可以提供更多的I/O端口，同时占用较小的PCB空间。而对于初学者或者低成本项目，DIP封装可能更合适，因为它易于焊接和处理。

总的来说，芯片封装的选择是一个复杂的决策过程，涉及到技术、经济和性能的多个方面。随着技术的不断进步，新的封装类型也在不断出现，为设计者提供了更多的选择。
