SPI NAND FLASH和SD NAND FLASH区别

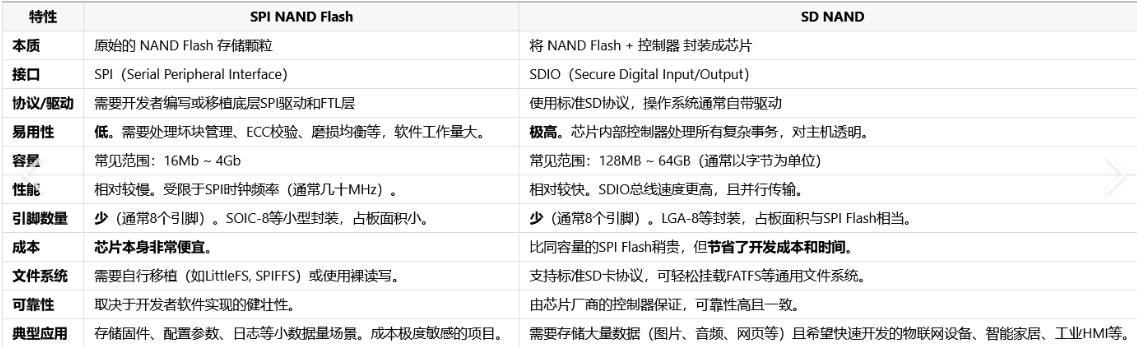

SPI NAND FLASH与 SD NAND FLASH核心区别

SPI NAND 和 SD NAND 虽然同属 NAND 闪存，但核心差异集中在闪存控制器能力、接口协议、底层存储管理权责上，直接决定开发工作量、系统稳定性与适用场景。

一、闪存控制器（FLASH Controller）能力

SD NAND：集成完整的闪存控制器，内部自带 FTL 闪存转换层，自动完成坏块管理、ECC 错误校验纠错、磨损均衡、垃圾回收全套机制，NAND 闪存的底层缺陷全部由芯片内部处理，上层开发者无需介入底层管理逻辑。

SPI NAND：控制器功能精简，大多仅提供基础硬件 ECC 纠错能力；坏块识别替换、磨损均衡、垃圾回收等工作全部交由外部主控（MCU/CPU）完成，芯片本身不做自动化处理。

二、接口协议与访问方式

SD NAND：对外为标准 SD 接口，支持两种工作模式：高速 SDIO 多数据线模式、低速 SPI 兼容模式；即便运行在 SPI 模式下，执行的仍是 SD 协议命令集。主控可直接复用系统现成 SD 驱动，以**逻辑扇区地址**访问存储空间，不用关心物理存储位置。

SPI NAND：物理层为标准 SPI 总线（CLK/MOSI/MISO/CS 四根信号线），使用 NAND 闪存专属指令，例如页读取、块擦除、读取 ECC 状态。主控需要按照手册编写专用驱动，直接操作**物理块、物理页地址，和 SD 协议驱动无法直接通用。

三、开发便捷性

SD NAND：接近 “即插即用”，软件开发量小，适配各类 MCU，大幅缩短项目研发周期，对工程师存储底层知识要求低。

SPI NAND：开发复杂度高，需要移植或自研 NAND 管理中间件，主控软件需要处理坏块标记、地址映射、擦写均衡等逻辑；优势是 BOM 成本具备优势，但会增加软件开发、后期维护的风险与工作量。

四、典型应用场景

SD NAND：适合开发周期紧张、主控资源有限、追求运行可靠性的设备，广泛用于工业采集终端、车载 T‑BOX、智能穿戴、HMI、储能设备、记录仪等场景。

SPI NAND：更适合运行 Linux/RTOS、具备成熟 NAND 软件栈、有专职底层开发人员，且对成本高度敏感的项目，多用于物联网终端、蓝牙设备、小型路由器、简单传感器数据记录等产品。

总结

SD NAND = NAND 颗粒 + 完整 FTL 控制器 + SD 协议接口

优势：上手简单、可靠性高，把存储复杂逻辑封装在芯片内部，主打快速落地。

SPI NAND = NAND 颗粒 + 简易控制器 + SPI 接口

优势：接口简单、物料成本更低；代价是把坏块、磨损均衡等存储管理压力转移给主控软件，研发投入更高。

实际选型，综合权衡开发人力、项目周期、BOM 成本、设备可靠性等级来确定方案。这里推荐台湾盟鑫微 SD NAND FLASH
