NAND Flash为什么会有坏块？坏块通常怎么标记和管理？

NAND Flash 的坏块主要分为两类：一类是出厂固有缺陷形成的坏块，另一类是器件使用过程中因单元磨损引发的位翻转、操作错误进而产生的坏块。

坏块分类

固有坏块（Factory Bad Block）

NAND Flash 在出厂时就可能存在部分无法正常使用的块。这类坏块由生产工艺缺陷、晶圆物理损伤造成，原厂在测试阶段会提前识别并标记为不可使用。

使用坏块（Worn-out Bad Block）

器件投入使用后，随着擦写、读写循环次数不断累积，部分存储块会发生故障，丧失正常的数据存储能力。常见诱因如下：

- 位翻转（Bit Flip）：存储单元电压漂移或外界干扰，造成存储比特异常翻转，1 变为 0 或 0 变为 1；

- 编程干扰（Program-Disturb Errors）：对某一页执行写入操作时，相邻页的比特被意外改写；

- 读取干扰（Read-Disturb Errors）：高频反复读取某一页，造成该页或邻近页比特发生永久性异常；

- 擦除 / 编程失败（Block Erase / Page Program Fail）：块擦除或页编程操作执行失败，该块无法再次写入数据。

NAND Flash 与 NOR Flash 的差异

NAND Flash 的存储单元采用串联架构，更容易受到相邻存储单元之间的干扰，坏块出现概率更高；NOR Flash 的存储单元相互独立，出错概率更低，一般仅依靠冗余比特做纠错，不会将整个块标记为坏块。

坏块管理机制

为保障数据可靠性，NAND Flash 需要配套完善的坏块管理策略：

1. 坏块标记：出厂检测或运行过程中识别到坏块后，在冗余区（Spare Area）或坏块表（BBT）中将该块标记为禁用；

2. ECC 错误校正：检测并修复位翻转等数据错误；

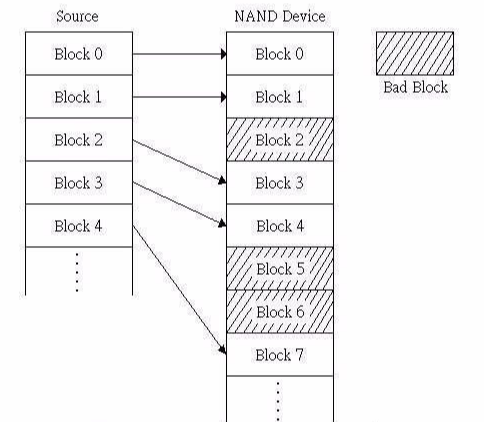

3. 备用块替换：调用预留的健康块接管坏块，同步更新地址映射表；

4. 磨损均衡（Wear Leveling）：将擦写操作均匀分散到各个存储块，避免局部块过度损耗，延长 Flash 整体寿命。

依靠以上机制，NAND Flash 即便存在坏块，依然可以保障数据可靠存储与系统稳定运行。
