KH25L25645G

KH25L25645G  产品说明书

DTR、QPI、挂起/恢复、突发读取、高级保护、安全OTP、H/W重置、唯一ID

.FEATURES

一般信息

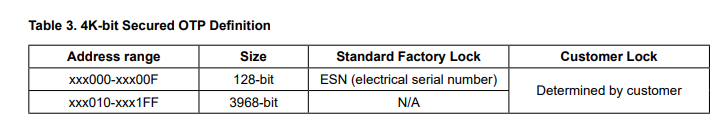

额外的4K位安全动态口令

支持串行外设接口-模式0和

-功能唯一标识符

模式3

-工厂锁可识别，客户锁-

单电源运行

有能力的

-2.7至3.6伏，用于读取、擦除和编程操作

。

命令重置

版本

编程/擦除暂停和恢复操作

268,435,456 x 1位结构

电子身份识别

或134,217,728 x 2位(两个I/O模式)结构

-JEDEC 1字节制造商ID和2字节去噪

或67,108,864 x 4位(四个I/O模式)结构

副ID

协议支持

-res命令用于1字节设备ID

-单I/O、双I/O和四I/O

-1字节制造商ID和REMS命令

从-1V到Vcc+1V，闭锁保护至100 mA

1字节设备ID

低VCC写入抑制范围为1.5V至2.5V

支持可发现的串口闪存参数

SPI模式的快速读取

(SFDP)模式

-支持高达133 MHz的时钟频率

协议

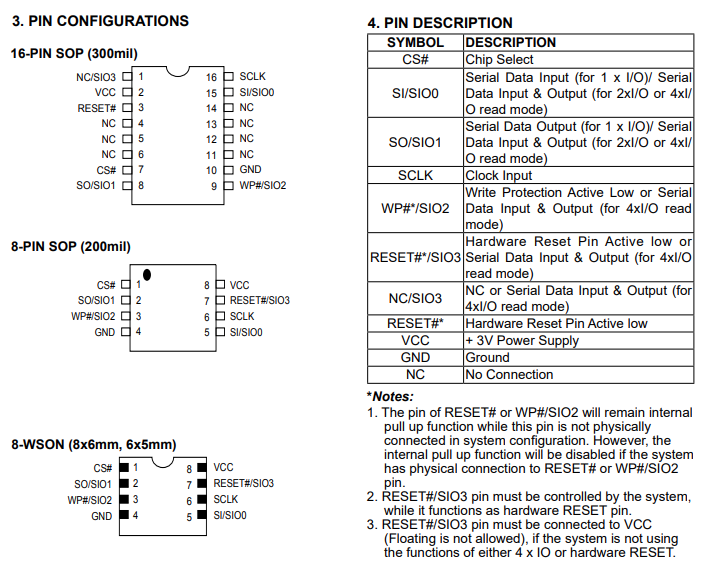

硬件功能

-支持快速读取、2READ、DREAD、4READ、

SCLK输入

QREAD说明

-串口时钟输入

-支持DTR(双倍传输速率)模式

SI/SiO 0

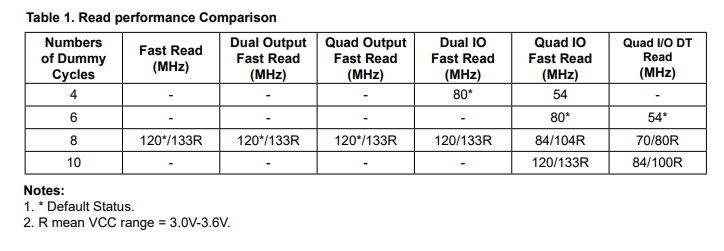

-可配置虚拟周期数以实现快速读取

-用于以下用途的串行数据输入或串行数据输入/输出

运营

2个1/O读取模式和4个I/O读取模式

支持性能增强模式-XIP

SO/SI01

(就地执行)

-串行数据输出或串行数据输入/输出

提供四路外设接口(QPI)

对于2个I/O读取模式和4个I/O读取模式

等于4K字节的扇区，或等于32K的块

WP#/SiO_2

字节或64K字节

-硬件写保护或串行数据输入/

-任何块都可以单独擦除

4个I/O读取模式的输出

编程：

重置#/SiO_3

-256字节页面缓冲区

-硬件重置引脚或串行数据输入/输出

-四输入输出页面程序(4PP)以增强

对于4个I/O读取模式

程序性能

重置编号

典型的100,000个擦除/编程周期

-硬件重置引脚

20年数据保留

NC/SiO_3

-4没有连接或串行数据输入/输出

软件功能

XI/O读取模式

输入数据格式

包装

-1字节命令代码

-16针SOP(300mil)

高级安全功能

-8针SOP(200密耳)

-数据块锁保护

-8平台WSON(8x6 mm、6x5 mm)

BPO-BP3和T/B状态位定义

-所有设备均符合RoHS和Halo-

要保护以防止编程和擦除区域

无代服务

使用说明

-个别扇区保护功能(实心保护)

2.概述

KH25L25645G是256Mb位串行NOR闪存，内部配置为33554432 x8

在两个或四个I/O模式下，该结构变为134217728位x2或67108864位x4。

KH25L25645G具有串行外围接口和软件协议，允许在简单的3线上操作

总线，而它处于单I/O模式。三个总线信号是时钟输入（SCLK）、串行数据输入（SIl）和

串行数据输出（SO）。通过CS#输入启用对设备的串行访问。

当它处于双I/O读取模式时，SI引脚和SO引脚变为Sl00引脚和SiO1引脚，用于地址/虚拟位

输入和数据输出。当它处于四个I/O读取模式时，SI引脚、SO引脚、WP#和RESET#引脚（8引脚的

封装）变为SIO0引脚、SIO1引脚、SIO2引脚和SIO3引脚，用于地址/虚拟位输入和数据输出。

KH25L25645G MXSMIO°（串行多I/O）在整个芯片上提供顺序读取操作。

发出编程/擦除命令后，自动编程/擦除算法，用于编程/擦除和验证

将执行指定的页面或扇区/块位置。程序命令按字节或页（256）执行

以字节为基础或以字为基础。擦除命令在4K字节扇区、32K字节块或64K字节块上执行，或

整个芯片基础。

为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态已读取

可以发出命令以通过WiPbit检测编程或擦除操作的完成状态。

高级安全功能增强了保护和安全功能，请参阅安全功能部分

更多细节。

当设备未运行且CS#为高时，它将进入待机模式。

KH25L25645G采用Macronix专有的存储单元，即使在

100000个编程和擦除周期。
