KH25L128356M2I02

KH25L128356

3V,128M-BIT [x 1/x 2/x 4]

CMOS MXSMIO (SERIAL MULTI I/O)

FLASH MEMORY

Key Features

· Protocol Support - Single I/O, Dual I/O and Quad I/O

· Quad Peripheral Interface (QPI) available

Supports clock frequency up to 133MHz

· Program/Erase Suspend and Resume

· Additional 8K-bit secured OTP

1.特点

上将

命令重置

支持串行外围接口模式0和

编程/擦除暂停和恢复操作

模式3

电子识别

单电源操作

-JEDEC 1字节制造商ID和2字节设备

-2.7至3.6伏用于读取、擦除和编程

身份证件

活动

-1字节设备ID的RES命令

134217728 x 1位结构

-REMS命令，用于1字节制造商ID和

或67108864 x 2位（双I/O模式）结构

1字节设备ID

或33554432 x 4位（四I/O模式）结构

支持串行闪存可发现参数

协议支持

（SFDP）模式

-单I/O、双I/O和四I/O

从1V到Vcc+1V的100mA锁存保护

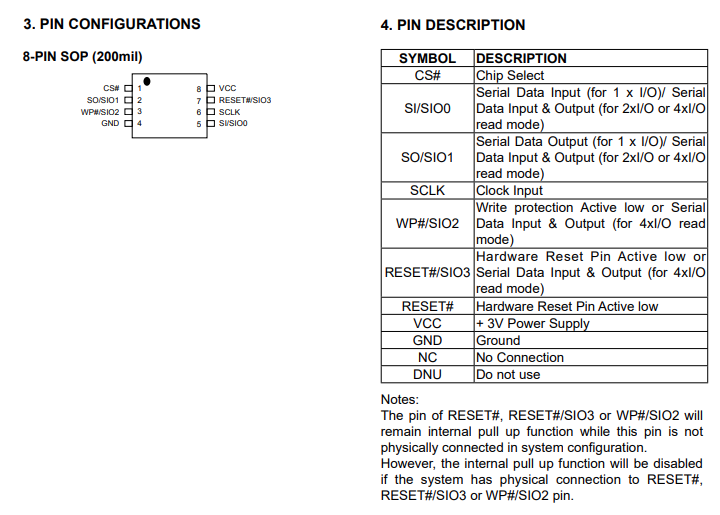

硬件功能

支持性能增强模式-XIP

SCLK输入

SPI模式的快速读取

-串行时钟输入

-支持所有时钟频率高达133MHz

硅/二氧化硅

协议

-串行数据输入或串行数据输入/输出2

-支持快速读取、2读、DREAD、4读、，

x I/O读取模式和4x I/O读取模式

QREAD指令。

SO/SI01

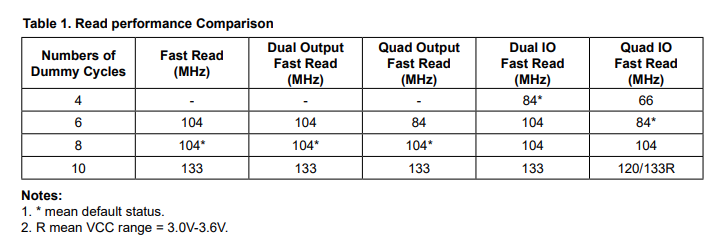

-可配置的虚拟循环数，用于快速读取

-串行数据输出或串行数据输入/输出

行动

2 x I/O读取模式和4 x I/O读取方式

四外设接口（QPI）可用

WP#/SIO2

相等扇区，每个扇区4K字节，或相等块

-硬件写保护或串行数据输入/输出-

每个32K字节或等于64K字节的块

设置为4 x I/O读取模式

每个

RESET#（16针封装）

-任何块都可以单独擦除

-硬件复位引脚

编程：

重置#/SIO3

-256字节页面缓冲区

-硬件复位引脚或4路串行输入输出

-四输入/输出页面程序（4PP）增强

x I/O读取模式

程序性能

包裹

典型的100000次擦除/编程周期

-8针SOP（200mil）

20年数据保留

-所有设备均符合RoHS和卤素标准-

软件功能

自由的

输入数据格式

-1字节命令代码

高级安全功能

-闭锁保护

BPO-BP3和T/B状态位定义了

要防止编程和擦除的区域

说明书

-先进的扇区保护功能（Solid Protect）

额外的8K位安全OTP

-具有唯一标识符

-工厂锁定可识别，客户可锁定

2.概述

KH25L128356是128Mb位串行NOR闪存，内部配置为16777216 x 8。当它是

在两个或四个I/O模式下，该结构变为67108864位x2或33554432位x4。KH25L128356的特点

串行外围接口和软件协议，允许在单个I/O中在简单的3线总线上运行

模式。三个总线信号是时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。电视连续剧

通过CS#输入启用对设备的访问。

当它处于双I/O读取模式时，SI引脚和SO引脚变为SiO0引脚和SIO1引脚，用于地址/虚拟位-

输入和数据输出。当它处于四个I/O读取模式时，SI引脚、SO引脚、WP#和RESET#引脚（8引脚包的）-

ages）变为SIO0引脚、SIO1引脚、SIO2引脚和SIO3引脚，用于地址/虚拟位输入和数据输出。

KH25L128356 MXSMIO°（串行多I/O）在整个芯片上提供顺序读取操作。

发出编程/擦除命令后，自动编程/擦除算法对特定对象进行编程/擦除和验证-

将执行fied页面或扇区/块位置。程序命令按字节或页（256）执行

以字节为基础或以字为基础。擦除命令在4K字节扇区、32K字节块或64K字节块上执行，或

整个芯片基础。

为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态已读取

可以发出命令以通过WiPbit检测编程或擦除操作的完成状态。

高级安全功能增强了保护和安全功能，请参阅安全功能部分

更多细节。

当设备未运行且CS#为高时，它将保持待机模式。

KH25L128356采用Macronix专有的存储单元，即使在

100000个编程和擦除周期。
