KH25U12832F 1.8V,128M-BIT[x 1/x 2/x 4] CMOS MXSMIO(SERIAL MULTI IV/O) FLASH MEMORY

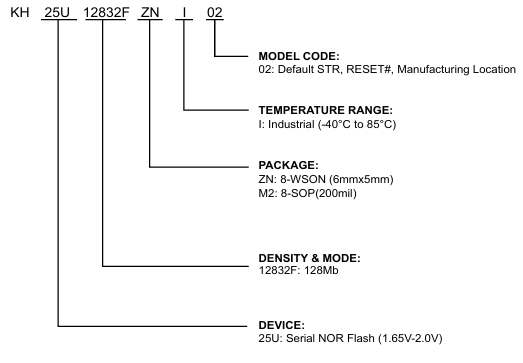

KHIC(港宏)KH25U12832FZNI02 nor flash特点:
通用特性(GENERAL)
- 支持串行外设接口(SPI)—— 模式 0、模式 3
- 单电源供电工作
- 读、擦除、编程操作电压:1.65V ~ 2.0V
- 存储架构
- 134,217,728 × 1bit(单 I/O)
- 或 67,108,864 × 2bit(双 I/O 模式)
- 或 33,554,432 × 4bit(四 I/O 模式)
- 协议支持:单 I/O、双 I/O、四 I/O
- 闩锁保护:在‑1V ~ Vcc+1V 电压范围内,可承受 100mA 电流
- SPI 模式高速读取
- 全部协议时钟频率最高支持 133MHz
- 支持 Fast Read、2READ、DREAD、4READ、QREAD 指令
- 高速读操作可配置虚拟等待周期数
- 支持性能增强模式 ——XIP(就地执行)
- 支持四外设接口(QPI)
- 统一 4KB 扇区;块规格可选 32KB、64KB
- 任意块均可独立擦除
- 编程特性
- 256 字节页缓存
- 四 I/O 页编程(4PP),提升编程性能
- 典型擦写循环次数:100 000 次
- 数据保存年限:20 年
软件特性(SOFTWARE FEATURES)
- 输入数据格式:1 字节指令码
- 高级安全功能
- 块锁定保护
BP0‑BP3 以及 T/B 状态位设定受保护区域大小,禁止对该区域执行编程、擦除指令
- 高级扇区保护功能(Solid Protect)
- 额外 8Kbit 安全一次性可编程(OTP)区域
- 内置唯一识别码
- 出厂识别信息可锁定,用户也可自行锁定
- 指令复位
- 编程 / 擦除暂停与恢复操作
- 电子识别
- JEDEC 标准:1 字节厂商 ID + 2 字节器件 ID
- RES 指令:读取 1 字节器件 ID
- REMS 指令:读取 1 字节厂商 ID + 1 字节器件 ID
- 支持串行闪存可发现参数(SFDP)模式
硬件特性(HARDWARE FEATURES)
- SCLK 输入:串行时钟输入
- SI/SIO0:串行数据输入;双 I/O、四 I/O 读模式下为串行输入 / 输出引脚
- SO/SIO1:串行数据输出;双 I/O、四 I/O 读模式下为串行输入 / 输出引脚
- WP#/SIO2:硬件写保护;四 I/O 读模式下为串行输入 / 输出引脚
- RESET#/SIO3:硬件复位引脚;四 I/O 读模式下为串行输入 / 输出引脚
封装(PACKAGE)
- 8-WSON (6x5mm)
- 8-SOP (200mil)
- 全部器件符合 RoHS 规范,无卤素
KH25U12832FZNI02概述:
KH25U12832F 是一款128Mb比特的串行NOR 闪存,内部配置为16,777,216 X 8。当处于两线或四线I/O模式时,其结构变为67,108,864比特 ×2或33,554,432比特 × 4。KH25U12832F具有串行外设接口和软件协议,在单线I/O模式下可通过简单的三线总线进行操作。这三条总线信号分别为时钟输入(SCLK)、串行数据输入(SI)和串行数据输出(SO)。通过CS#输入可启用对该器件的串行访问。
当处于两路I/O 读取模式时,SI 引I脚和 SO 引脚变为SIO0 引脚和 SIO1 引脚,用于地址/伪码输入和数据输出。当处于四路I/O 读取模式时,Si 引脚、SO 引脚、WP# 引脚和 RESET# 引脚变为 SIO0 引脚、SIO1 引脚、SIO2 引脚和 SIO3引脚,用于地址/伪码输入和数据输出。
KH25U12832F的MXSMIO(串行多I/O)提供对整个芯片的顺序读取操作。发出编程/擦除命令后,将执行自动编程/擦除算法,对指定的页、扇区/块位置进行编程/擦除并验证。编程命令可以按字节、页(256字节)或字执行。擦除命令可以按4K字节扇区、32K字节块、64K字节块或整个芯片执行。为使用户能够方便地操作界面,本芯片包含一个状态寄存器以指示其工作状态。可通过WIP位发出状态读取命令,以检测程序或擦除操作的完成状态。
高级安全功能增强了保护和安全功能,请参阅安全特性部分以获取更多详细信息。
当设备未运行且CS#为高电平时,将保持在待机模式。
KH25U12832F采用Macronix专有的存储单元,即使在经过10万次编程和擦除循环后仍能可靠地保存内存内容。
