KH25L3206EM2I-12G

产品型号：KH25L3206EM2I-12G

制造商：KHIC(港宏)

价格：￥2.36

温控范围：-40℃~+85℃

用途：快闪记忆体

存储容量：32Mbit

电压-电源：2.7V~3.6V

规格封装：SOP-8-200mil

IC说明书：点击下载

其他介绍

KH25L3206EM2I-12G 芯片型号介绍：

特征

上将

•单电源操作

-2.7至3.6伏用于读取、擦除和编程操作

•兼容串行外围接口——模式0和模式3

•33554432 x 1位结构或16777216 x 2位（双输出模式）结构

•1024个相等的扇区，每个扇区4K字节

-任何扇区都可以单独擦除

•64个相等的块，每个块64K字节

-任何块都可以单独擦除

•项目能力

-字节基数

-页面基数（256字节）

•从-1V到Vcc+1V的100mA锁存保护

性能

•高性能

-快速访问时间：86MHz串行时钟

-双输出模式串行时钟：80MHz

-快速编程时间：0.6ms（典型值）和3ms（最大值）/页

-字节编程时间：9us（典型）

-快速擦除时间：40ms（典型值）/扇区；0.4秒（典型值）/块

•低功耗

-低有效读取电流：86MHz时最大25mA

-低有效编程电流：15mA（典型值）

-低有源扇区擦除电流：9mA（典型值）

-待机电流：15uA（典型值）

-深度断电模式2uA（典型）

•典型的100000次擦除/编程周期

•20年的数据保留

软件功能

•输入数据格式

-1字节命令代码

•高级安全功能

-闭锁保护

BP3~BP0状态位定义了软件保护免受编程和擦除指令影响的区域大小

-额外512位安全OTP用于唯一标识符

•自动擦除和自动编程算法

-自动擦除和验证所选扇区的数据

-通过内部算法自动对所选页面的数据进行编程和验证，该算法会自动计时

编程脉冲宽度（任何要编程的页面都应该首先使页面处于擦除状态）

状态注册功能

•电子身份识别

-JEDEC 1字节制造商ID和2字节设备ID

-1字节设备ID的RES命令

-用于1字节制造商ID和1字节设备ID的REMS命令

•支持串行闪存可发现参数（SFDP）模式

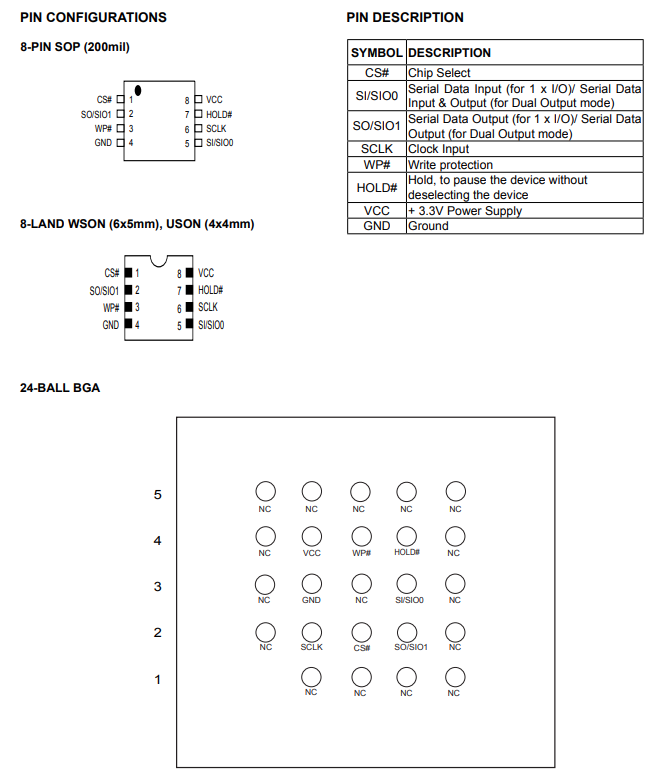

硬件功能

•包装

-8针SOP（200mil）

-8陆地WSON（6x5mm）

-8陆地USON（4x4mm）

-24球BGA

-所有设备均符合RoHS标准，不含卤素

一般说明

该设备具有串行外围接口和软件协议，允许在简单的3线总线上运行。

三个总线信号是时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。串行访问

通过CS#输入启用设备。

当处于双输出读取模式时，SI和SO引脚变为SIO0和SIO1引脚，用于数据输出。

该器件在整个芯片上提供顺序读取操作。

发出编程/擦除命令后，将执行自动编程/擦除算法，对指定的页面或扇区/块位置进行编程/擦除和验证。程序命令以字节或页为基础执行，或

单词基础。擦除命令在扇区、块或整个芯片的基础上执行。

为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态已读取

可以发出命令以通过WIP位检测编程或擦除操作的完成状态。

高级安全功能增强了保护和安全功能，请参阅安全功能部分

更多细节。

当设备未运行且CS#为高时，它将进入待机模式。

该设备利用Macronix的专有存储单元，即使在典型的

100000次编程和擦除周期
