KH25L1633E

KH25L1633E说明：

特征

上将

•兼容串行外围接口——模式0和模式3

•16777216 x 1位结构或8388608 x 2位（两个I/O读取模式）结构或4194304 x 4位（四个I/O

读取模式）结构

•512个相等的扇区，每个扇区4K字节

-任何扇区都可以单独擦除

•32个相等的块，每个块64K字节

-任何块都可以单独擦除

•单电源操作

-2.7至3.6伏用于读取、擦除和编程操作

•从-1V到Vcc+1V的100mA锁存保护

性能

•高性能

-快速阅读

-1个输入/输出：104MHz，8个虚拟周期

-2个输入/输出：85MHz，4个虚拟周期

-4个输入/输出：85MHz，6个虚拟周期

-快速访问时间：104MHz串行时钟

-四种I/O读取模式的串行时钟：85MHz，相当于340MHz

-快速编程时间：0.6ms（典型值）和3ms（最大值）/页（每页256字节）

-字节编程时间：9us（典型）

-快速擦除时间：40ms（典型值）/扇区（每个扇区4K字节）；0.4秒（典型值）/块（每个块64K字节）；5秒（典型值）/芯片

•低功耗

-低有效读取电流：104MHz时最大25mA，33MHz时最大10mA

-低有效编程电流：15mA（典型值）

-低有效擦除电流：9mA（典型值）

-低待机电流：15uA（典型值）

•典型的100000次擦除/编程周期

•20年数据保留

软件功能

•输入数据格式

-1字节命令代码

•高级安全功能

-闭锁保护

BP0-BP3状态位定义了软件保护免受编程和擦除的区域大小

说明书

-额外的512位安全OTP用于唯一标识符

•自动擦除和自动编程算法

-自动擦除和验证所选扇区的数据

-通过内部算法自动对所选页面的数据进行编程和验证，该算法会自动计时

编程脉冲宽度（任何要编程的页面都应该首先使页面处于擦除状态）

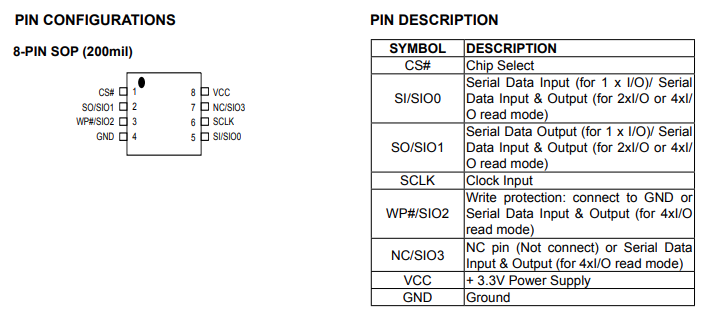

硬件功能

•SCLK输入

-串行时钟输入

•硅/二氧化硅

-串行数据输入或串行数据输入/输出，适用于2 x I/O读取模式和4 x I/O读取方式

•SO/SIO1

-串行数据输出或串行数据输入/输出，适用于2 x I/O读取模式和4 x I/O读取方式

•WP#/SIO2

-4 x I/O读取模式的硬件写保护或串行数据输入/输出

•NC/SIO3

-用于4 x I/O读取模式的NC引脚或串行数据输入/输出

•包装

-8针SOP（200mil）

-所有设备均符合RoHS标准，不含卤素

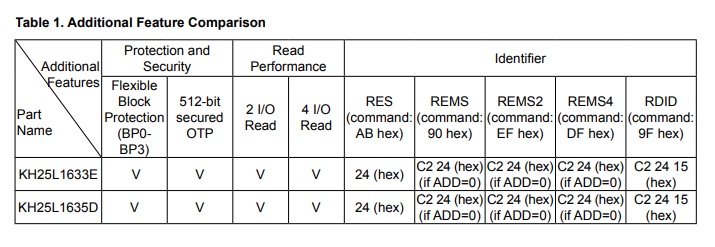

•状态寄存器功能

•电子身份识别

-JEDEC 1字节制造商ID和2字节设备ID

-1字节设备ID的RES命令

-用于1字节制造商ID和1字节设备ID的REMS、REMS2和REMS4命令

一般说明

KH25L1633E是16777216位串行闪存，内部配置为2097152 x 8。当它

结构变为8388608位x2或4194304位x4。KH25L1633E

具有串行外围接口和软件协议，允许在简单的3线总线上操作。三辆巴士

信号是时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。对设备的串行访问

通过CS#输入启用。

当它处于双I/O读取模式时，SI引脚和SO引脚变为SIO0引脚和SIO1引脚，用于输入地址/虚拟位和数据输出。当处于四I/O读取模式时，SI引脚、SO引脚、WP#引脚和NC引脚变为SIO0引脚，

SIO1引脚、SIO2引脚和SIO3引脚用于地址/虚拟位输入和数据输出。

KH25L1633E在整个芯片上提供顺序读取操作。

发出编程/擦除命令后，自动编程/擦除算法，用于编程/擦除和验证

将执行指定的页面或扇区/块位置。程序命令按字节或页（256）执行

字节）为基础，擦除命令在扇区（4K字节）、块（64K字节）或整个芯片上执行。

为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态已读取

可以发出命令，通过WIP位检测编程或擦除操作的完成状态。

高级安全功能增强了保护和安全功能，请参阅安全功能部分

更多细节。

当设备未运行且CS#为高时，它将进入待机模式。

KH25L1633E采用Macronix专有存储单元，即使在

100000次编程和擦除周期
