KH25L6406E数据表
特征
上将
•单电源操作
-2.7至3.6伏用于读取、擦除和编程操作
•兼容串行外围接口——模式0和模式3
•67108864 x 1位结构或33554432 x 2位（双输出模式）结构
•2048个相等的扇区，每个扇区4K字节
-任何扇区都可以单独擦除
•128个相等的块，每个块64K字节
-任何块都可以单独擦除
•项目能力
-字节基数
-页面基数（256字节）
•从-1V到Vcc+1V的100mA锁存保护
性能
•高性能
-快速访问时间：86MHz串行时钟
-双输出模式串行时钟：80MHz
-快速编程时间：1.4ms（典型值）和5ms（最大值）/页
-字节编程时间：9us（典型）
-快速擦除时间：60ms（典型值）/扇区；0.7秒（典型值）/块
•低功耗
-低有效读取电流：86MHz时最大25mA
-低有效编程电流：20mA（最大）
-低有效擦除电流：20mA（最大）
-低待机电流：50uA（最大）
-深度断电模式5uA（典型）
•典型的100000次擦除/编程周期
•20年的数据保留
软件功能
•输入数据格式

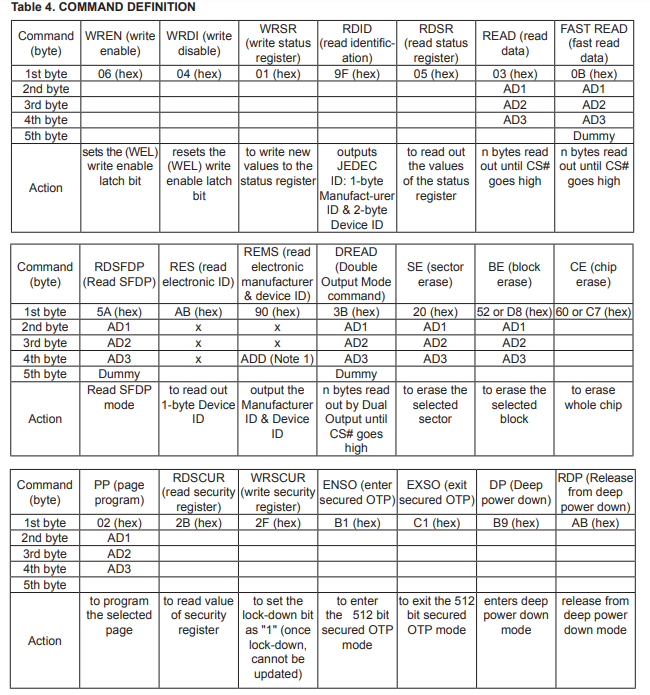

-1字节命令代码
•高级安全功能
-闭锁保护
BP3~BP0状态位定义了软件保护免受编程和擦除指令影响的区域大小
-额外的512位安全OTP用于唯一标识符
•自动擦除和自动编程算法
-自动擦除和验证所选扇区的数据
-通过内部算法自动对所选页面的数据进行编程和验证，该算法会自动计时
编程脉冲宽度（任何要编程的页面都应该首先使页面处于擦除状态）
状态注册功能
•电子身份识别
-JEDEC 1字节制造商ID和2字节设备ID
-1字节设备ID的RES命令
-用于1字节制造商ID和1字节设备ID的REMS命令
•支持串行闪存可发现参数（SFDP）模式
硬件功能

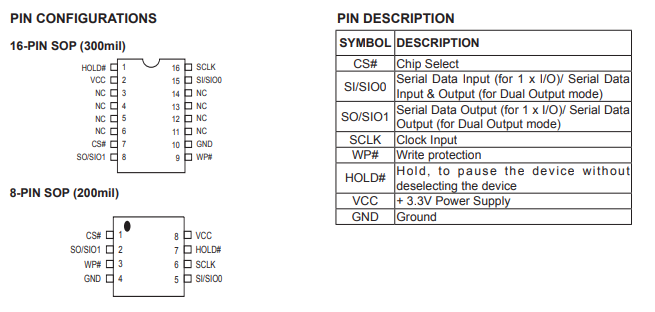

•包装
-16针SOP（300mil）
-8针SOP（200mil）
-所有设备均符合RoHS标准
划译

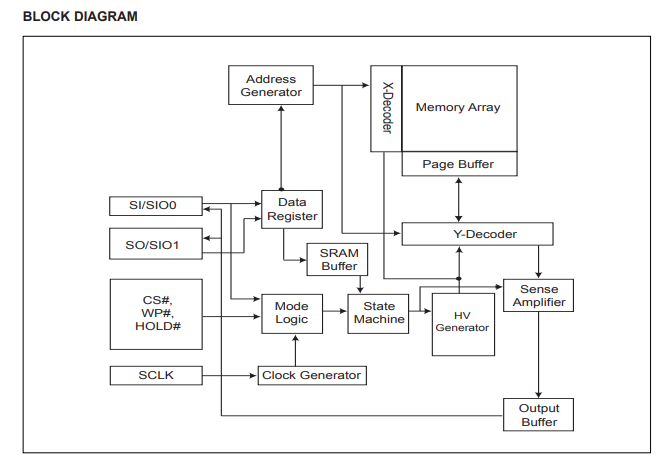

一般说明
该设备具有串行外围接口和软件协议，允许在简单的3线总线上运行。
三个总线信号是时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。串行访问
通过CS#输入启用设备。
当处于双输出读取模式时，SI和SO引脚变为SIO0和SIO1引脚，用于数据输出。
该器件在整个芯片上提供顺序读取操作。
发出编程/擦除命令后，将执行自动编程/擦除算法，对指定的页面或扇区/块位置进行编程/擦除和验证。程序命令以字节或页为基础执行，或
擦除命令的字基是在扇区、块或整个芯片的基础上执行的。
为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态已读取
可以发出命令，通过WIP位检测编程或擦除操作的完成状态。
高级安全功能增强了保护和安全功能，请参阅安全功能部分
更多细节。
当设备未运行且CS#为高时，它将进入待机模式。
该设备利用Macronix的专有存储单元，即使在典型的
100000个编程和擦除周期。
