MX25U12832FM2I02

MX25U12832FM2I02芯片型号介绍：

Macronix串行多I/O（MXSMIO™）闪存不仅提供单I/O，还提供多I/O接口。MX66xxx35或MX25xxx33/35/39/73/75系列提供双I/O或四I/O操作，可将高端消费应用系统的读取性能提高一倍或四倍。

MX25U12832F-J级

1.8V，128M-BIT[x1/x2/x4]

CMOS MXSMIO（串行多输入/输出）

快闪存储器

主要特点

·J级（温度=-40°C至105°C）

·协议支持-单I/O、双I/O和四I/O

·四外设接口（QPI）可用

支持高达120MHz的时钟频率

·程序/擦除暂停和恢复

1.特点

上将

命令重置

支持串行外围接口-模式0和

编程/擦除暂停和恢复操作

模式3

单电源操作

电子识别

-JEDEC 1字节制造商ID和2字节设备

-1.65至2.0伏用于读取、擦除和编程

身份证件

活动

-1字节设备ID的RES命令

134217728 x 1位结构

-REMS命令，用于1字节制造商ID和

或67108864 x2位（双I/O模式）结构

1字节设备ID

或33554432 x4位（四I/O模式）结构

支持串行闪存可发现参数

协议支持

（SFDP）模式

-单I/O、双I/O和四I/O

闭锁保护至100mAfrom-1V至Vc+1V

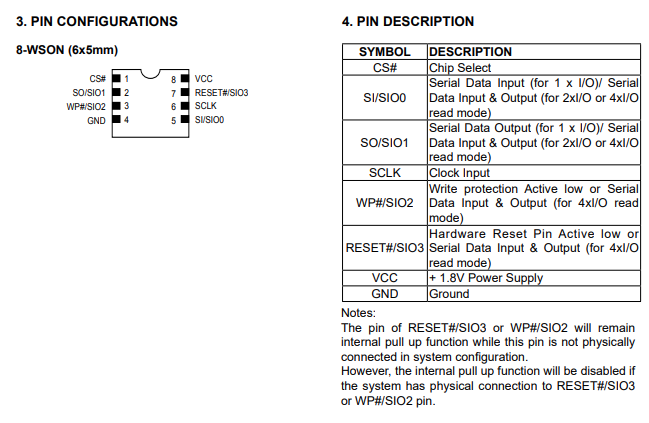

硬件功能

SPI模式的快速读取

SCLK输入

-支持高达120MHz的时钟频率

-串行时钟输入

协议

硅/二氧化硅

-支持快速读取、2读、DREAD、4读、，

-串行数据输入或串行数据输入/输出2

QREAD指令。

x I/O读取模式和4 xI I/O读取模式

-可配置的虚拟循环数，用于快速读取

SO/SI01

行动

-串行数据输出或串行数据输入/输出

支持性能增强模式-XIP

2 x I/O读取模式和4 x I/O读取方式

（就地执行）

WP#/SIO2

四外设接口（QPI）可用

-硬件写保护或串行数据输入

相等的4K字节扇区，或相等的32K块

4 x I/O读取模式的输出

每个字节或64K字节

重置#/SIO3

-任何块都可以单独擦除

-硬件复位引脚或串行数据输入/输出

编程：

4 x I/O读取模式

-256字节页面缓冲区

包裹

-四输入输出页面程序（4PP）增强

-8陆地WSON（6x5mm）

程序性能

典型的100000次擦除/编程周期

-所有设备均符合RoHS和卤素标准-

20年数据保留

自由的

软件功能

输入数据格式

-1字节命令代码

高级安全功能

-闭锁保护

BPO-BP3和T/B状态位定义了

要防止编程和擦除的区域

说明书

-先进的扇区保护功能（Solid Protect）

额外的8K位安全OTP

-具有唯一标识符

-工厂锁定可识别，客户可锁定

2.概述

MX25U12832F是128Mb位串行NOR闪存，内部配置为16777、.216 x8在两个或四个I/O模式下，该结构变为67108864位x2或33554432位x4。MX25U12832F功能串行外围接口和软件协议，允许在单一I/O的情况下在简单的3线总线上运行模式。三个总线信号是时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。电视连续剧通过CS#输入启用对设备的访问。

当它处于双I/O读取模式时，SI引脚和SO引脚变为SiOo引脚和SIO1引脚，用于地址/虚拟位-输入和数据输出。当处于四I/O读取模式时，SI引脚、SO引脚、WP#和RESET#引脚变为SIO0引脚，

SIO1引脚、SIO2引脚和SIO3引脚用于地址/虚拟位输入和数据输出。

MX25U12832F MXSMIO°（串行多I/O）在整个芯片上提供顺序读取操作。

发出编程/擦除命令后，自动编程/擦除算法对特定对象进行编程/擦除和验证-将执行fied页面或扇区/块位置。程序命令按字节或页（256）执行以字节为基础或以字为基础。擦除命令在4K字节扇区、32K字节块或64K字节块上执行，或整个芯片基础。

为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态已读取可以使用命令通过WIPbit检测程序擦除操作的完成状态。

高级安全功能增强了保护和安全功能，请参阅安全功能-欲了解更多详情。

当设备未运行且CS#为高时，它将保持待机模式。

Mx25U12832F采用Macronix专有的内存单元，即使在以下情况下也能可靠地存储内存内容100000个编程和擦除周期。
