MX25U51271GXDI4G

X25U51271G 1.8V,512M-BIT[x 1/x 2/x 4] CMOS MXSMIO(SERIAL MULTI I/O) FLASH MEMORY

MXIC(旺宏电子)MX25U51271GXDI4G Serial NOR Flash芯片特点

一、概述

（一）软件特性

支持串行外设接口（SPI）- 模式 0 和模式 3

输入数据格式：1 字节命令码

单电源供电运行：读写、擦除和编程操作的供电电压为 1.65-2.0 伏

先进的安全特性：

块锁定保护：BPO-BP3 位与 T/B 状态位可定义受保护区域，防止该区域被执行编程和擦除指令

当一次性可编程（OTP）写保护选择位（WPSEL）=1 时，支持先进的扇区保护

额外的 8K 位安全 OTP 存储区

具备唯一标识符

出厂时已锁定且可识别，用户可进一步锁定

协议支持：单 I/O、双 I/O 和四 I/O 模式

命令复位功能

支持高速 SPI 模式读取：

支持的时钟频率最高可达 166MHz

支持编程 / 擦除暂停与恢复操作

支持快速读取（Fast Read）、2 线读取（2READ）、双 I/O 读取（DREAD）、四 I/O 读取（4READ）、四 I/O 快速读取（QREAD）指令

支持双倍传输速率（DTR）模式

可配置快速读取操作的虚拟周期数

支持性能增强模式 —— 在系统执行（XIP）

电子标识：

符合 JEDEC 标准，含 1 字节制造商 ID 和 2 字节器件 ID

支持 RES 指令，可读取 1 字节器件 ID

支持 REMS 指令，可读取 1 字节制造商 ID 和 1 字节器件 ID

支持串行闪存可发现参数（SFDP）模式

支持四外设接口（QPI）

上电或复位后，所有动态保护位（DPB）默认值为 0

四使能位（QE 位）永久固定：QE=1，四 I/O 模式始终使能

（二）硬件特性

串行时钟输入（SCLK Input）：串行时钟输入端

SI/SIO0：串行数据输入端；在 2 线 I/O 读取模式和 4 线 I/O 读取模式下，作为串行数据输入 / 输出端

SO/SIO1：串行数据输出端；在 2 线 I/O 读取模式和 4 线 I/O 读取模式下，作为串行数据输入 / 输出端

SIO2：在 4 线 I/O 读取模式下，作为串行数据输入 / 输出端

SIO3：在 4 线 I/O 读取模式下，作为串行数据输入 / 输出端

硬件复位引脚（RESET#）

存储结构：

536,870,912×1 位

或 268,435,456×2 位（双 I/O 模式）

或 134,217,728×4 位（四 I/O 模式）

存储分区：

均等的 4K 字节扇区

或均等的块，每块为 32K 字节或 64K 字节

任意块均可单独擦除

编程特性：

256 字节页缓冲器

支持四 I/O 页编程（4PP），以提升编程性能

可靠性：

典型擦除 / 编程周期为 100,000 次

数据保留期为 20 年

抗闩锁能力：在 - 1V 至 Vcc+1V 电压范围内，可承受 100mA 电流而不发生闩锁

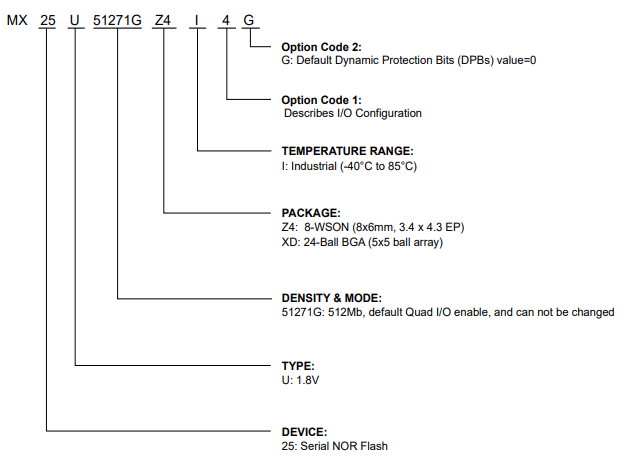

二、封装

Z4: 8-WSON (8x6mm, 3.4 x 4.3 EP)

XD:24-Ball BGA(5x5 ball array)

所有器件均符合 RoHS 标准且不含卤素

MX25U51271GXDI4G串行NOR闪存芯片概述

MX25U51271G 是一款容量为 512 兆位（Mbit）的串行 NOR 闪存，其内部配置为 67,108,864×8 位结构。当工作在双 I/O 或四 I/O 模式时，存储结构会分别变为 268,435,456 位 ×2 或 134,217,728 位 ×4。

MX25U51271G 具备串行外设接口（SPI）和专用软件协议，在单 I/O 模式下，可通过简单的三线总线实现操作。这三条总线信号分别为：时钟输入端（SCLK）、串行数据输入端（SI）和串行数据输出端（SO）。通过片选信号（CS#）输入可使能对该器件的串行访问。

当器件工作在双 I/O 读取模式时，SI 引脚和 SO 引脚会分别变为 SIO0 引脚和 SIO1 引脚，用于地址 / 虚拟位输入与数据输出；当工作在四 I/O 读取模式时，SI 引脚和 SO 引脚同样会变为 SIO0 引脚和 SIO1 引脚，承担地址 / 虚拟位输入与数据输出的功能。

MX25U51271G 搭载的 MXSMIO®（串行多 I/O）技术，支持对整个芯片进行连续读取操作。当发送编程 / 擦除命令后，器件会自动执行编程 / 擦除算法，对指定的页或扇区 / 块地址完成编程 / 擦除操作并进行校验。其中，编程命令可按字节、按页（256 字节）或按字执行；擦除命令可按 4K 字节扇区、32K 字节块、64K 字节块或整个芯片执行。

为方便用户进行接口操作，该器件内置了状态寄存器，用于指示芯片当前状态。通过发送状态读取命令，可借助忙标志位（WIP 位）检测编程或擦除操作的完成状态。

该器件具备先进的安全特性，可增强存储保护与安全功能，更多详情请参见 “安全特性” 章节。

当器件未处于工作状态且片选信号（CS#）为高电平时，器件将进入待机模式。

MX25U51271G 采用旺宏电子（Macronix）专有的存储单元技术，即便经过 100,000 次编程与擦除循环后，仍能可靠地保存存储内容。

>
