MX25L6436FM2I-08G

MX25L6436FM2I-08G芯片型号介绍：

MX25L6436F，3V，64M-BIT[x1/x2/x4]CMOS MXSMIO®（串行多输入/输出）快闪存储器

主要特点

•特殊块保护级别

•多I/O支持-单I/O、双I/O和四I/O

•保持功能

•程序暂停/恢复和擦除暂停/恢复

1.特点

上将

•支持串行外围接口——模式0

和模式3

•67108864 x 1位结构

或33554432 x 2位（双I/O读取模式）

结构

或16777216 x 4位（四I/O模式）结构

•2048个相等的扇区，每个扇区4K字节

-任何扇区都可以单独擦除

•256个相等的块，每个块32K字节

-任何块都可以单独擦除

•128个相等的块，每个块64K字节

-任何块都可以单独擦除

•电源操作

-2.65至3.6伏用于读取、擦除和编程

活动

•从-1V到Vcc的100mA锁存保护

+1V

性能

•高性能

VCC=2.65~3.6V

-正常读取

-50MHz

-快速阅读

-快速阅读、穿衣、快速阅读：133MHz

8个虚拟循环

-2READ:80MHz，4个虚拟周期，

133MHz，8个虚拟周期

-4READ:80MHz，具有6个虚拟周期，

133MHz，10个虚拟周期

-可配置的虚拟循环数

2前进和4前进操作

-8/16/32/64字节环绕式突发读取

模式

•低功耗

•典型的100000次擦除/编程周期

•20年数据保留

软件功能

•输入数据格式

-1字节命令代码

•高级安全功能

-特殊块锁保护

BP0-BP3和T/B状态位定义了

要防止编程和擦除的区域

说明书

•额外的8K位安全OTP

-具有唯一标识符

-工厂锁定可识别，客户可锁定

•自动擦除和自动编程算法

-自动擦除并验证选定位置的数据

部门

-在选定位置自动编程和验证数据

通过内部算法自动分页

乘以编程脉冲宽度（任何要编程的页面都应该首先使页面处于擦除状态。）

•状态寄存器功能

•命令重置

•程序/擦除暂停

•编程/擦除简历

•电子身份识别

-JEDEC 1字节制造商ID和2字节设备ID

-1字节设备ID的RES命令

•支持串行闪存可发现参数（SFDP）

模式

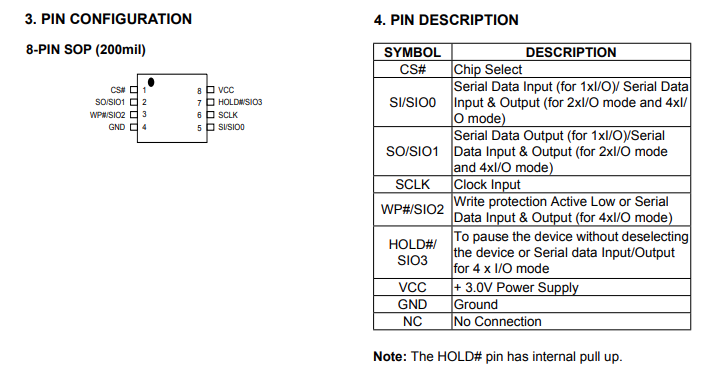

硬件功能

•SCLK输入

-串行时钟输入

•硅/二氧化硅

-2 x I串行数据输入或串行数据输入/输出/

O模式或4 x I/O模式的串行数据输入/输出

•SO/SIO1

-2 x串行数据输出或串行数据输入/输出

4 x I/O模式的I/O模式或串行数据输入/输出

•WP#/SIO2

-硬件写保护或串行数据输入/输出

4 x I/O模式

•保持#/SIO3

-暂停设备而不取消选择设备，或4 x I/O模式的串行数据输入/输出

•包装

-8针SOP（200mil）

-所有设备均符合RoHS标准，不含卤素

2.概述

MX25L6436F是64Mb位串行NOR闪存，内部配置为8388608 x 8。当它是在四I/O模式下结构变为16777216位x4。当它处于双I/O模式时，结构变为33554432比特x2。

MX25L6436F具有串行外围接口和软件协议，允许在简单的3线上运行总线，而它处于单I/O模式。三个总线信号是时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。通过CS#输入启用对设备的串行访问。

MX25L6436F，MXSMIO®（串行多I/O）闪存，在整个芯片上提供顺序读取操作以及多I/O功能。

当它处于四输入/输出模式时，SI引脚、SO引脚、WP#引脚和HOLD#引脚变为SIO0引脚、SIO1引脚、SIO2引脚SIO3引脚用于地址/虚拟位输入和数据输入/输出。

发出编程/擦除命令后，自动编程/擦除算法，用于编程/擦除和验证将执行指定的页面或扇区/块位置。程序命令按字节或页（256）执行字节）为基础。擦除命令在4K字节扇区、32K字节/64K字节块或整个芯片上执行。

为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态可以发出读取命令，通过WIP位检测编程或擦除操作的完成状态。

当设备未运行且CS#为高时，它将进入待机模式。

MX25L6436F采用Macronix专有的存储单元，即使在100000次编程和擦除周期

文档


1583/10000

实时翻译

6.数据保护

在电源转换过程中，可能会出现一些错误的系统级信号，导致无意中擦除或

编程。该设备旨在保护自己免受这些意外写入周期的影响。

通电期间，状态机将自动重置为待机模式。此外，控制寄存器

设备的架构限制了内存内容只能在特定命令后更改

序列已成功完成。

下面，有几个功能可以保护系统在VCC期间免受意外写入周期的影响

通电和断电或系统噪声。

•有效命令长度检查：将检查命令长度是否以字节为基

在字节边界上完成。

•写入启用（WREN）命令：在之前需要WREN命令来设置写入启用锁存位（WEL）

其他更改数据的命令。

•深度断电模式：通过进入深度断电模式，闪存设备也会受到保护

写入除从深度断电模式释放命令（RDP）和读取电子命令之外的所有命令

签名命令（RES）。

I.闭锁保护

-软件保护模式（SPM）使用（TB、BP3、BP2、BP1、BP0）位来允许部分内存

保护为只读。保护区定义如“表1”所示。保护区面积”

保护区更灵活，可以通过设置TB、BP0-BP3比特的值来保护各种区域。

-硬件保护模式（HPM）使用WP#/SIO2保护（BP3、BP2、BP1、BP0、TB）位和

SRWD位。
