MX35LF1GE4AB-Z4I芯片介绍:

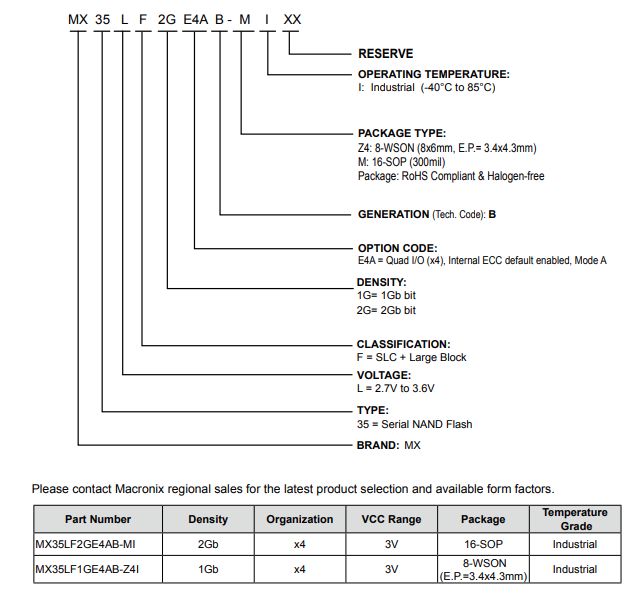

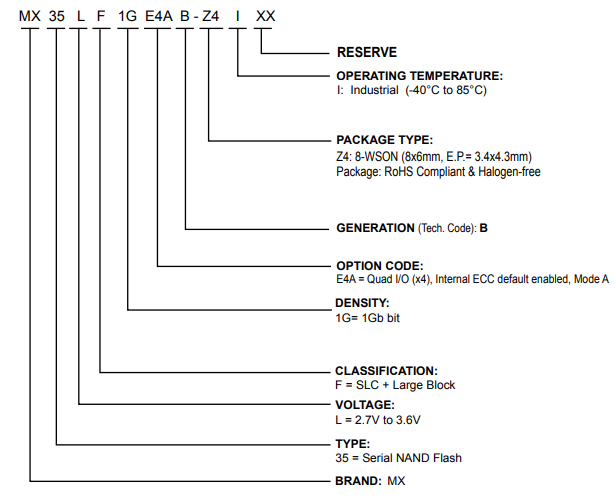

1gb位串行NAND闪存MX35LF1GE4AB
特性1Gb SLC NAND Flash -总线: x4页面大小:(2048+64)字节块大小:(128K+4K)字节快速读取-支持随机数据读出x1 x2和x4模式,(1-1-1,1-1-1-1-4)数组延迟: 25usNote1 -频率: 104MHz页面程序操作-页面程序时间:300我们(类型)注意1块擦除操作-块擦除时间:1 ms(typ)。•单电压操作:- VCC:2.7至3.6V*块组保护低功耗损耗-最大30 mA主动电流(读取/程序/擦除)睡眠模式-50uA(最大)备用电流高可靠性注3-程序/消除寿命:典型100K循环(内部4位ECC每(512+16)字节-数据保留:10年宽温度工作范围-40°至+85°C至+85°包:8-WSON(8x6mm)所有封装设备均符合RoHS且无卤素。注1。如果内部ECC功能被打开,请参考tRD_ECC和tPROG_ECC规范。注2。它指示命令、地址和数据的I/O的数量。注3。有关擦除/程序周期和数据保留压力测试的详细信息,请参阅可靠性报告。
MX35LF1GE4AB是一个1Gb的SLC NAND闪存设备。该设备的内存阵列采用了与并行NAND相同的单元体系结构,但实现了行业标准的串行接口。在芯片中实现了一个内部的4位ECC逻辑,这是默认启用的。可以通过命令禁用或再次启用内部ECC。当内部4位ECC逻辑被禁用时,主机端需要通过主机微控制器处理4位ECC。
1.特点
•1Gb/2Gb SLC NAND闪存
-巴士:x4
-页面大小:(2048+64)字节
-块大小:(128K+4K)字节
•快速读取访问
-支持x1、x2和x2读取的随机数据
x4模式,(1-1-1,1-2,1-1/4)注2
-数组注册延迟:25usNote1
-频率:104MHz
•页面程序操作
-页面编程时间:300us(典型值)注1
•阻止擦除操作
-块擦除时间:1ms(典型值)
•单电压操作:
-VCC:2.7至3.6V
•用于块组保护的BP位
•低功耗
-最大30mA
有效电流(读取/编程/擦除)
•睡眠模式
-50uA(最大)待机电流
•高可靠性
-编程/擦除耐久性:典型的100K循环
(每(512+16)字节具有内部4位ECC
-数据保留期:10年
•宽温度工作范围
-40°C至+85°C
•包装:
1) 8-WSON(8x6mm),用于1Gb
2) 2Gb的16-SOP(300mil)
所有封装设备均符合RoHS标准
无卤素。
注1。请参阅tRD_ECC和
tPROG_ECC规格(如果是内部ECC)
功能已打开。
注2。它表示的I/O数量
命令、地址和数据

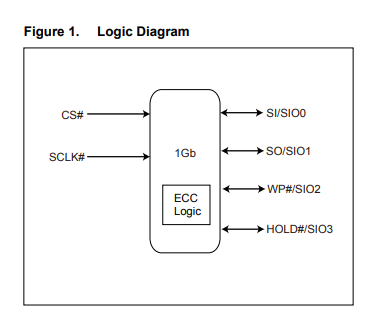

2.概述
MX35LFxGE4AB是一款具有串行接口的1Gb/2Gb SLC NAND闪存设备。
然而,该器件的存储器阵列采用了与并行NAND相同的单元架构
实现行业标准串行接口。
芯片中实现了默认启用的内部4位ECC逻辑。内部ECC可以是
通过命令禁用或重新启用。当内部4位ECC逻辑被禁用时,主机侧需要
通过主机微控制器处理4位ECC。
