MX29F400CBMI-70G

产品型号：MX29F400CBMI-70G

制造商：MXIC(旺宏电子)

价格：具体面议

温控范围：-40°C~+85°C

用途：快闪记忆体

存储容量：4MB

电压-电源：4.5V-5.5V

规格封装：44 Pin SOP

说明书：点击下载

产品介绍

MX29F400C T/B, 4M-BIT [512K x 8 / 256K x 16] SINGLE VOLTAGE 5V ONLY FLASH MEMORY

MXIC(旺宏电子)MX29F400CBMI-70G 5V Parallel NOR Flash芯片型号介绍：

通用特性

单电源供电工作：读、擦除、编程操作工作电压 4.5V ~ 5.5V

可切换容量：524,288×8 位 / 262,144×16 位

引导扇区架构：T = 顶部引导扇区；B = 底部引导扇区

扇区结构：1 个 16KB、2 个 8KB、1 个 32KB、7 个 64KB 扇区

扇区保护：硬件方式可任意组合锁定扇区，禁止编程 / 擦除；

临时解锁扇区功能，支持对已锁定扇区进行代码修改

闭锁防护：-1V 至 Vcc+1V 电压范围内，抗闭锁电流可达 100mA

兼容 JEDEC 标准：引脚定义及软件指令与单电源 Flash 闪存器件兼容

性能参数

高性能

存取时间：70ns / 90ns

字节 / 字编程时间：典型值 9μs / 11μs

擦除时间：扇区擦除典型 0.7 秒，整片擦除典型 4 秒

低功耗

工作读取电流：5MHz 下最大 40mA

待机电流：典型值 1μA

擦写 / 编程循环寿命：最少 10 万次

数据保存年限：20 年

软件特性

擦除暂停 / 擦除恢复

可暂停当前扇区擦除操作，对其他未处于擦除状态的扇区进行读取或编程操作

状态反馈

数据轮询与翻转位信号，可检测编程、擦除操作是否完成

硬件特性

就绪 / 忙（RY/BY#）输出引脚

硬件信号方式，检测编程、擦除操作完成状态

硬件复位（RESET#）输入引脚

可通过硬件复位芯片内部状态机，强制进入读取模式

封装形式（PACKAGE）：

MX29F400CTMI-70G

44-Pin SOP

48-Pin SOP

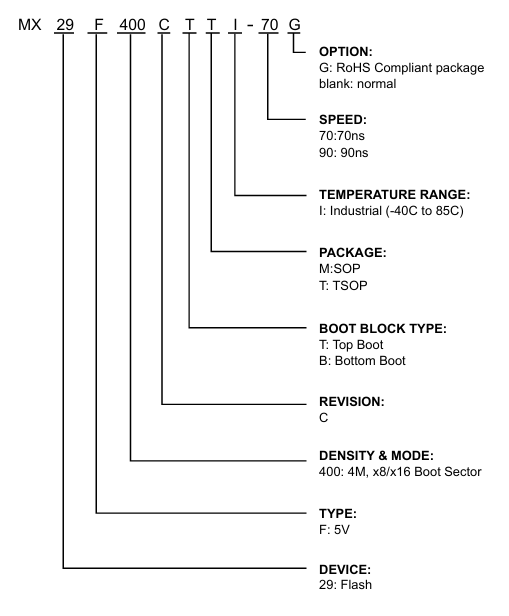

MX29F400CBMI-70G产品订购信息

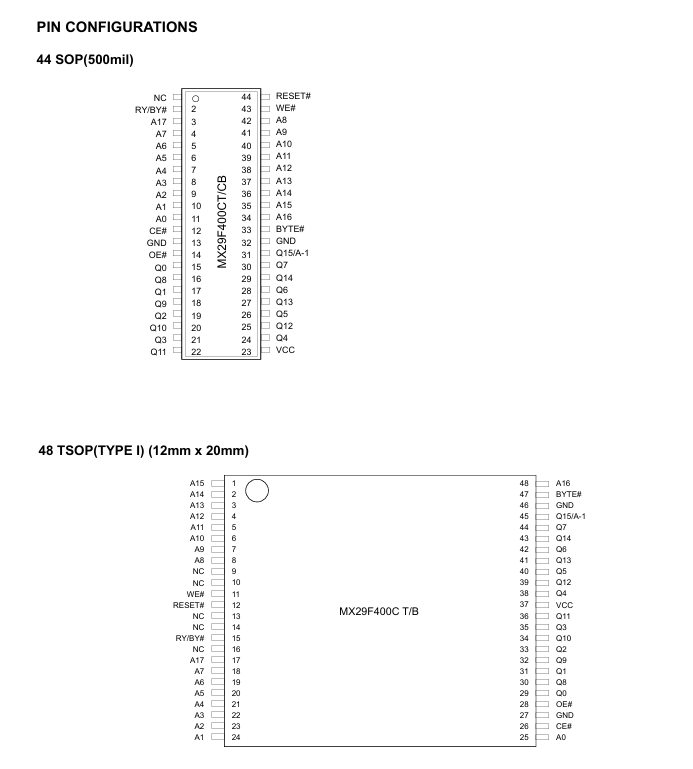

MX29F400CBMI-70G引脚封装图

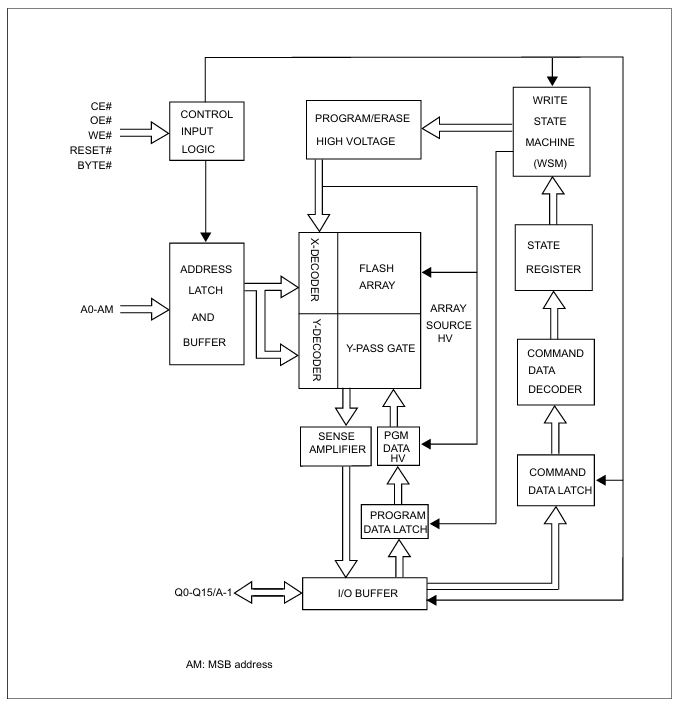

MX29F400CBMI-70G功能框图
