MX66L1G45GMI-08G

MX66L1G45GMI-08G

MX66L1G45G 3V, 1G-BIT [x 1/x 2/x 4] CMOS MXSMIO® (SERIAL MULTI I/O) FLASH MEMORY

主要特点

•高级扇区保护功能（固态和密码保护）

•多I/O支持-单I/O、双I/O和四I/O

•支持DTR（双倍传输速率）模式

•支持高达166MHz的时钟频率

•四外设接口（QPI）读取/编程模式

1.特点

上将

•支持串行外围接口——模式0和

模式3

•单电源操作

-2.7至3.6伏用于读取、擦除和编程操作

•协议支持

-单I/O、双I/O和四I/O

•从-1V到Vcc+1V的100mA锁存保护

•低Vcc写抑制为2.3V至2.5V

•SPI模式的快速读取

-支持高达166MHz的时钟频率

-支持快速读取、2读、DREAD、4读、，

QREAD指令

-支持DTR（双倍传输速率）模式

-可配置的虚拟循环数，用于快速读取

行动

•支持性能增强模式-XIP

（就地执行）

•四外设接口（QPI）可用

•相等的4K字节扇区，或相等的32K块

每个字节或64K字节

-任何块都可以单独擦除

•编程：

-256字节页面缓冲区

-四输入/输出页面程序（4PP）增强

程序性能

•典型的100000次擦除/编程周期

•20年数据保留

软件功能

•输入数据格式

-1字节命令代码

•高级安全功能

-闭锁保护

BP0-BP3和T/B状态位定义了

要防止编程和擦除的区域

说明书

-先进的扇区保护功能（固态和固态）

密码保护）

•额外的4K位安全OTP

-具有唯一标识符

-工厂锁定可识别，客户可锁定

2.概述

MX66L1G45G是1Gb位串行NOR闪存，内部配置为134217728 x 8。当它是

在两个或四个I/O模式下，该结构变为536870912位x2或268435456位x4。MX66L1G45G功能

串行外围接口和软件协议，允许在单个I/O中在简单的3线总线上运行

模式。三个总线信号是时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。电视连续剧

通过CS#输入启用对设备的访问。

当它处于双I/O读取模式时，SI引脚和SO引脚变为地址/虚拟位的SIO0引脚和SIO1引脚

输入和数据输出。当它处于四个I/O读取模式时，SI、SO、WP#和NC引脚变为SIO0、SIO1、SIO2

SIO3引脚用于地址/虚拟位输入和数据输出。

MX66L1G45G MXSMIO

（串行多I/O）在整个芯片上提供顺序读取操作。

发出编程/擦除命令后，自动编程/擦除算法，用于编程/擦除和验证

将执行指定的页面或扇区/块位置。程序命令按字节或页（256）执行

以字节为基础或以字为基础。擦除命令在4K字节扇区、32K字节块或64K字节块上执行，或

整个芯片基础。

为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态已读取

可以发出命令，通过WIP位检测编程或擦除操作的完成状态。

高级安全功能增强了保护和安全功能，请参阅安全功能

有关更多详细信息，请参阅第节。

当设备未运行且CS#为高时，它将保持待机模式。

MX66L1G45G采用Macronix专有的存储单元，即使在

100000个编程和擦除周期。

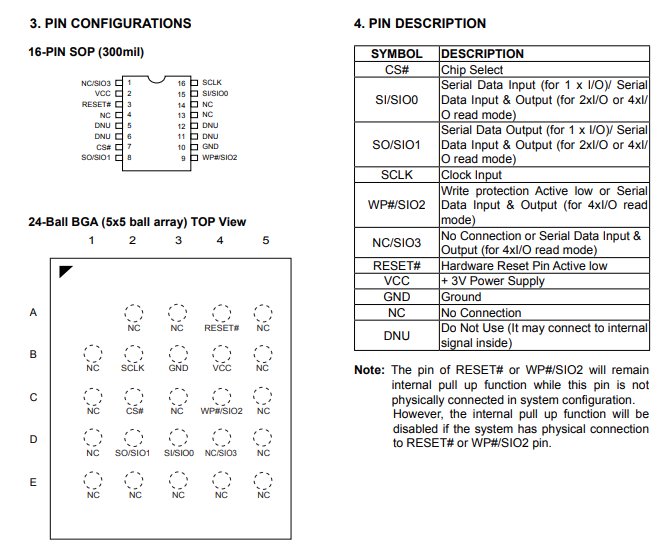

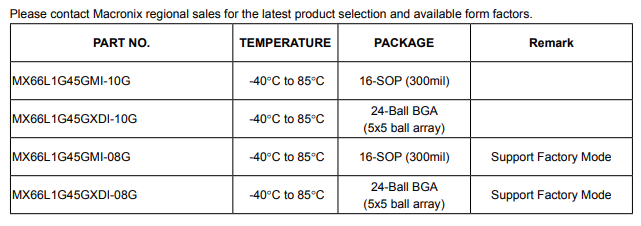

文档


1293/10000

实时翻译

6.数据保护

在电源转换过程中，可能会出现一些错误的系统级信号，导致无意中擦除或

编程。该设备旨在保护自己免受这些意外写入周期的影响。

通电期间，状态机将自动重置为待机模式。此外，控制寄存器

设备的架构限制了内存内容只能在特定命令后更改

序列已成功完成。

在下文中，有几个功能可以保护系统在VCC加电和断电期间免受意外写入周期或系统噪声的影响。

•有效命令长度检查：将检查命令长度是否以字节为基础并完成

在字节边界上。

•写入启用（WREN）命令：在之前需要WREN命令来设置写入启用锁存位（WEL）

其他用于更改数据的命令。

•深度断电模式：通过进入深度断电模式，闪存设备也会受到保护

写入除从深度断电模式释放命令（RDP）和读取电子命令之外的所有命令

签名命令（RES）和软复位命令。

•高级安全功能：有一些保护和安全功能可以保护内容免受

无意写入和恶意访问
