MX25L25645GMI-08G

MX25L25645GMI-08G型号介绍：

MX25L25645G

3V，256M-BIT[x1/x2/x4]

CMOS MXSMIO®（串行多输入/输出）快闪存储器

主要特点

协议支持-单输入/O，双I/O和四个I/O支持DTR（双传输速率）模式支持高达133MHz的时钟频率

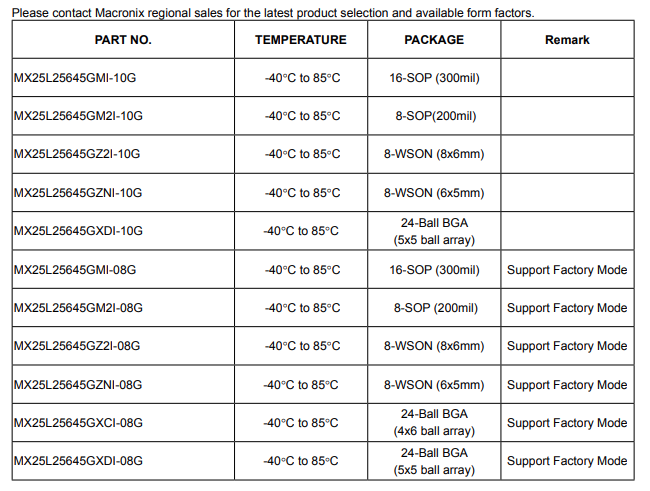

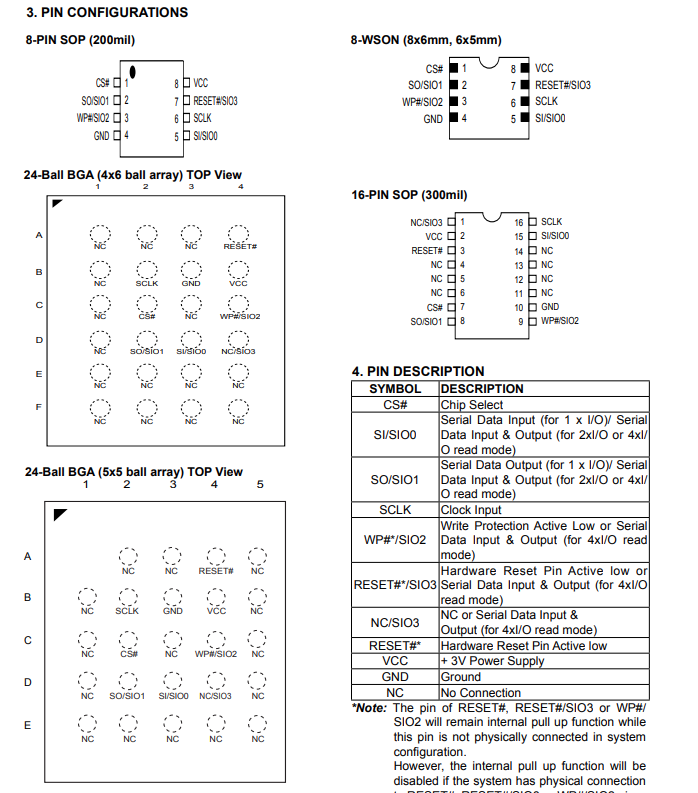

通用支持串行外设接口——模式0和模式3单电源操作- 2.7到3.6伏读、擦除和程序操作268435456x1位结构或134217728x2位（两个I/O模式）结构或67108864x4位（四I/O模式）结构协议支持-单I/O，双I/O和四I/O锁保护到100 mA从1V到Vcc +1V低Vcc写抑制从1.5V到2。5V快速读取SPI模式支持时钟频率133MHz所有协议，支持快速读，2读，恐惧，4阅读，QREAD指令支持DTR（双传输率）模式可配置的虚拟周期数快速读操作支持性能增强模式-XIP（就地执行）四外围接口（QPI）可用等于4k字节扇区，或32K字节或64K字节的等块-任何块都可以单独删除编程：-256字节页面缓冲-四输入/输出页面程序（4PP），以提高程序性能典型的100000擦除/程序周期20年的数据保留*软件功能输入数据格式-1字节命令代码高级安全功能-块锁保护BP0-BP3和T/B状态位定义了被保护区域的大小，以防止程序和擦除指令-个别扇区保护功能（固体保护）额外的4K位安全OTP特性唯一标识符-工厂锁定可识别，和客户可锁定命令重置程序/删除暂停和恢复操作电子标识- JEDEC 1字节制造商ID和2字节设备ID - RES命令1字节设备ID - REMS命令1字节制造商ID和1字节设备ID支持串行闪存可发现参数（SFDP）模式*硬件特性SCLK输入-串行时钟输入SI/SIO0 -串行数据输入或串行数据输入/输出2x输入/O读模式和4x输入/O读模式所以/SIO1-串行数据输出或串行数据输出输入/输出读模式和4x输入/O读模式WP#/SIO2硬件写保护或串行数据输入/输出4 x I/O读模式重置#/SIO3-硬件重置大头针或串行数据输入/输出4 x I/O读模式重置#-硬件重置大头针NC/SIO3 -没有连接或串行数据输入/输出4 x I/O读模式包装- 16-pin SOP (300mil)

- 8-pins SOP (200mil)

- 8-land WSON (8x6mm, 6x5mm)

- 24-ball BGA (4x6 ball array)

-24-Ball BGA (5x5 ball array)

2.一般描述MX25L25645G是256Mb位串行NOR闪存，其内部配置为33,554,432 x 8。当处于2或4个I/O模式时，结构变成134、217、728位x2或67、108、864位x4。MX25L25645G具有串行外设接口和软件协议，允许在单I/O模式下在一个简单的三线总线上运行。这三个总线信号分别是时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。通过CS#输入启用对设备的串行访问。当它处于两个I/O读取模式时，SI引脚和SO引脚变成SIO0引脚和SIO1引脚，用于地址/虚拟位的输入和数据输出。当处于四I/O读取模式时，SI脚、SO脚、WP#和重置#脚（8脚包的）变成SIO0脚、SIO1脚、SIO2脚和SIO3脚，用于地址/虚拟位输入和数据输出。MX25L25645G MXSMIO®（串行多I/O）在整个芯片上提供顺序读取操作在程序/擦除命令发出后，将执行自动程序/擦除算法，这些程序/擦除并验证指定的页面或扇区/块位置。程序命令按字节、页(256字节）或字来执行。擦除命令可在4k字节扇区、32k字节块或64k字节块或整个芯片基础上执行。为了给用户提供方便的界面，包括一个状态寄存器来指示芯片的状态。可以发出状态读取命令，以检测程序的完成状态或擦除操作。高级安全功能增强了保护和安全功能，详情请参阅安全功能部分。当设备不运行，CS#较高时，设备处于待机状态。MX25L25645G利用了Macronix的专有内存单元，即使经过10万个程序和擦除周期，它也能可靠地存储内存内容。
