MX25L51245G

3V, 512M-BIT [x 1/x 2/x 4]

CMOS MXSMIO®

 (SERIAL MULTI I/O)

FLASH MEMORY

接口类型  SPI

时钟频率(fc)  166MHz

1.特点

上将

•支持串行外围接口——模式0和

模式3

•单电源操作

-2.7至3.6伏用于读取、擦除和编程操作

•512Mb:536870912 x 1位结构或

268435456 x 2位（双I/O模式）结构或

134217728 x 4位（四I/O模式）结构

•协议支持

-单I/O、双I/O和四I/O

•从-1V到Vcc+1V的100mA锁存保护

•SPI模式的快速读取

-支持所有时钟频率高达166MHz

协议

-支持快速读取、2读、DREAD、4读、，

QREAD指令

-支持DTR（双倍传输速率）模式

-可配置的虚拟循环数，用于快速读取

行动

•四外设接口（QPI）可用

•相等扇区，每个扇区4K字节，或相等块

每个32K字节或等于64K字节的块

每个

-任何块都可以单独擦除

•编程：

-256字节页面缓冲区

-四输入/输出页面程序（4PP）增强

程序性能

•典型的100000次擦除/编程周期

•20年数据保留

3V 512M-BIT[x 1/x 2/x 4]CMOS MXSMIO

（串行多输入/输出）

快闪存储器

软件功能

•输入数据格式

-1字节命令代码

•高级安全功能

-闭锁保护

BP0-BP3和T/B状态位定义了大小

受程序保护的区域

擦除指令

-先进的扇区保护功能（固态和固态）

密码保护）

•额外的4K位安全OTP

-具有唯一标识符

-工厂锁定可识别，客户可锁定

•命令重置

•编程/擦除暂停和恢复操作

•电子身份识别

-JEDEC 1字节制造商ID和2字节设备ID

-1字节设备ID的RES命令

-REMS命令，用于1字节制造商ID和

1字节设备ID

•支持串行闪存可发现参数

（SFDP）模式

硬件功能

•SCLK输入

-串行时钟输入

•硅/二氧化硅

-串行数据输入或串行数据输入/输出

2 x I/O读取模式和4 x I/O读取方式

•SO/SIO1

-串行数据输出或串行数据输入/输出

适用于2 x I/O读取模式和4 x I/O读取方式

•WP#/SIO2

-硬件写保护或串行数据输入/

4 x I/O读取模式的输出

•重置#/SIO3

-硬件复位引脚或串行输入和输出

4 x I/O读取模式

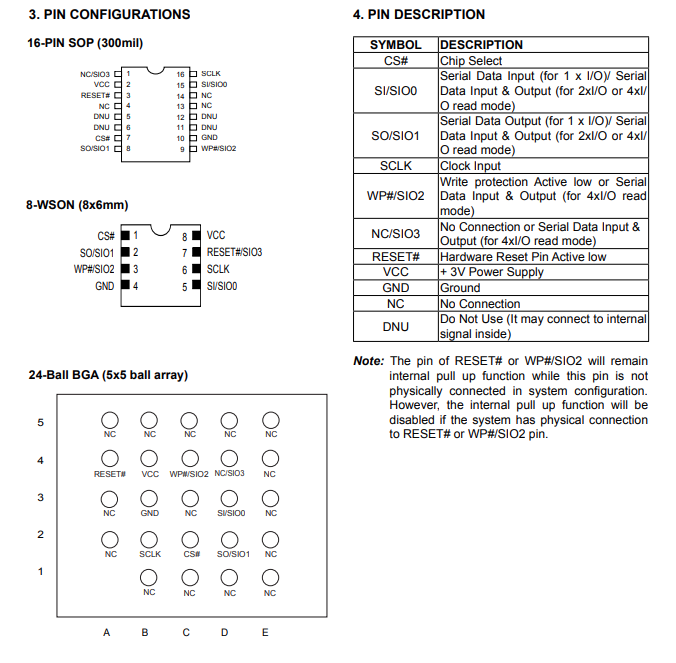

•包装

-16针SOP（300mil）

-8陆地WSON（8x6mm）

-24球BGA（5x5球阵列）

-所有设备均符合RoHS标准，不含卤素

2.概述

MX25L51245G是512Mb位串行闪存，内部配置为67108864 x 8。当它在

则结构变为268435456比特x2或134217728比特x4。MX25L51245G功能

串行外围接口和软件协议，允许在单个I/O中在简单的3线总线上运行

模式。三个总线信号是时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。序列号

通过CS#输入启用对设备的访问。

当它处于双I/O读取模式时，SI引脚和SO引脚变为地址/虚拟位的SIO0引脚和SIO1引脚

输入和数据输出。当它处于四输入/输出读取模式时，SI引脚、SO引脚、WP#和RESET#引脚变为SIO0

引脚、SIO1引脚、SIO2引脚和SIO3引脚，用于地址/虚拟位输入和数据输出。

MX25L51245G MXSMIO

（串行多I/O）在整个芯片上提供顺序读取操作。

发出编程/擦除命令后，自动编程/擦除算法，用于编程/擦除和验证

将执行指定的页面或扇区/块位置。程序命令按字节或页（256）执行

在扇区（4K字节）、块（32K字节）或块（64K字节）上执行擦除命令的基于字节或字的擦除命令，

或基于整个芯片。

为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态已读取

可以发出命令，通过WIP位检测编程或擦除操作的完成状态。

高级安全功能增强了保护和安全功能，请参阅安全功能部分

更多细节。

当设备未运行且CS#为高时，它将进入待机模式。

MX25L51245G采用Macronix专有的存储单元，即使在

100000次编程和擦除周期

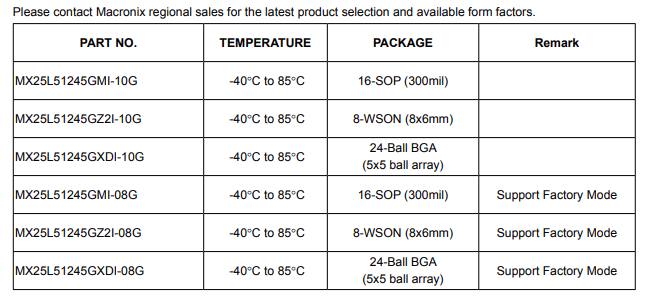

MX25L51245G芯片相关型号
