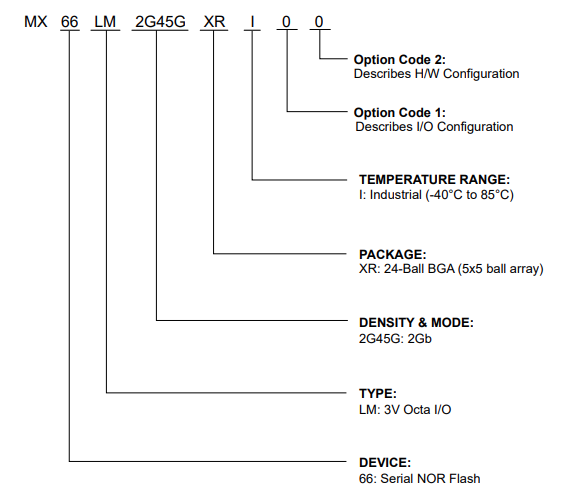

MX66LM2G45GXRI00

MX66LM2G45G 3V 2G-BIT [x 1/x 8] CMOS octaflash Memory

MXIC(旺宏电子)MX66LM2G45GXRI00 Serial NOR Flash芯片型号介绍：

通用特性

・支持串行外设接口（Serial Peripheral Interface）——0 模式・单电源供电运行

读取、擦除和编程操作的供电电压范围：2.7 至 3.6 伏

・协议支持

单输入 / 输出（Single I/O）和八输入 / 输出（Octa I/O）

支持双倍传输速率（DTR，Double Transfer Rate）模式

・支持高速时钟频率

支持的最高时钟频率：

单输入 / 输出模式：133 兆赫兹（MHz）

八输入 / 输出模式：133 兆赫兹（MHz）

可配置八输入 / 输出（OPI）读取操作的虚拟周期数

・提供八外设接口（OPI，Octa Peripheral Interface）

・扇区均等（每扇区 4 千字节）或块均等（每块 64 千字节）

任意块均可单独擦除

・编程特性：

256 字节页缓冲器

八输入 / 输出页编程（Octa Input/Output page program），提升编程性能

・典型擦除 / 编程周期：100,000 次

・数据保留时间：20 年

・符合 JEDEC xSPI 规范

软件特性

・输入数据格式

串行外设接口（SPI）：1 字节命令码

八输入 / 输出（OPI）：2 字节命令码

・高级安全特性

块锁定保护（Block lock protection）

BP0-BP3 和 T/B 状态位用于定义受保护区域的大小，该区域可抵御编程和擦除指令的操作

高级扇区保护（Advanced Sector Protection）：包含固定保护（Solid Protect）和密码保护（Password Protect）

・额外的 8 千位（8K bit）一次性可编程（OTP，One-Time Programmable）安全存储区

具备唯一标识符（unique identifier）功能

出厂时已锁定且可识别，用户可进一步锁定

・命令复位（Command Reset）・编程 / 擦除挂起与恢复操作（Program/Erase Suspend and Resume operation）・电子标识（Electronic Identification）

联合电子设备工程委员会（JEDEC）1 字节制造商标识（ID）及 2 字节器件标识（ID）

・支持串行闪存可发现参数（SFDP，Serial Flash Discoverable Parameters）模式

硬件特性（HARDWARE FEATURES）

・SCLK 输入（SCLK Input）

串行时钟输入（Serial clock input）

・SIO0 - SIO7 引脚

串行数据输入（Serial Data Input）或串行数据输出（Serial Data Output）

・DQS 引脚

数据选通信号（Data strobe signal）

・RESET# 引脚

硬件复位引脚（Hardware Reset pin）

封装形式（PACKAGE）

XR: 24-Ball BGA (5x5 ball array)

所有器件均符合 RoHS 标准（RoHs Compliant）且不含卤素（Halogen-free）

MX66LM2G45GXRI00 Serial NOR Flash芯片介绍：

MX66LM2G45G 是一款容量为 2Gb（吉比特）的八接口（Octal Interface）串行 NOR 闪存，其内部结构配置为 268,435,456 × 8（即 2.68435456 亿个 8 位存储单元）。

MX66LM2G45G 具备串行外设接口（Serial Peripheral Interface）和专用软件协议，在单输入 / 输出（Single I/O）模式下，可通过简单的三线总线实现操作。这三条总线信号分别为：时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。通过片选信号（CS#）输入使能，可启动对该器件的串行访问（注：信号名称中的 “#” 表示低电平有效，保留原符号以确保硬件语境准确性）。

MX66LM2G45G 这款八通道闪存（Octaflash）支持对整个芯片进行顺序读取操作。

当发送编程 / 擦除命令后，器件将自动执行编程 / 擦除算法：该算法会对指定的页（Page）或扇区 / 块（Sector/Block）地址完成编程 / 擦除操作，并进行校验。其中，编程命令支持按字节（Byte）、按页（256 字节）或按字（Word）执行；擦除命令支持按扇区（4K 字节）、按块（64K 字节）或对整个芯片执行。

为方便用户进行接口操作，该器件内置状态寄存器（Status Register），用于实时指示芯片当前状态。用户可发送状态读取命令，通过 “写忙”（WIP，Write In Progress）位判断编程或擦除操作是否完成。

当器件未处于工作状态且片选信号（CS#）为高电平时，器件将进入待机模式（Standby Mode）。

MX66LM2G45G 采用旺宏电子（Macronix）专有的存储单元技术，即便经过 100,000 次编程与擦除循环，仍能可靠保存存储内容。
